在本文中，我们研究了一种射频放电产生概念，也称为EMP发生器，能够在空气中产生强烈的射频放电，这种放电可能会使附近的所有电子系统瘫痪和永久损坏。这个主意是尼达尔先生提出的。
技术规格
我在你的博客中看到了你的很多回路。我是你的超级粉丝！！！！
如果你能帮我一个电路图，打破2.5伏的手电筒灯泡(灯丝型)，当它是开关上，并保持靠近铜锅6英寸(距离是手电筒和铜锅)与12伏直流电源。
问题是，当一个打开的手电筒灯泡靠近一个相距6英寸的“铜锅”时，它应该会熄灭。我希望强磁场能产生结果。
但问题是如何将铜罐磁化到这样的程度？给铜罐的交流电源可能会在铜罐周围产生磁通量，还是会短路？
这足以打破灯丝吗？或者我需要在容器内缠绕一个铜线圈才能得到结果？
请帮我解决这个问题。
非常感谢，期待您的回复。
顺致敬意，
奈达尔。
设计
提出的通过无线磁场熔断灯泡灯丝的概念似乎不可行，但是可以使用非常强的射频放电（例如来自非常高的电压电容器）来实现。
这个想法可以按照以下解释进行：
高电流低电压首先升高到几千伏，然后存储在同等额定的高压电容器内，最后通过在高压电容器引线之间形成短路放电。
由此产生的放电将在该区域产生大量射频电，可能会使灯泡灯丝熔断或瞬间点亮荧光管。
警告：EMP放电可能对放在放电范围内的所有电子设备产生破坏性影响。
电路图
工作原理
参考上图，设置显示了基本电容放电系统。由二极管、C1和SCR组成的电路形成一个电容器充放电开关级，该开关级由使用一对主变压器的升压AC供电。
TR1/和TR2变压器耦合在一起，以便低压TR2绕组与TR1的低压绕组连接。
当电源应用于TR2一次绕组时，在TR1的上绕组上感应一个等效220V（低电流）。
该电压用于通过开关SCR级为电路中的高压电容器C1充电，该开关SCR级通过TR2经D2的50Hz低压输入触发。
开关C1放电应用于汽车点火线圈的初级，这将使电压上升到惊人的40000 v或更高。
这个电压保持挂在一个合适尺寸的圆锥形铝散热器内的细灯丝位置。
当按下所示按钮时，高压试图迫使其路径穿过灯丝，产生巨大的电弧并在各点之间爆炸。
这会在该区域产生强烈的射频干扰，该干扰会被锥体进一步放大并传播到目标（此处为一个小灯泡）。
如果放电足够强，可能会使灯泡灯丝瞬间发光，然后由于产生的射频电而熔断。
零件清单
- R4，R5=100欧姆，1瓦
- D1、D2、D3、D4=1N4007
- C1=100uF/500V，
- SCR=BT151
- TR1/TR2=220V/0-12V/1AMP变压器。
您好，先生，请检查您的邮件。我已附上一个视频。
嗨，Manu，我找不到你的电子邮件，甚至在垃圾邮件文件夹中也找不到
这是你的邮箱号，对吗??
现在收到你的电子邮件，你所显示的基本上是一个特斯拉线圈，如图所示
先生，非常感谢你。
先生，我需要同样的方法。我需要把设备固定在桌子下面，需要频率在桌子上面，大约12英寸频率(360度)
我们也可以在交流电中操作。这怎么可能??我应该做些什么改变?
请帮帮我
当做
曼努克里希南。
Manu，关于这个概念有很多很好的建设视频，你可以在YT上查看一下。到目前为止，我还没有建立一个特斯拉线圈，所以我不能建议太多的概念。
斯瓦塔姆先生，赛道看起来很棒恭喜!
这个装置可以燃烧纳米机器人而不会伤害目标个体？
谢谢你的回复!!
谢谢你，穆罕默德，你说得对，射频有能力轻易摧毁纳米机器人
非常感谢斯瓦塔姆先生!!谢谢你的回答!!
是的，先生，我认为是我这边的过错。我怎样才能和你分享这些照片呢？
如果可能，您可以对其进行故障排除。我认为pcb设计或连接中存在一些错误。
Manu，你可以把它发送到我在联系页面上的电子邮件中……如果可能的话，我会设法找出故障
先生的联络页面是什么意思?在主页上??
//www.addme-blog.com/contact/
您好，先生，请检查您的邮件。我已附上图片。
当做
马努

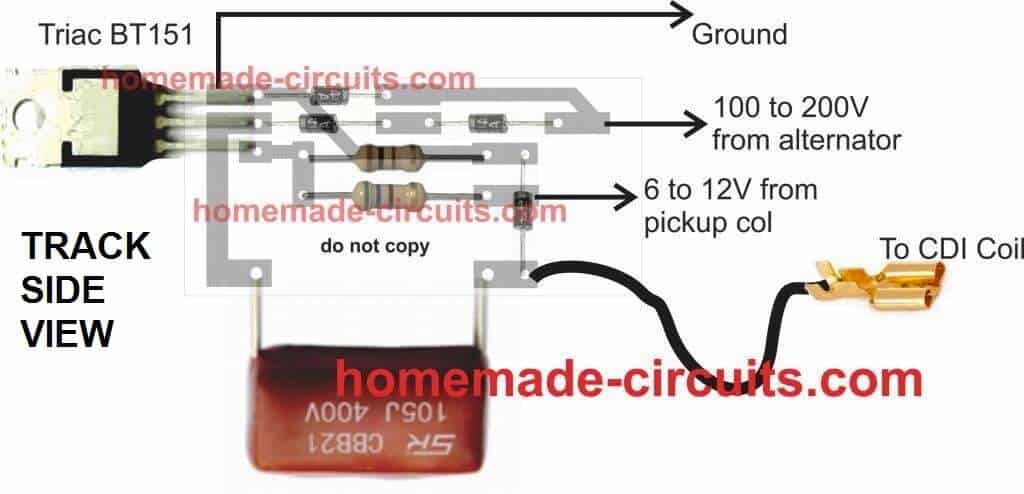

你好Manu，我看到了你的邮件，但是从图片上看很难理解这个错误。我建议你完全按照以下PCB细节检查连接:
//www.addme-blog.com/wp-content/uploads/2011/12/pcb-CDI.jpg
还请查看以下内容:
检查接地连接，确保变压器、SCR、点火线圈之间正确连接。
检查连接到电路的变压器输出的220V电压。
去掉较大的100uF电容，并替换为较小的1uF/400V或105/400V的初始测试目的，记住这个电容必须是非极性的。
先生，这个射频频率可以通过木制面板、花木或塑料板吗？这个灯泡能熔断多久？
您好，Manu，是的，频率可能能够穿越非金属障碍物。距离取决于射频功率、点火线圈功率、电源电流电压规格
好的，先生，谢谢。
我怎样才能增加这种能力呢?我应该改变什么?我需要覆盖半径8英寸的频率，
请帮帮我。
您可以将点火线圈更换为更大的，或并联使用3或4个点火线圈
好的，谢谢你，先生，
所以我猜不需要更换电容器、变压器和其他设备。
现在我把灯丝弄糊涂了，我正试着从12V变压器上取一根薄铜线。灯丝可以吗？
没有问题，不使用任何灯丝，只是使用5毫米的空气隙之间的输出电极。当火花越过这些点时，大气中就会产生一个强的射频。
好的，先生，
但有一个疑问，在这种方法中，灯泡会突然或缓慢地被切断？
我的意思是，每当我打开设备时，灯泡会突然关闭，或者灯泡会慢慢关闭？
我的要求是，灯泡应该在15-25秒内慢慢熔断。也在12英寸大气区域的s半径范围内。
我还需要把输出电极放在胶木或纤维片后面。如何使其切实可行??
请给我一些建议
非常感谢。
谢谢你的支持，先生。
嗨，Manu，我不能提供关于这个概念的准确信息，因为我还没有实际测试过它。我只能说，只要在输出端产生放电，这个装置就会产生大量破坏性射频。射频功率取决于放电电容值和点火线圈瓦数。
好的，谢谢你，先生，
无论如何，我会尝试这一点，并联系你进一步澄清。
不客气，马努！
你好，我想买这条线路。如果你可以设计它并发送它，我将很高兴支付。
对不起，那是不可能的。
先生如何使射频无线充电器具有足够的功率范围电路请帮助先生
Sravanan，你可以读这篇文章:
//www.addme-blog.com/wireless-cellphone-charger-circuit/
先生它从变压器发出的电压只有160-161V。我们需要220v，对吗？
对于大多数CDI线圈而言，160 V的电压足够，预计输出电压超过20 kV
正常，但点火线圈没有输出。
什么也没有发生
请首先尝试以下设置，并验证结果，然后可以增加电容器和线圈的额定值以增加输出：
//www.addme-blog.com/how-to-make-capacitive-discharge/
长官，没有正常输出。我可以把我做的电路的照片寄给你吗?我该怎么跟你说呢?
Manu，如果你完全按照上面文章中给出的方法进行基本CDI设计，那么电路肯定会工作，这就是为什么我建议你先建造小型CDI电路，然后在工作确认后升级其额定功率。
对我来说，通过查看您的接线图....来排除电路故障是很困难的
你也可以参考CDI电路的工作视频，在我之前给你的链接中，你可以得到更多关于接线细节的信息。
先生,非常令人失望。没有得到任何结果。我试图找到这个秘密从过去3年。请帮我解决这个案子。
马努，我已经为你提供了所有需要的信息和建议，以及视频证明，如果你仍然有问题，那么我很抱歉我不能做太多！
我需要一个手电筒灯泡在30厘米范围内熔断。与上述场景相同，将放置一个罐。该电磁脉冲装置将隐藏在罐下。当人们打开手电筒并将其保持在30厘米范围内时，灯泡应吹灭。这是魔术表演
上述电路的设计目的相同。你可以试一下
先生，我要用2.5v无接触法切断灯灯丝
斯拉瓦南，请详细解释，以便我能正确理解这个概念！
我会给你发一些射频电路的图片。请看，先生，告诉我是对还是错。先生，请给我你的答案。
如果可能的话，我会尽力帮忙的！
你到底为什么把开关放在线圈的次级上？这意味着开关需要额定电压至少为40000伏，祝你好运找到一个！切换主电源！在40kv会跳的开关触点几乎任何开关，你可能会幸运地与旧刀式开关，但你会有40kv冲击危险。
您可以将其与R4串联。
我需要一个手电筒灯泡在30厘米范围内熔断。与上述场景相同，将放置一个罐。该电磁脉冲装置将隐藏在罐下。当人们打开手电筒并将其保持在30厘米范围内时，灯泡应吹灭。这是魔术表演
这可能需要大量的射频功率，而使用汽车点火线圈可能无法实现。但是你可以使用无线充电电路来完成这个任务。这不会烧坏灯泡灯丝，但会在可能隐藏无线发射器的特定区域将其关闭。
请上传图片，先生。。
用一根很细的电线，40 SWG
你好，我想买这条线路。如果你可以设计它并发送它，我将很高兴支付。
嗨，你能告诉我你需要这个设备的目的吗？你想让我怎样测试它？
强射频放电电路图让我很困惑，在图中没有正的和负的简单。请给我完整的图或组装板图片或组装视频。
电路工作在交流上，电源由TR1二次电源（220V）提供
请阅读这篇文章，了解工作……
请给我一些建议
