摩托车事故报警电路

在这篇文章中，我们学习了如何制作一个有用的摩托车事故报警电路，在事故发生时发送报警信号给遥远的人口，特别是如果它发生在一个相对孤独的地区。这个想法是Rayan D'souza先生提出的。

线路目标和要求

1. 我想要一个带蜂鸣器的电路。
2. 这个蜂鸣器只有在摩托车发生事故时才会激活。
3. 也就是说，当摩托车发生事故时，应该启动蜂鸣器。
4. 这样人们就能意识到那个事故。
5. 你能给这个做个电路吗。

设计

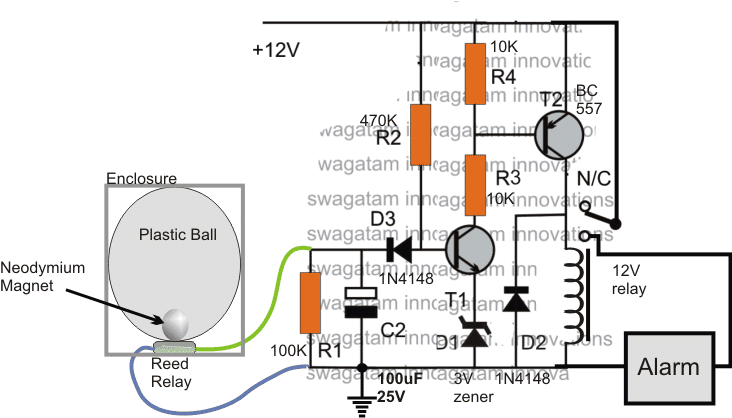

在上图所示的设计帮助下，一个简单的摩托车事故报警电路可以在家里建造。

该电路由倾斜传感器和延时ON报警两级组成。

传感器可以看到在设计的左边，由一个塑料球，一个小的球形钕磁铁和簧片开关组成。

磁铁通过塑料顶部的临时孔插入塑料中，之后用环氧树脂胶水密封。

在球的外侧，一个簧片继电器开关被粘住，这样磁铁和簧片并排放置，只有塑料球将它们分开。

在上述情况下，只要球不倾斜，且里面的磁铁仍垂直地保持在所示的指定位置，簧片继电器应处于接通状态。

簧片继电器输出可以看出，包括包括几个BJT和相关电阻器和电容器的中继定时器电路的延迟。

在正常情况下，虽然簧片继电器处于激活位置，但T1的基部保持接地，而定时器的延迟无法反应，并且保持在休眠状态。

传感器单元以及电路应该固定在自行车中，使得只要自行车处于其垂直站立位置，磁体就会保持其位置围绕球的底部中心。

然而，在发生事故时，当摩托车可能处于倾斜状态时，磁铁会滚动并偏离指定位置，从而使簧片开关打开。

一旦簧片继电器打开，C2开始充电，延迟电路开始计数。

根据C2和R2的值(可以设置5秒延时)，C2充满电并触发T1导通。

这反过来打开T2和继电器，发出警报，并通知周围的人关于事故。

一旦摩托车在其直立位置抬起或电池电源断开连接，警报就会停止。
