在这篇文章中，我们了解有关电动遮阳板电路，可用于实现自动电动延长和收缩遮阳板或遮光罩。
这个想法是斯利拉姆·KP先生提出的
电路目标和要求
- 我公司生产的无线水箱控制器配有手动开关、自动踏步灯、软开关室内灯、风扇控制器、阳台定时灯。
- Now my home is partially like iron man home... Thanks to u lot. Now I like to make a motorized sun shade to my home balcony.
- 现在我手动滚动屏幕。我想让它机动化。你能帮我弄个电路吗?
- 我有一个马达和一个驱动器。我必须用继电器控制电机驱动器，并按下on键。
- 电机必须前后运行(滚动屏幕上和下)与两个按钮到上开关10秒。
- 一旦按下“向上”按钮，电机应运行10秒（屏幕将卷起）并停止。“向上”开关不应再次工作（bcoz屏幕已卷起）。
- 现在下来开关应该工作，现在滚下来。而“下”开关也应该有相同的条件(不应该再次工作，因为已经滚下来了)谢谢。
线路图
设计

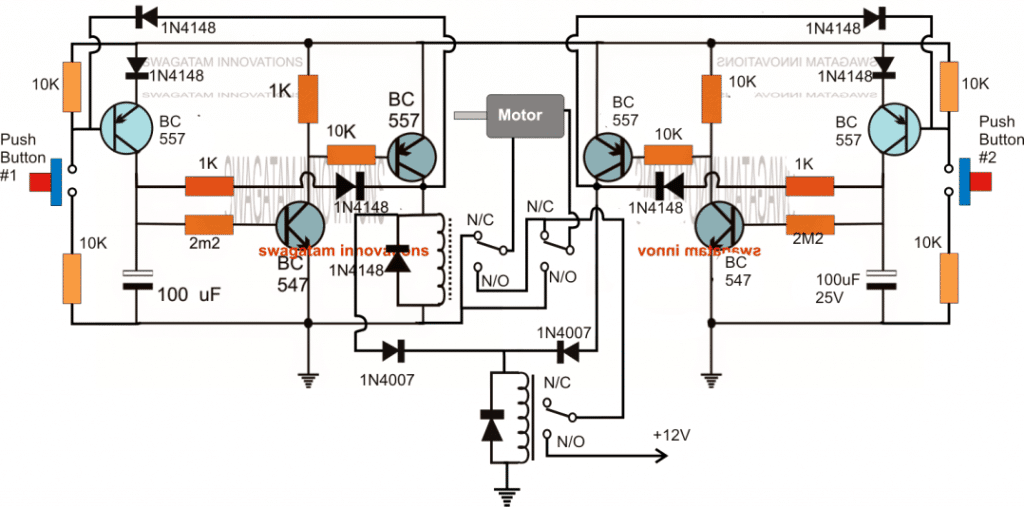

建议的自动电动遮阳板定时器电路可以在上图中看到。
基本上，该设计由两个晶体管定时器电路组成，使用一对互补的NPN (BC547)和PNP (BC557)晶体管。两个相同的阶段可以看到在电机的两边组成单独的按钮为触发。
与继电器相关联的BC557以及互补的BC547晶体管与2M2电阻和100uF时间决定元件一起形成计时器电路。
另BC557在电路的最末端包含实现的禁用按钮一旦这些压,意味着一旦按下任何按钮BC557禁用与之相关的积极反馈信号继电器驱动BC557收集器。
这样可确保在触发过程中只能按下按钮一次，随后的按下不会产生任何效果，直到时间过去且计时器关闭
现在让我们看看继电器是如何负责执行电机的反向前进动作，以响应按钮的激活。
当电路通电时，继电器的情况可以预期完全如图所示，即在N/C触点和备用位置。
电机保持不活动，因为下继电器触点没有通过上DPDT继电器触点向电机提供所需的正极。
假设按下了左按钮1。这会立即激活与左定时器电路级相关的DPDT继电器。
下部SPDT还通过1N4007二极管链路激活，导致所有继电器触点在各自的N/O状态下闭合。
这个动作为电机提供了所需的供应，并允许它向相应的方向旋转。计时器开始计数，在规定的时间结束后，继电器关闭，停止电机。
假设上述程序导致电机顺时针旋转，则意味着按下按钮#2应导致电机逆时针旋转。
按下按钮#2时，右侧定时器被激活，但这一次DPDT继电器没有反应并继续处于N/C，但较低的SPDT肯定会激活，为DPDT继电器触点提供正极电源。
通过N/C触点上的DPDT，电机可获得反向电压，使其逆时针旋转。
设计缺陷
尽管上面解释的电动遮阳定时器电路看起来很棒，但它有一个技术缺陷。
其缺点在于，只有在相关计时器计数时按钮才被禁用，而计时器停止计数或重置时按钮才被启用。
这种情况使得按钮容易在错误的一侧重复触发，从而导致电机负载不期望。

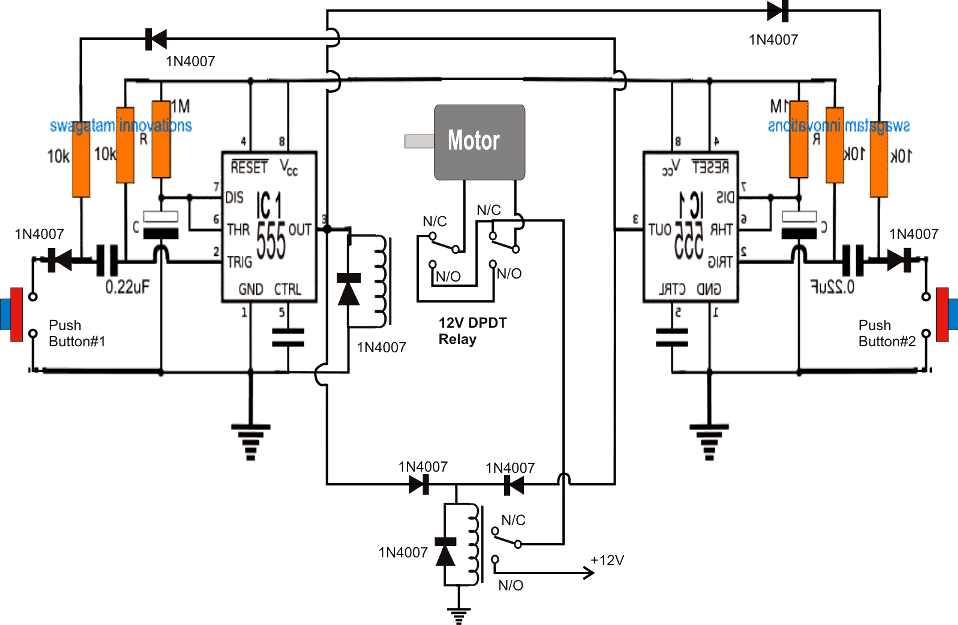

使用IC 555的相同设计解决了此问题，并确保在相关计时器停止计数后永久禁用按钮。
嗨，Swagatam，你对这些电路做得很好。请帮忙设计一个无线机动投影仪屏幕接收电路。投影仪的控制装置不见了。遥控器和屏幕单元存在，但没有控制单元。Kelvene M。Salk1deo@gmail.com
谢谢Yusuf，你必须提供控制单元的所有技术细节，只有这样我才能提出任何有用的建议……
现在，当我放置10uf时，它正在工作。0.22uf和4.7uf不工作。那么我可以在所有地方使用1N4148而不是1N4007吗？
是的，你可以用它，因为继电器不太重
嗨，我累了以上线路。当我按下任何一个按钮时，马达都不运转。所以当我检查电路时，0.22uf不允许-ve触发器供应引脚2。所以我去掉了0.22uf，并在没有0.22uf的情况下将二极管连接到引脚2上。然后我再次测试了电路。现在，当我推推开关中的一个，电机也会按我设定的特定时间，旋转两边。现在问题是什么，当我推动推动开关-1，电机顺时针旋转特定的时间，并停止。再次，当我推动推动开关-1意味着，电机顺时针旋转。但它不应该顺时针旋转。这个开关应该是在主动状态，直到我按下推开关-2，以逆时针旋转电机。 Pls help..
您好，这是因为您拆下了0.22uF电容器…这些电容器专门放置在确保相关开关保持禁用状态，直到另一侧开关被激活。
如果0.22uF不能工作，试着将其增加到4.7uF或10uF，正极将流向引脚2
