该柱介绍了一种基于简单的IC 555的PWM控制器电路，其可用于控制指定的LED库的强度。这个想法是由Mr.rajdeep先生的要求。
技术规格
梦幻般的博客你得到了。我从博客中学到了很多东西。
我曾经读到过，通过降低电压或电流来降低LED的使用寿命。是正确的吗?而调暗LED最好的方法是PWM?
我对这个问题做了更多的研究，发现led并没有被损坏，但是led的光谱在较低的电流/电压下会发生变化。
一个6500K LED将在暗淡时向5000K移动，我发现了一些关于一些水族馆论坛的信息，如果您需要，我可以向您发送链接。此外，他们说LED在电流暗淡时趋于散热。
无论如何，你可以在高功率LED的PWM上做教程。我一直在寻找一个教程，但无法找到任何适合的MOSFET，它将在5楼内工作，同时携带20-30amps。
大多数MOSFET在10VOLT中工作，因此可以将MOSFET连接到BC547，然后连接到PWM电路吗？它会起作用，或者它会很慢/效率低下？
555 pwm能控制这么大的负载吗?
另一个问题，PWM电路是否与“LM317恒流电路”一起使用？
附注:我计划做一个全LED水族馆照明，所以我确保它会工作。不好意思问题太多了，我不是电气工程师，所以需要你的帮助。对不起打扰你了……
PWM将与317恒流驱动电路串联工作吗？
如果这工作，我想电路将是这样的:
12V SMPS - > 555PWM - > 317电流限制器 - > LED
Rajdeep。
解决电路查询
谢谢Rajdeep !你从论坛中学到的可能是完全错误和误导的，led在用最小电流驱动时工作效率最高，尽管这意味着按比例降低强度。
通过PWM驾驶LED实际上并不困难....更高的占空比将产生更高的强度，反之亦然，这是它背后的基本原理。
该设计
首先让我们了解一台12V LED PWM控制器电路，后来在物品的结束部分，我们将看到可以使用5V电源和MOSFET实现的相同。

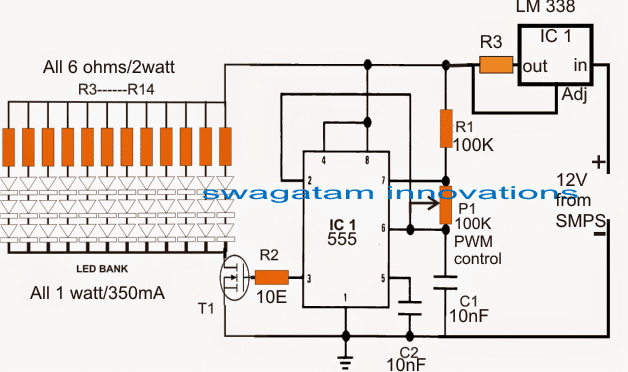

以下电路思想显示了一种使用IC 555的简单的PWM控制器电路，其可用于从0以数字到最大值控制LED强度。
在上面的图像中，从应用于PWM电路的SMPS单元获取电源LM338电流控制器电路级．
罐P1用于将PWM占空比调整到LED库，以实现所需的强度水平。
电阻R3决定了IC LM338的限流电平，它可以用以下公式计算:
R3 = 1.25 / LED电流
该电路显示了由PWM和当前控制器级驱动的36个LED（每个）银行。
LED系列电阻的引入，以保护每3串LED从过电压。因为弦的总正向压降为3.3 × 3 = 9.9V，电源电压为12V，大约高2V。
R3控制整个LED组的总电流，可以使用上述公式计算，对于所示的设计结果可以计算为:
R3 = 1.25/0.35 x 12 = 0.29欧姆
瓦数= 1.25 x 0.35 x 12 = 5.25瓦特，这里0.35是通过每个LED串的电流，12是字符串的数量，1.25是IC LM338数据表指定的固定参考。
只需一点努力，您就可以跳过LM338阶段，通过修改您现有的SMPS单元到任何所需的最大电流限制，根据LED的规格，整个过程可以了解如下:
使用PWM控制
在电源电压限制为5V的情况下，并且预期的应用需要通过MOSFET对LED的PWM控制，可以适当地使用以下电路。
线路图

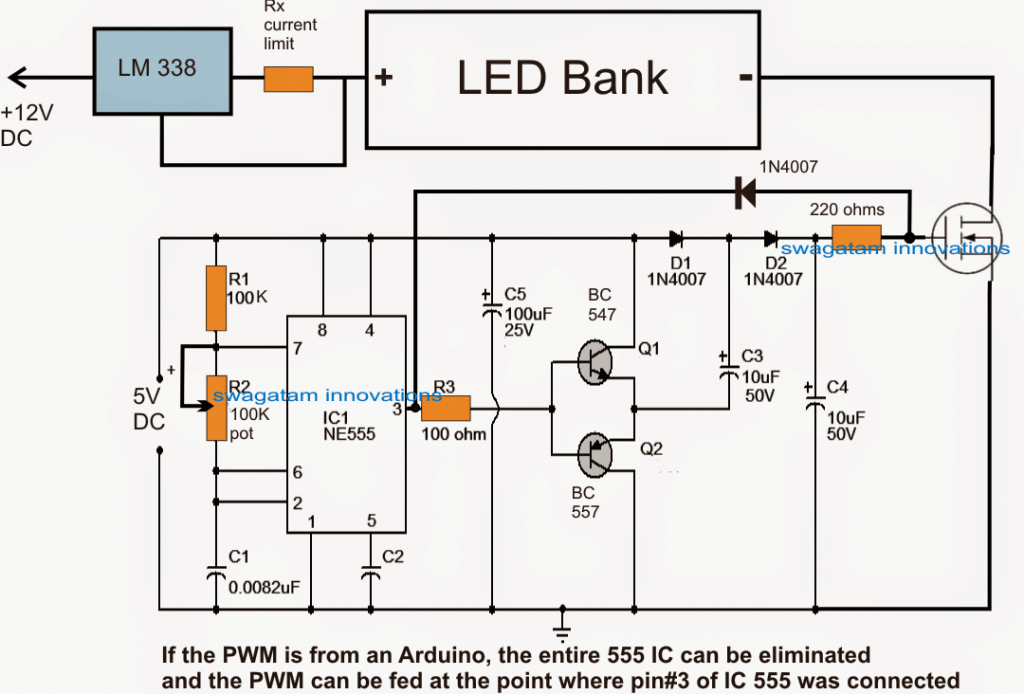

如我们所见，上述配置与第一配置相同，禁止在IC 555和MOSFET栅极的PIN3之间添加电压升压级。
在这里，一对二极管和电容器有效地提高pin3 PWM电平从5V峰值到10V峰值，这是势在必行的，因为mosfet正在被用于规范，而且mosfet没有响应最佳的门电压低于9V。
所示的mosfet栅极电压升压级也可以应用于Arduino板或其他mcu的PWM输出。
