在这篇文章中，我们讨论了来自HOLTEK的流行的433 MHz射频远程控制模块的pinout分配和功能。
用于远程控制的RF 315/433 MHz收发模块
今天，制作你自己的通用远程控制系统非常容易。
这样就可以获得相关的芯片，组装它们，你的高科技远程控制设备就为你工作了。
在这里我们解释一对夫妇的RF 433MHz遥控芯片特别设计的目的。
TWS-434与HOLTEK的HT-12E编码器芯片一起构成了一个高级的发送电路，而RWS-434芯片通过其互补的解码芯片HT-12D作为接收模块工作。
上述两个模块都能够交换4位离散数据，分别控制4个外部负载。
随着精确的远程控制芯片的容易获得，制造你自己的通用远程控制模块在今天仅仅是几个小时的问题。本文讨论了使用HT-12E、HT-12D、TWS-434、RWS-434等芯片的射频遥控收发模块
在家里制作一个高端的专业遥控系统现在是一件轻而易举的事。随着微型遥控编码器和解码器芯片的出现，今天制造一个射频遥控只需几个小时或更确切地说是几分钟。
由这些芯片制成的遥控应用数不胜数;你可以用它来控制任何你能想到的电子设备，最好的应用是汽车安全系统。
两个射频遥控芯片，TWS-434和RWS-434相互补充，第一个是发射机，后一个是接收器。
TWS-434芯片基本上是一个很小的4位发送模块，它能够离散地发送4种编码信号，而RWS-434通过接收这些信号并在输出时产生4个离散的解码信号来对这些信号进行补充。
然而，上述两个主要功能就像无线发送器和接收器，因此需要外部编码器和解码器集成的上述操作。
了解433MHz射频发射机模块Pinouts
HOLTEK的两个编码器和解码器芯片HT-12E和HT-12D分别与TWS-434和RWS-434一起工作，产生理想的通用远程控制操作参数。

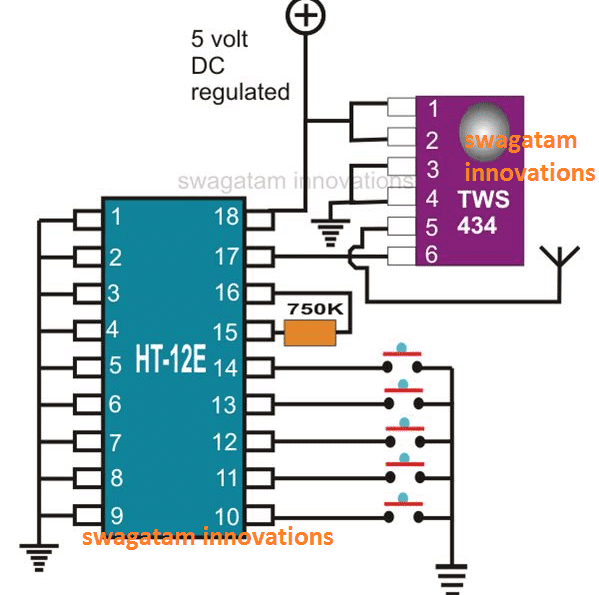

参考旁边的图表，我们发现了一个使用TWS-434和HT-12E芯片的直接射频发射机配置。
IC TWS-434有所有6个引脚，1和2是正输入，3和4是接地的，6接收4位编码信号，引脚5是天线辐射接收信号。
上图所示的射频发射器的引脚细节可以理解为:
4位编码由集成电路HT-12E完成。这种集成电路的布线也非常简单;所有的1到9个引脚都被短路到一起接地，这些引脚指的是IC的地址引脚。
引脚16和15通过750k电阻器相互耦合。
Pinouts 10, 11, 12, 13，所有接收4离散的数据简单地通过连接各自的引脚到地通过一个按钮开关。
引脚14确认发射机信号切换时，通过另一个按钮连接到地面。
引脚17是输出，并将处理过的4位数据传送到IC TWS-434用于最后的继电器。引脚18是正电源输入
了解433MHz射频接收机模块Pinouts

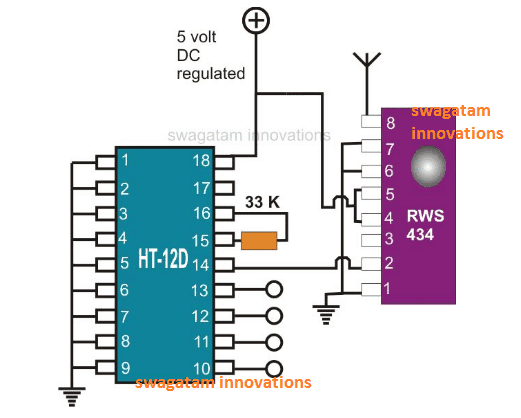

旁边的图表显示了与上面类似的配置，但凌日却是完全相反的。
上述射频接收模块的引脚规格可以通过以下解释来理解:
在这里，芯片RWS-434的天线接收上述发射机模块发送的数据，并将其发送到IC HT-12D进行必要的4位数据解码，最终解码产生在各自的输出端，以驱动连接负载。
理解IC RSW-434引脚是相当简单的，引脚1,6和7都是短路到地。
引脚4,5到正电源。
引脚2将接收到的数据输出到解码器IC，引脚8作为天线。
解码芯片HT-12D从1到9的整个引脚固定在地电位上。
引脚15连接到16通过一个33 K电阻器按照其规格。
引脚14接收到RSW-434接收到的信息，解码后分别从引脚10、11、12、13获得处理后的数据，进一步馈送到输出驱动电路，以激活连接的gadget。
上述通用远程控制的两个模块都通过一个5伏稳压电源单元令人满意地工作。
如果您对以上解释的433 MHz射频发射机和接收器模块的pinout有任何具体的问题，请随时通过您的评论来询问。
