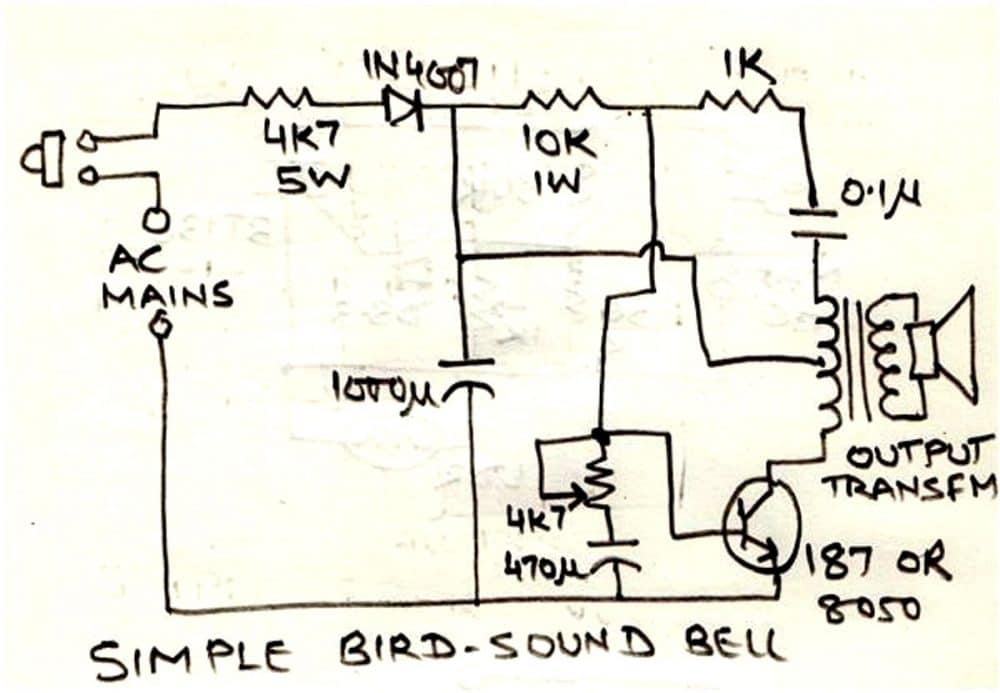

下图展示了一个简单的鸟声发生器电路。所有的部件都很普通，变压器是在输出阶段发现的小型晶体管收音机的普通类型
电路操作
这个电路基本上是一个反馈振荡器电路，它被配置在一个小型输出变压器周围。晶体管形成了这里的主要有源元件。
当市电施加到电路上时，4K7电阻抵抗电压并将其降至适合于操作直流电子电路的较低水平。
二极管将低电平交流电整流到直流，同时电容对整流直流进行滤波和平滑。
最初，电压到达晶体管的底部，晶体管立即导电并将变压器的一半绕组拉向地面，迫使一个强大的感应电流通过次级绕组。
然而，当这种情况发生时，整个电压通过变压器绕组短路到地，这消除了晶体管基部的任何偏置电压，它不能支持导电。
晶体管释放变压器激活，使强反电动势恢复到次级绕组。
然而，当晶体管停止导电时，它底部的电压又恢复了，这个循环又重复了一次。
这种变压器的重复脉动在变压器的次级诱发了强烈的反电动势振荡，并通过连接的扬声器放大。
相关的组件，10电阻和0.1电容执行反馈功能，保持晶体管有源与一定的fox频率范围。
电路的频率可以通过4k7壶和0.1uF电容进行调整，以便在扬声器的输出上实现任何想要的音调。
以上的调整有助于将特定鸟类的音调调整为任何形式，并帮助尽可能接近的复制结果。

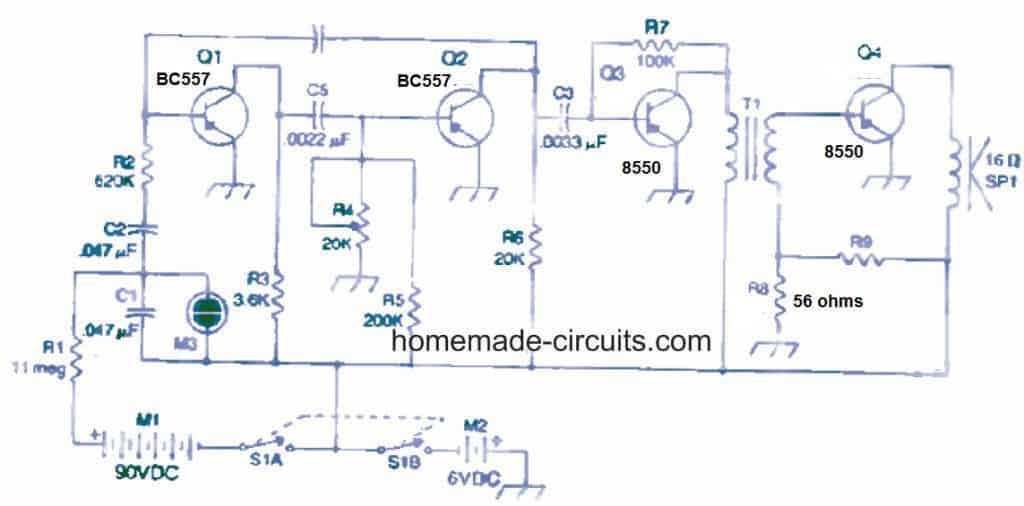

220v鸟鸣效果
基于220v交流的“啾啾”电路听起来就像一只小鸟。它提供了一个控制，你可以使用它来改变基本声音输出的音调通过较低的频率到较高的频率。当扬声器(4到6英寸应该足够)与电路一起安装在完全相同的盒子内时，它可以决定设备的完整规模。
从本质上讲，电路实际上是一个自由运行的多谐振荡器。壶R4将频率从大约1000赫兹调整到10000赫兹。鸟类啁啾的效果是通过应用一个霓虹灯(M3)的低频振荡器实现的。
这个信号为晶体管Q1提供基偏置。当电容C1短路时，消除了啁啾效应，电路变成了一个易变频的多谐振荡器。晶体管Q3的工作原理类似于驱动级，而Q4则是作为输出晶体管。

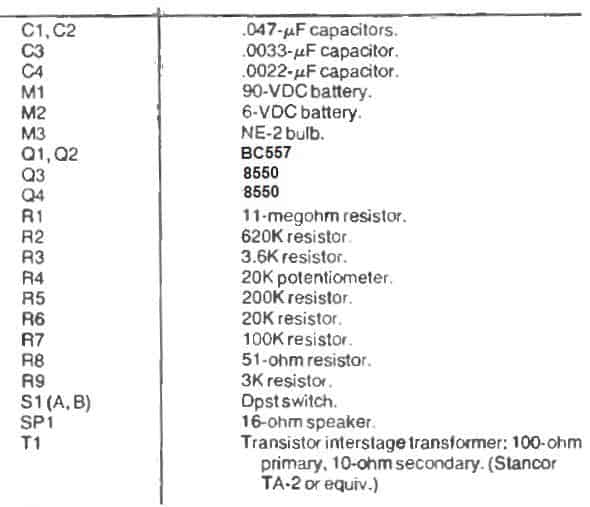

零件清单

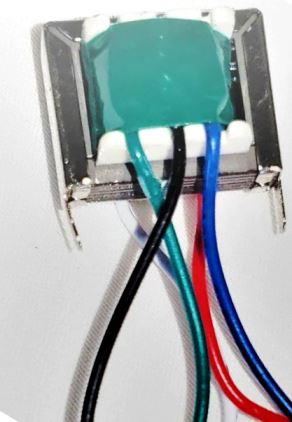

T1可以是任意标准音频输出变压器，如下图所示:

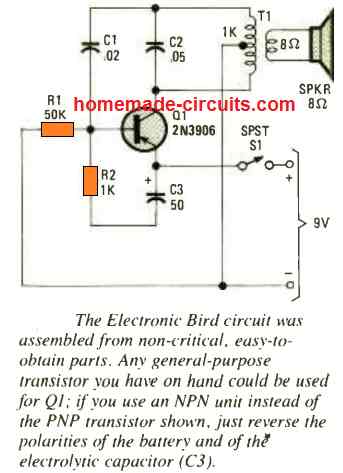

另一个简单的鸟声音发生器

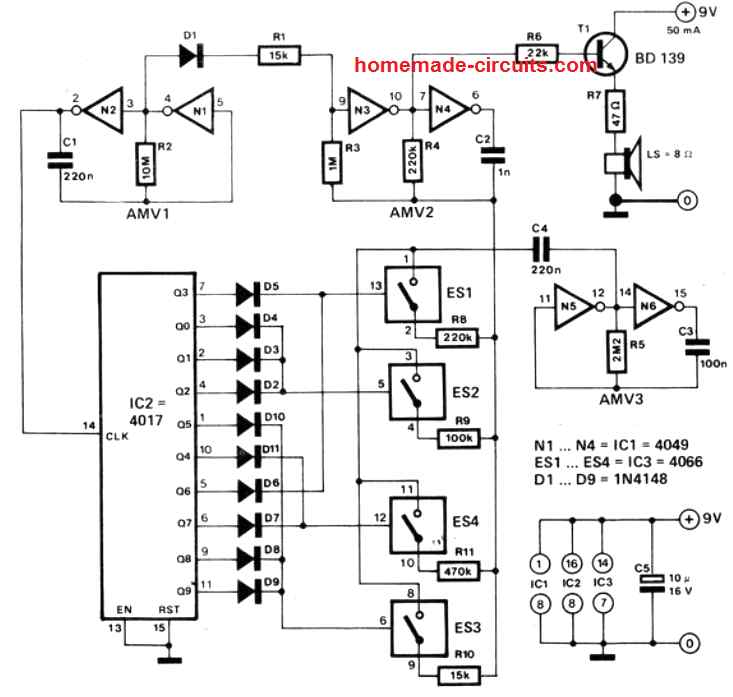

大范围鸟类声音模拟器
用三个弛豫振荡器和一个十进计数器构成了仿真电路。这些振荡器都被配置成不稳定的多谐振荡器。
AMV1到3，都是围绕一对CMOS逻辑逆变器配置的。振荡器AMV1的作用频率可能是赫兹的一个小百分比。这个频率用于向计数器IC2提供时钟脉冲。
只要计数器保持激活状态，逻辑1就会完全按照时钟脉冲的节奏在输出Q0到Q9之间移动。
AMV2振荡器可以模仿鸟类的声带，因为它能产生类似鸟类声音的高频音符。AMV3振荡器负责提供广泛的频率范围，调制AMV2输出。
这是以这样一种方式实现的，最终的输出完全模拟了真正的鸟的声音，而不是你从电子编钟中听到的声音。
AMV3振荡器产生的频率是由电容C4和电阻R4之间连接的电阻值决定的。更准确地说，是在R8和R11之间切换的电阻器。
这些电阻的开关由CMOS开关ES1 ES4实现，由计数器输出的许多不同组合控制。
这种特殊的设置保证了最终的输出是随机产生的，并且听起来像一只真正的鸟，而不是单调的复制噪音。该电路包括多种丰富的鸟类声音定制选项。
记住，总是有可能改变电阻R8----R11值，连同计数器电路输出组合，与电子开关ES1 ES4的连接，以定制任何想要的效果鸟的声音。
嗨Swagatam,
看来你收到了我的邮件就在你发布蟋蟀鸣叫原理图的时候。你有时间检查它，看看是否可以修改它，让它发出一两次蟋蟀的声音，然后静音5到10分钟，然后重复?我不是在给你压力，我只是想知道你是否在考虑。谢谢!
Hi Norman，我已经在下面的链接中给你回复了一个解决方案。请检查它。
//www.addme-blog.com/cube-light-circuits/
嗨，诺曼，我的电子邮件是在线的。在不在wordpress中，请搜索你之前发给我的邮件....或者你可以将原理图上传到任何免费的在线图像托管网站，并在这里提供链接给我……
嗨Swagatam,

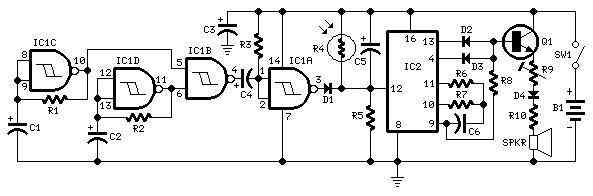

我在网上找到了这个电路，它能工作。我想修改它为啁啾一次，然后静音5-10分钟，然后重复。我试了好几件事都没有成功。请帮助!IC1为4093,IC2为4060。
R1= 330k, r2 = 220k, r3, r6 = 100k, r4 =可选ldr, r5, r7 = 22k, r8 = 10k, r9 = 470r, r10 = 22r
C1,C2,C3=47uF, C4=10uF, C5=1uF, C6=10NF, D1,D2,D3,D4=1N4148, Q1=BC547, IC1=4093, IC2=4060
亲爱的Swagatam
你好。谢谢您的回复，先生。
Emaad
欢迎你，伊玛德!
亲爱的Swagatam
你好。请告诉我2个非极性的数量??C1和C2是0.02和0.05?(在第一个图表中:另一个简单的小鸟声音生成器)
谢谢提前
Emaad
你好，Emaad, C1 = 0.02uF, C2 = 0.05uF的陶瓷圆盘电容器
由于市场上没有无线电变压器，请给出替代图。
目前我没有它，将尝试搜索和更新它在这里
早先两个变压器(t1和t2，用于日立无线电电路)使用，但在这个ckt只有一个变压器。我可以使用袖珍收音机驱动器变压器(贝尔硅电路)吗?
因为这不是一个收音机，而是一个简单的振荡器放大器，是的，你可以使用音频变压器从任何口袋收音机
亲爱的Swagatham
我在20年前组装过这种电路。鸟的啁啾声很悦耳。
Bot，现在我们这一带的输出变压器很难买到。(我敢肯定，网上有。)
所以，请您重新设计电路，使用3V-0-3V或6V-0-6V/500mA的次级、220V的初级变压器代替音频输出变压器。
提前谢谢。
亲爱的阿尼尔，你可以使用降压变压器而不需要改变电路。我们只需要确保变压器的基本规格和电路供应规格是匹配的，这意味着如果电路设计为9V工作，那么就使用909变压器等等。
在这种设计中，由于使用了一个4k7电阻来降低电流，任何低压变压器都应该工作…一个3-0-3或6-0-6V都应该在输出体积上有微小差异的情况下工作
亲爱的Swagatham,
不,不…不。你可能不太明白我的问题。我只是想问一下连接你电路中的扬声器的变压器。
通过对电路....进行小或大的修改，是否可以使用3V-0-3V或6V-0-6V/220V降压变压器来代替OUTPUT变压器?
亲爱的阿尼尔，是的，你可以做到不改变电路。变压器的尺寸和重量是这里唯一的问题。
这就跟你问声好！你可以使用9-0-9作为晶体管的一面，115或230的一面连接到第二个变压器的115或230的一面，扬声器在9-0-9的一面。
