这篇文章解释了一种简单的自制电干布电路，它使用铁加热盘管组件，可以在雨季或阴天的条件下在家烘干衣服。这个想法是纳尔逊先生提出的。
电路目标和要求
- 我已经阅读了你们网站上的一些主题，你们在这一领域的深入知识和愿意与世界分享的意愿给我留下了深刻印象。
- 我觉得你是向我寻求建议/帮助的合适人选，因为我一直有一个想法，开发一些可以在雨季晾干衣服的东西。
- 这是一种设备，它将有类似于房间加热器的加热线圈和吹热空气(电力驱动)干布。
- 请建议如何得到一个绘图创造，因为我想做一个原型和研究市场，看看我是否可以开始销售它。
设计
使用家用电力的烘干机可能会很昂贵，因为它会消耗大量的电力，并反映在我们的公用事业账单中。
因此，需要观察的主要问题是系统的效率水平，通过它可以实现最经济的产出。
使用风机和加热盘管来烘干衣服会使设计效率非常低，因为应用微风会迫使加热盘管冷却，从而导致更高的电力消耗，因此这种想法可能会导致效率低下和成本更高的设计。
这个想法应该是加热衣服，使他们保持在一个非常接近加热线圈，并确保衣服不直接接触到衣服，一个例子设置如下:
线路图
在这里，我们看到一个平台，有一系列的加热盘管分布在整个区域的桌子。
不是把衣服挂起来，而是把它们平铺在这张桌子或平台上，开始干燥过程。

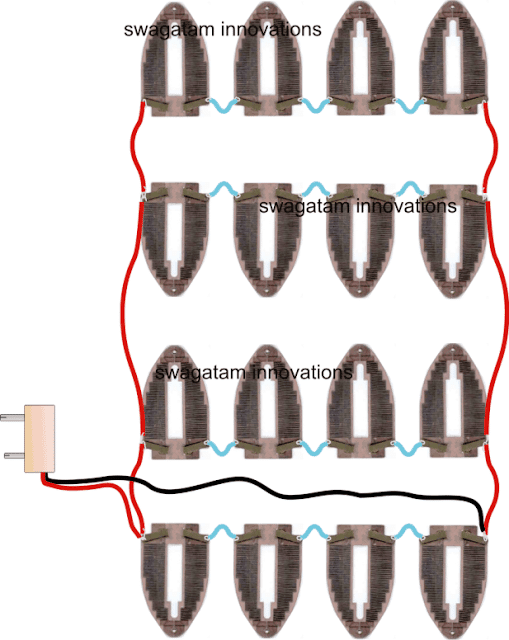

对于加热线圈，我们简单地使用4个额定1000瓦的系列铁线圈，然后我们进一步添加4个这样的系列组件，并将其并联，以形成一个总的1000瓦额定串联/并联加热器线圈配置，如下所示:
加热线圈接线
为了使一个自制的布干燥电路，我们可以安装上面显示的加热器线圈装配在一个木桌子有一个云母片覆盖在其表面。云母片应该足够厚，覆盖整个区域的线圈装配，使线圈保持完全隔离的木桌。

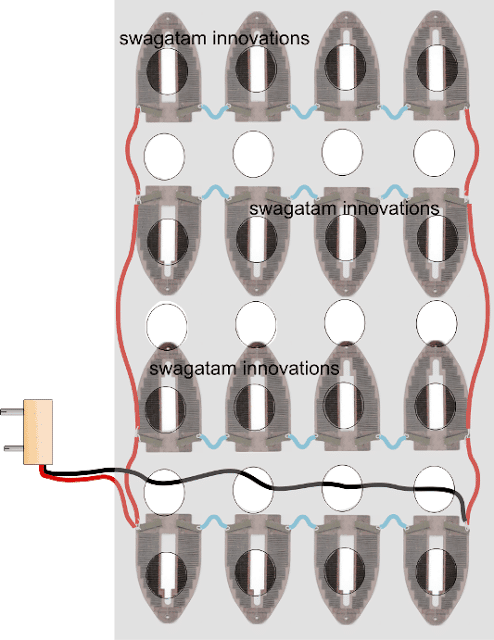

在这个线圈的顶部，我们放置另一个类似的云母片。但在这里，我们要确保在床单上打孔，这样热量就能从这些孔中消散，并加强干燥过程的衣服，这些衣服本应放在云母片上。
最好这些孔的直径较小，但数量较大，以确保布与加热盘管适当隔离，同时最大限度地暴露于从盘管总成散发的热量。

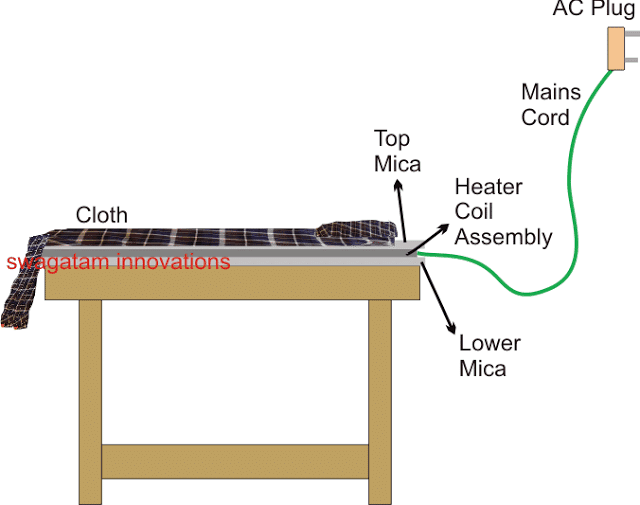

有关安排可参照以下图表进行审核:
使用云母进行隔热和加热
使用鼓风机烘干衣服
如果你觉得上面的想法不合适,并考虑风机的概念更好的选择,同样可以实现通过简单地挂在上面的线圈组的表迷或粉丝站,这样衣服上的热空气被挂在另一边的线圈。
任何其他形式的加热盘管可以尝试代替上述。
然而，根据我的评估，之前的想法没有风扇吹风机看起来更有效的电力消耗和启动一个快速干燥的过程的衣服。
警告:上述烘干机线路涉及致命的高电流交流电，建议构造者或使用者在操作所讨论的设备时非常小心。
这种电路方式是危险的，因为热量不能循环，而且没有保护电路，如果它太热，就会减少电流来降低温度。
4个线圈串联在一起，所以热量不会增加或超过危险水平。这就像运行每个220V额定线圈的55V。
啊，好的，我明白，但是不管怎样，只是线圈电阻是安全的，电流不会增加得太高。我希望作为一个最小的NTC电阻分压器与晶体管
线圈电阻实际上是一个有保证的安全，因为它需要大约400V才能使系列组装变得危险的热…这看起来不可行。
但无论如何，如果有人仍然需要自动开关设备，他们可以在系统中包括以下概念:
//www.addme-blog.com/2011/12/make-simple-refrigerator-thermostat.html
或者这一次
//www.addme-blog.com/2012/04/how-to-make-automatic-refreigerator.html
我喜欢这个创新，它很受欢迎
谢谢你! !
为什么一个(104)电容器并联与一个小3v玩具电机?同样，如果我以这种方式连接104个电容，在1w LED，那么它将增加亮度?
该电容器用于降低电机噪声和射频峰值。
先生，我有一台用铜板做的电动封口机用来封堵脉冲，颗粒。在使用封隔器经常忘了关掉导致热量和它需要修理一次又一次因为这个原因我需要密封mechin关掉某些秒,再次打开你能帮我reguard非常感谢
嗨希,这实际上非常简单,您可以使用一个光调光电路控制线圈的温度,或者你可以购买一个普通电子风扇调节器和把它放在系列封口机,仅此而已,现在为应用程序设置的温度刚刚好…
先生，我的意思是，它应该自动关闭到某个调整的时间，它应该再次打开
谢谢你！
好的，那么你可以试试下面的概念
//www.addme-blog.com/battery-desulfator-circuit-explained/
将mosfet换成BC547，电池换成继电器，1nF电容换成100uF电容，1K电容换成100K
在这之后，你可以将继电器触点与机器和交流输入连接起来
