该帖子解释了一个简单的垂直轴风力发电机电路，使用现成的大功率发电机发电机和垂直轴风力发电机机制。这个想法是塔巴尼先生提出的。
电路目标与要求
希望你一切都好。首先感谢你在这里提供的所有伟大的知识和信息，真的很感激。我正在尝试做一个项目，国内制造低转速VAWT发电机，可以产生足够的电力运行一个小规模的工厂
我需要你帮我解决缠绕部分的问题。
正确的铜绕组设计，以适应低转速。
2)校正铜线规。
3)绕组匝数。
4)低阻力(楞次效应)应使用什么芯材。
请用你的知识帮助我和你的读者。
设计
设计一个VAWT电机是不容易的，可能需要很好的专业知识，在这个领域，目前对我来说，这看起来很复杂，我对同样的事情没有什么想法。
然而，对于任何外行来说，这个想法可以很容易地通过一个现成的生成器实现，如下所述:

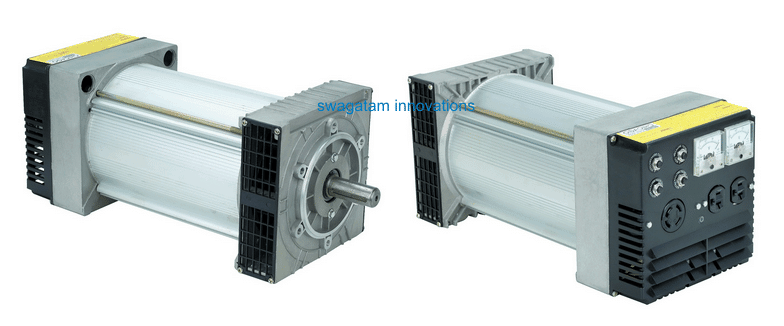

下面是一个10,000瓦发电机的例子，可用于建议的垂直轴风力发电机的应用
与其自己缠绕一个垂直轴风力发电机，一个更简单的想法是配置一个高瓦的VAWT机制发电机或发电机通过正确计算齿轮或皮带轮/皮带比。
例如,上面显示10千伏发电机规范产生10000瓦特在3600转左右,这意味着如果一个滑轮1:10 0的比例配置,发电机能够产生与VAWT旋转额定数量的权力仅在36 RPM,甚至在风速低至每小时5公里的情况下也能实现。
如何安装涡轮机

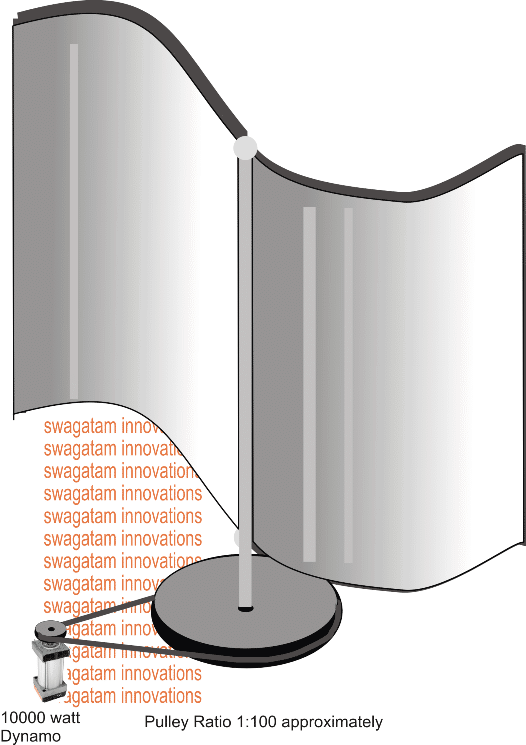

下图显示了上述实现的粗略设置设计:
上面的图显示了一个简单的垂直轴风力发电机模型垂直螺旋涡轮机的设计目的是在其跨度的一半捕捉风的流动，同时允许自由流动的另一半，导致螺旋桨启动一个高扭矩的旋转运动。
垂直定位的VAWT不像传统的水平轴风力涡轮机依赖风向。这一优势使VAWT在任何风条件下都能维持其运行，而不管其流动方向。
涡轮机的中心垂直轴可以看到附着一个巨大的飞轮，这应该是比附在发电机轴上的轮子大得多。
比率越大，即使在最小风速下，转换也越大。
与1:100的比率，发电机可以被期望产生在它的全部能力和规格，与VAWT移动在一个微薄的50转或更少。这一速度可以在风速不超过每小时5到10英里的情况下实现。
利用并联稳压器电路控制VAWT速度
上面解释的设置是为了在低风速下促进有效的转换，但当风是快速或在暴风雨条件下会发生什么。
如果不注意这种情况，很容易撕裂发电机绕组，并烧毁它在任何时间。
为了在危险风速下控制VAWT的速度，下列分流调节器电路可以与发电机的输出一起使用，以实现发电机和VAWT的恒定速度。

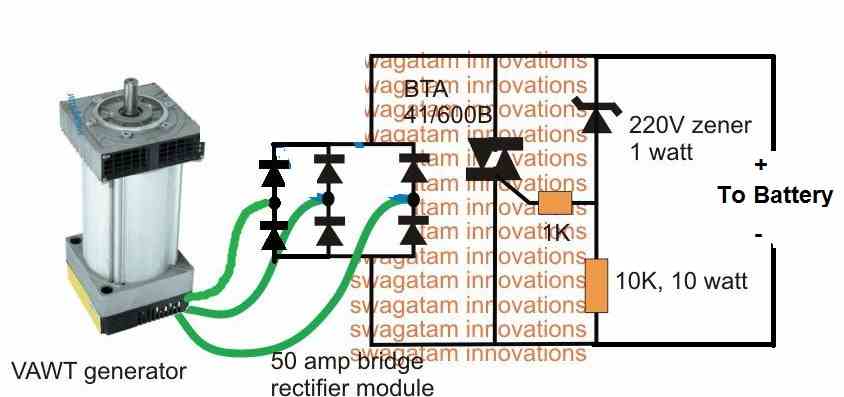

在上图中，发电机输出通过一个50安培的桥式整流模块应用于一个大电流可控硅分流调节器网络。
齐纳二极管的值决定了控制阈值，在图中显示为220V。这意味着在任何情况下，发电机的电压都不能超过220V的标志，如果超过的话，多余的功率会被简单地分流或通过可控硅短路到地。
这确保了一个可控的旋转发电机，即使在强大的风速保持整个系统稳定和安全。
如果发电机使用的是一个3相类型的发电机，分流调节器上面显示可以用一个使用可控硅的三相分流调节器．
如果您对所讨论的垂直轴风力发电机线路有任何疑问，请随时通过评论表达出来
你好，看这个项目，你能提供涡轮叶片的尺寸吗，涡轮转盘的尺寸。
我想在我的货车里用这个给12v电池供电。
你能推荐一台较小的发电机吗?在哪里可以买到?
需要升压电路。你的建议是什么配置?
谢谢你！
你好，抱歉，我没有准确的计算，但你可以很容易地找到它通过许多在线资源。在我看来，最好的方法是通过一些尝试和错误来尝试尺寸。
是的，12V发电机可以尝试，可以从任何网上商店如亚马逊购买。
升压电路将需要，如果风车电机是指定产生低电压和高电流，如果它是相反的，那么你可能需要降压转换器。否则，如果电机被评为最佳地产生匹配电池规格的输出，那么将不需要外部电路，除了在上述文章中提出的一个。
你好Swagatam
你们有没有类似的东西，但3线发电机?
你好,小古,

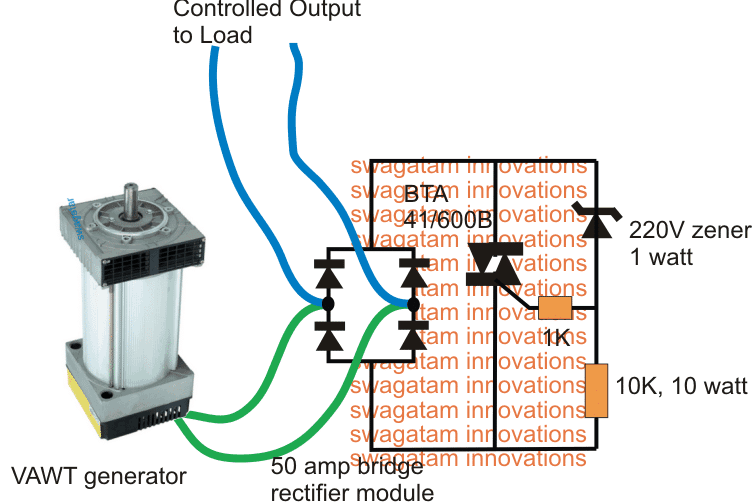

可以通过以下方式修改概念:
先生你好,你似乎是一个人也许能够帮助你,我做了一个自制VAWT,在板凳上有电压乘法器输出21伏DC@ 250 rpm,但当我把它放在杆和连接到电池波风我可以用硬是6伏直流。设置是3个叶片在伦茨配置它自由旋转与小风，它有9个线圈在一个星3相。你有什么建议如何提高连接电压，我只是试图充电深循环电池?
谢谢你！
你好，米切尔，电压倍增器不会有帮助，因为它会显示更高的电压与微不足道的电流。确保设计的电机，使其提供所需的电压量，没有任何倍增器电路。
顺便问一下，6V输出的电流是多少?这将让我们知道输出的瓦数，如果它足够高，那么你可能可以尝试一个升压转换器为所需的升压。
亲爱的先生,
我已经做了垂直轴涡轮机与4叶片90度角彼此。需要400W或稍大一点的容量系统，12V输出。如果有安全购买的链接请不要它。我会试着把它加入到太阳能系统和混合动力系统中来给电池充电。计算部分也需要在我的项目中呈现。我稍后会把那些东西寄过去。
亲爱的Chathura，很抱歉我不能理解你确切的要求??如果可能的话，请再澄清一下。
