这篇文章解释了如何接口现有的Arduino PWM信号与任何逆变器转换成正弦波等效逆变器。这个想法是拉贾·维斯瓦纳特提出的
技术规格
我需要以下逆变器电路设计:
单相直流到交流逆变器。输入230 VDC。由Arduino Uno发送PWM信号。
三相直流到交流逆变器。输入230 VDC。由Arduino Uno发送PWM信号。
你能告诉我你们估计的服务费用，交货时间和付款方式吗?
谢谢你！
Raju Visshwanath
更新:
也请参考这篇解释如何构建一个简单的纯正弦波逆变电路使用Arduino使用变频调速……完整的程序代码也包括....
设计

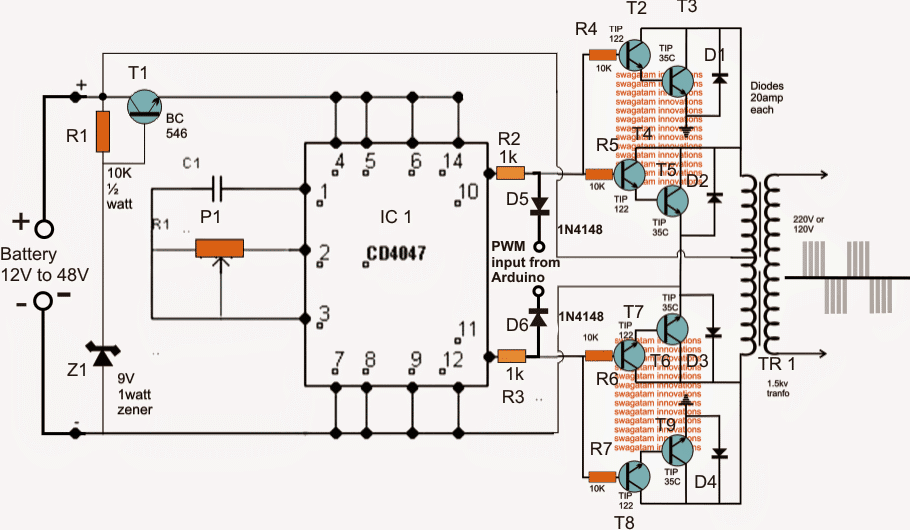

根据要求，下面的第一个图显示了一个单相PWM正弦波逆变器使用一个Arduino馈电的PWM。
这个设计看起来很简单，4047 IC被配置为一个图腾柱稳定器，用于产生基本的50hz或60hz频率。
这个频率驱动两个功率BJ晶体管级以指定的频率交替。
为了获得更好的效率，可以用igbt取代这些晶体管，但应该避免场效应晶体管，因为在设计PCB时可能需要特别注意这些，以及额外的缓冲场效应晶体管级，以防止场效应晶体管因可能隐藏的杂散电感或谐波而加热。
电路操作
在上面的图表中，P1和C1确定了稳定器的频率，稳定器的频率可以通过使用频率计对P1进行适当的设置来调整，以达到预期的逆变器工作频率。
如果所选的逆变器工作电压不超过15V, T1和为IC 4047稳定一个固定的9V的相关组件可能被消除，但是可以尝试高达60V的更高的电压，并建议实现一个紧凑和更强大的逆变器设计。
通过反向偏置二极管，Arduino的PWM通过分压器网络在IC的两个输出上应用，以确保只有PWM的负脉冲与功率级相互作用，并适当地切断它们的传导。
作为这些PWM斩波效果的结果，变压器内部的感应电流也相应地形成了预期的PWM正弦波，以实现在变压器的二次电源电压的提升。
的来自Arduino的PWM频率必须设置在200赫兹左右，如果Arduino上有一个编程的50赫兹的图腾柱，那么IC4047可以完全消除，信号可以直接与R2、R3左端集成。
without feedback and SPWM, sine wave and regulated output doesn't seem viable very difficult without MCU or baba Oscillator with CD4047BC Monostable/Astable Multivibrator diffidently impossible.
这些都可以通过github上的SPWM等软件完成
你能帮我把12vdc到220vac的纯正弦波逆变器的细节和整个电路图发给我吗?
如果你不愿意请发送到我的电子邮件
你可以试试这个:
Arduino纯正弦波逆变电路与完整的程序代码
