本文介绍了一个简单的太阳能增压器与LED驱动电路，还包括一个单推调光功能。这个想法是Ashutosh先生提出的。
技术规格
嗨swagatam,
自己Ashutosh。我对你的网站很新，我会说你是一流的，你做的最好的事情之一，帮助业余爱好者。非常感谢。我想要一个LED驱动器和充电器电路为我们的项目。我知道你已经有成千上万的请求悬而未决，同时你可能在不同的线路上工作，即使我想要问它，我的线路细节如下-
1.这是一盏LED灯
2.有3伏特(0.5瓦)的太阳能电池板为电池充电。
3.必须充电3.6伏电池从太阳能电池板(这可能是一些促进ic是必需的)。
4.关于切换——>有一个开关>当所有的连接有LED后应在关闭模式——> 1日媒体应该在最大亮度发光——我的意思是100%的关税周期>第2次当我按第2次开关LED亮度应该减少40 - 50%——>当我按下开关第3次领导应该得到更多的变暗(说the brightness should decreased by 70-80%)----> and when i press the switch 4th time the LED should get off.
5.电路应该非常紧凑(由非常少的组件组成)，不使用微控制器plz，因为我对微控制器没有那么多的想法。
6.也建议最好的LED亮度是否它将是一个SMD LED和它的规格。
这对你来说并不难，先生。我把这个页面书签你的回复，因为我知道从你的网站，你最好的事情是你曾经回复几乎每个人都在做。期待你的肯定答复。非常感谢。

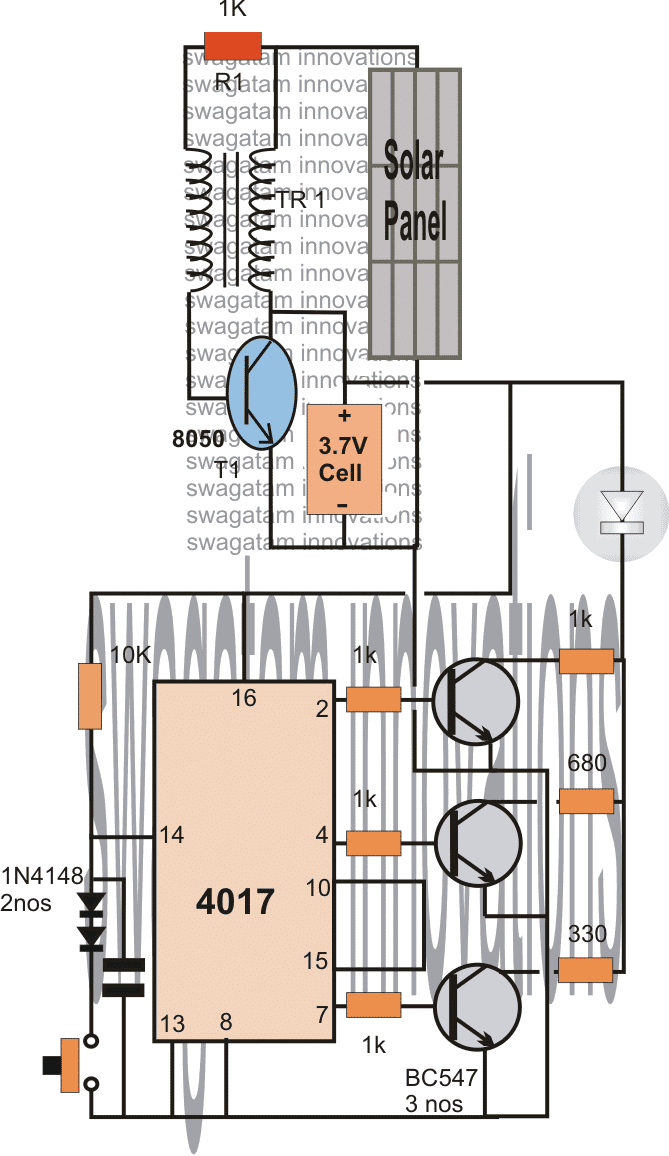

设计
- 当输入时，晶体管立即进入振荡模式，在连接的电池上产生一个相对升高的电压。
- 这个过程开始给电池充电，并根据IC 4017输出的位置，以一定的强度照亮连接的LED。
- IC 4017在三种模式下工作。
- 可以通过随时按给定的按钮来选择模式。
- 上面的切换顺序输出从引脚2到引脚7在步骤产生不同的发光强度在LED上。
- 在第一个引脚，引脚#3(没有显示)，LED完全关闭，因为它没有与交换网络在任何情况下。
不客气阿舒托什
TR1缠绕在一个环形型铁氧体核与任何薄超漆包线20匝。
开关是一种普通的按下式开关或简单的按下按钮，按下时应瞬间开启，松开时断开。
升压电路在这里有更详细的解释:
//www.addme-blog.com/2012/10/1-watt-led-driver-using-joule-thief.html
嗨swagatam,
电路上的两个1N4148二极管有什么用?？
嗨,爱德蒙,
这是为了使开关只有在至少1V通过按钮按下后，使IC只响应合法的推，而不是意外泄漏。
哦…!好吧. .谢谢swagatam . .！
嗨赃物,
电容的值和类型是什么?
致以最亲切的问候。
Nelio阿伯
Hi Nelio，电容值可为1uF/25V
