在本文中，我们了解如何使用TRIACS设计和构建固态接触器电路，用于操作具有高可靠性的潜水钻头泵电机等重型负载，并且没有关于磨损和撕裂问题的任何担忧或接触器单元的长期退化问题。
什么是联系人
接触器是一系列主电源运行的开/关开关，额定在高电流下处理重载，并且在其开关触点上的形状弧中的高开关尖峰。它主要用于切换高瓦数或高电流载荷，例如潜水3相泵电动机或其他类似类型的重型工业载荷，其也可以包括螺线管。
接触器如何工作
基本的接触器交换机将在其电气配置中具有以下基本元素：
- 推动开关
- Push-to-OFF开关
- 一种市电操作的继电器机构
标准机械接触器设置,启动开关push-to-ON开关是用于自锁接触器接触在开启位置,这样连接的负载也打开,而停止开关push-to-off开关是用来打破这种门闩安排和关闭连接的负载。
当用户按下推送到开关时，集成的电磁线圈通电，其拉动一组弹簧加载的重度触点，并将它们与另一组重型接触件连接。这加入了两个相邻的触点组，允许电流从电源供应源流到负载。因此，负载通过该操作接通。
电磁线圈和相关的一组触点构成接触器的继电器机构，每次按下push-to-ON开关或START开关，接触器就被锁住并接通ON。
按压开关以相反的方式作用，当按下该开关时，继电器闩锁被强制打破，从而释放，释放并打开其原始切换位置的触点。这会导致负载关闭。
机械接触器的问题
机械接触器的工作效率相当高，通过上述解释的程序，但从长远来看，他们变得容易磨损，因为在他们的接触重电弧。
这些电弧通常是由于巨大的初始电流引起的负载，主要是感性的性质，如电机和螺线管。
重复的电弧导致接触面燃烧和腐蚀，最终变得过于退化，无法正常工作，以满足所需的负载切换。
电子接触器的设计
找到一种简单的方法来解决机械接触器的磨损问题看起来令人生畏和复杂，除非设计完全被电子接触器取代，它可以按照规格做所有的事情，然而，万无一失的机械退化，无论如何频繁这些操作和多大的负载瓦数可能。
经过一些思考，我可以想出以下简单的固态接触器电路使用三极管，可控硅和其他一些电子元件
零件清单
所有scrs = c106或bt151
所有小型三端双向可控硅= BT136
所有大的三角动脉= BTA41/600
所有可控硅栅二极管= 1N4007
所有桥式整流二极管= 1N4007

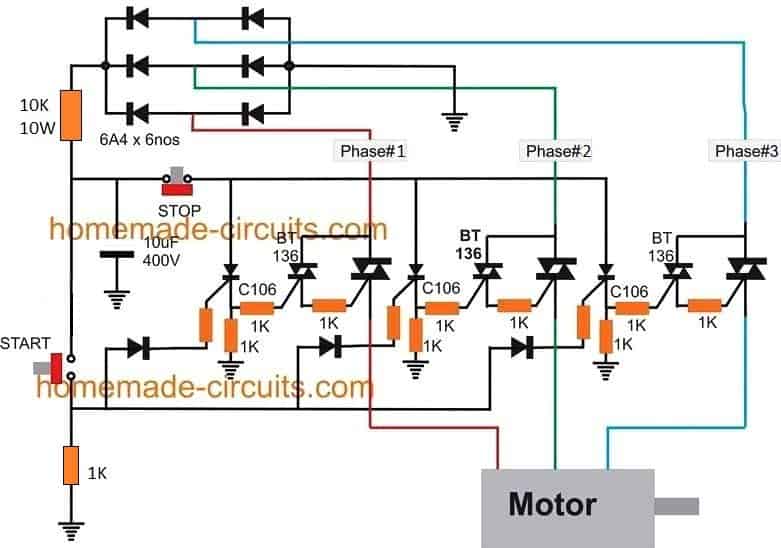

电路操作
这个设计看起来很简单。我们可以看到3个大功率三极管被用作激活三相输入的3条线路的开关。
这些高功率控制三端双向可控硅的栅极由3个附着的低功率三端双向可控硅引发，其用作缓冲阶段。
最后，这些缓冲器三端双向可控硅的栅极由3个单独的SCR触发，为每个TRIAC网络分开配置。
scr依次通过单独的push-to-ON和push-to-OFF开关被触发，分别将其开启和关闭，这使得可控硅开关相应地被触发ON和OFF，以响应相关的push开关的激活。
当按下push-to-ON开关时，所有的scr立即被锁住，这允许一个门驱动器出现在所有3个缓冲三极管的门上。
这些三极管现在开始导通，使主电源三极管的门触发，最终开始导通并允许三相电源到达负载，负载接通。
为了停止这个电子接触器继电器电路，用户按下OFF开关(stop开关)，这立即打破可控硅的锁存，抑制闸门驱动的可控硅，并将它们与负载一起关闭。
简化电路
在上面的图表中，我们可以看到中间的可控硅缓冲级被用于从可控硅到主电源触发三极管。
然而，一点检查表明，可以是可以消除这些缓冲三端双向可控硅，并且SCR输出可以直接配置有电源三端双向可控硅。
这将简化设计，甚至进一步允许只使用scr级开始和停止行动，也降低了单位的总成本。
可以为单相240而不是3相改变该电路吗？如果是这样，我认为中性是电路中所示的地面连接。
是的，可以做到，就像你假设的那样……
我们可以使用MOC3021（SCR输出光耦合器）代替C106 / BT151吗？这样我们就可以通过Arduino的控制器手动或远程操作它。
是的，你可以使用它..
你好,
我想知道这通常在交流中使用吗？如果想要用作DC，是否可以用电力FET更换所有三端双向可控硅件？
嗨，这是专门为AC，使用fet将需要重新设计一切，可能不像上面的实现那么简单
原谅我的英语
我有个疑问，我知道正常情况下，当三极管损坏时，会短路;因此，如果两个三极管短路，当发动机关闭时，它将只由两相供电，可以燃烧。怎样才能避免这种情况呢?
另一方面，可能发生在打开的三条双向可控硅运动中，并且当发动机开始时，它将仅由两个阶段供电并且可能会燃烧。
谢谢你的回答。
在这种情况下，必须使用此电路添加单个相位预防器设备。
SSR可以修改单相电机先生吗？
上述电路专门设计用于适合3相电动机，用于单阶段，您可以尝试这样：
//www.addme-blog.com/efficient-electronic-relay-ssr-circuit/
电阻器原理图显示了可控硅栅二极管和可控硅栅之间的电阻器，但没有提供其值，请给出建议。
大的三极管周围不需要缓冲电路吗?
您可以为所有门SCR / TRIAC电阻使用1K 1瓦特
大家早上好。我是一个电子技术人员，我正在寻找一个电路的控制交流电机高达2马力的功率仅由一个相位和中性，基本上为空调机的压缩机电机供电。现在的空调机组都是逆变器型的，并有一个电路来实际控制电机的旋转，从而减少空调的旋转和消耗，这带来了巨大的节能。我知道这些电路是用IGBT晶体管开发的，以控制速度而不损失转矩。有人有电气计划吗?我非常感激。
法比奥·洛佩斯
里约热内卢
电源在哪里?
你问的变频驱动电路非常复杂。硅胶芯片杂志做了一个关于这个的项目如果你搜索
在这张图中，所有的点都显示为地球。这只是一个当地的电子线路吗?在我的国家，这个电路不是AS3000接线代码，如果这些点连接到主接地，如果它们连接到主接地，我认为它会跳闸rcd/接地漏电装置。另一个作家Niv B所询问的通过triacs的缓冲网络也将是必要的。(控制dvdt)。热过载通常也会在接触器和电机之间使用。(正如阿多内所问的)。
电子原理图中的“接地”符号基本表示电路的共负直流线路，与实际的“接地”或与市电接地或土壤的接地连接无关，除非另有说明。
在我的图表中，我只放置项目的基本工作概念，我通常不会在其中添加所有的分钟细节，我将其留在用户上以添加它们，或通过评论部分讨论纠正问题。
现代的很多变型的三极管都是没有缓冲器的，或者有内部缓冲器，所以我们建议在这种设计中使用一种没有缓冲器的三极管，另外还可以增加外部缓冲器，以增加额外的安全性。
https://www.mouser.in/datasheet/2/389/dm00747660-2042173.pdf
为了控制过热，正常情况下对三极管进行良好的散热就足够了。
