使用PWM电路的三端双向可控硅控制才能使用时间比例格式实现，否则响应可能是随意的并且效率低下。
在我之前的一些文章中如下所示：
关于使用PWM讨论用于启动三端双向可控硅控制电路的PWM，然而，由于设计不包括时间比例技术，因此来自这些电路的响应可能是不稳定的并且低效。
在这篇文章中，我们学习了如何使用时间比例理论来纠正相同的问题，以便通过良好的计算方式和高效地执行。
使用三端双向可控硅或晶闸管的时间比例相位控制是多少？
这是一个系统中，可控硅被计算长度的PWM脉冲触发，允许可控硅进行间歇性的主路50/ 60hz频率的特定长度，由PWM脉冲位置和时间周期决定。
可控硅的平均传导周期随后决定负载可被供电或控制的平均输出，并执行所需的负载控制。
例如，正如我们所知，电源阶段由每秒50个循环为50个循环，因此如果三端双向可控硅触发以间歇地进行25次，则在1周期的速率和1周期关闭时段，然后可以预期负载用50％的功率控制。类似地，可以实现其他OFF时间分量，以产生对负载的相应量的更高或更低的电源输入。
使用两种模式，同步模式和异步模式来实现时间比例相位控制，其中同步模式仅指在零点的转折接通到零点，而在异步模式下，三端双向可控硅的不具体切换，相当瞬时在任何随机位置，在相应的相循环上。
在异步模式下，该过程可以诱导显着的RF水平，而由于三端双向可控硅的过零切换，这可以在同步模式下显着减少或不存在。
换句话说，如果可控阀不是在零交叉点特定开启，而是在任何随机峰值，那么这可能会导致大气中的RF噪声，因此总是建议使用零交叉开关，从而消除射频噪声在三折运动过程中。
怎么运行的
下面的插图显示了如何使用计时PWMs执行时间比例相位控制:
1)上图的第一个波形是一个正常的50Hz交流相位信号，它由一个上升和下降的330V峰值正脉冲和负脉冲组成，相对于中心零线。这个中心零线被称为交流相位信号的过零线。
如果其门极直流触发器连续而不间断，则可预期该可控硅可连续传导所示信号。
2）第二图示出了在响应于相循环的每个替代零零点的栅极触发（PWM）的正半循环期间，在正面半循环中，可以强迫三次自动减焦因子。这导致50％相位控制．
3）第三图示出了相同的响应，其中脉冲定时以交替地在AC相的每个负零交叉处产生，这也导致TRIAC和负载的50％相位控制。
然而，在不同计算的零交叉节点处产生这样的定时PWM可能是困难的并且复杂的，因此用于获取任何所需比例的相位控制的简单方法是采用上面的第4个图中所示的定时脉冲列车。
4）在每个替代相循环之后可以看出4个PWM的突发，这导致三端双向可控硅循环减小约为30％，并且对于连接的负载也是相同的。
注意到这里，脉冲中的中间3N组是无用的或无效的脉冲，因为在第一次脉冲之后，三端双向可控硅锁定，因此中间3个脉冲对三端双向可锁交接产生影响，直到下一个零点继续进行通过随后的第五（最后）脉冲触发的交叉，使得三端双向自动重配杆子锁定下一个负周期。在此之后，一旦达到以下零交叉，就没有任何进一步的PWM抑制了TRIAC导通并且它被切断，直到下一个过零交叉处的下一个脉冲，这简单地重复了TRIAC及其相位控制操作的过程．
以这种方式，可以为TRIAC门生成其他时间 - 比例PWM脉冲序列，从而可以根据偏好实现不同的相位控制的不同测量。
在我们的下一个文章中，我们将学习使用时间比例PWM电路实现上述TRIAC相位控制的实际电路
下一个文章怎么样？
第三个原理图，从下面的文章试图实现上述解释的时间比例概念来控制三相感应电机的速度。
//www.addme-blog.com/2016/07/3-phase-induction-motor-speed.html
寻找用于电感载荷的三端双向可控硅的相位角度控制，网上可用的3000瓦控制，
SGS汤姆森的申请说明无效。而且获得DB6也非常困难。如果你能使这可行或替代电路将是受欢迎的。
你可以试试下面这篇文章中展示的最后一个电路，它肯定也适用于感应负载。
//www.addme-blog.com/how-to-make-simplest-triac-flasher/
如果PFC不是您的问题，您可以消除L1 / C1 ...
也要确保使用内置缓冲器的可控硅，如BTA41/800
很好
我有一个关于项目的想法
我工作需要它
我们需要在它的温度下控制热水
读取实际符合PT100的传感器
打开后由电动阀门控制温度冷却
如果阀门关闭，加热
当然，如果我们需要温度保持衬垫看起来就像需要它的设定值
阀或电机控制在关闭或开启状态，使该状态逐步保持实际值与设定值一致
例如：SetValue 80°和实际值为70°
系统必须关闭冷却阀5％并等待30秒如果重复再次达到5％，则等到达到设定值
我希望这个想法是有用的，等待它成为现实
非常感谢
谢谢，你的意思是说阀门应该在80度开启，70度关闭??
系统为淡水冷却系统
通过特制冷却器，用海水冷却
总是海水通过冷却器
我们通过在旁路中控制的电动机所需的温度关闭或打开，在淡水的温度下控制淡水温度
高流量的水更冷却
低流量低冷却
旁通阀并不总是完全打开或关闭
它的移动部分是所需的温度
并将其保持衬垫状态与最接近设定值的时间
系统组件
输入设备
传感器PT 100测量温度，送去处理
限位开关：阀门现在完全打开以停止打开命令
限制开关阀门现在完全接近停止裂解命令
输出:两个继电器，一个闭合，第二个打开
系统组件
Arduino或AVR控制器
液晶面板和键盘查看实际和设置值和改变所需的温度值
系统看到什么是设定值和实际值
例如，温度需要更高= 1-run命令关闭继电器一秒2-等待30second，实际情况下可以确定如果可以
所有继电器都留下来
如果不是，则重复此过程，直到其达到设定值
保持诸如设定值+/-（1c°）公差等
对不起，如果它与Arduino和LCD有关，那么我就不可能为我！
非常感谢
我们可以以另一种方式这样做吗？
与可变电阻一样的输入法，用于设定值
PT 100也是可变电阻，它的值随温度变化
因此，如果可变电阻比Pt 100最大，那么我们需要关闭
如果它较小，我们需要打开
看起来像比较器电路放在两个输出
好的，可以尝试以下实验电路：

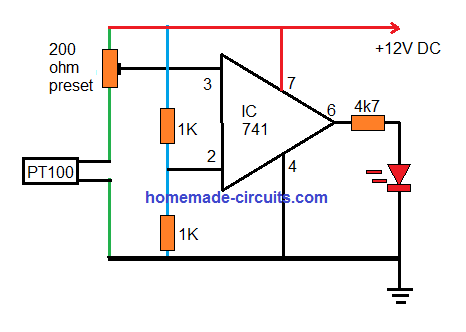

//www.addme-blog.com/wp-content/uploads/2019/07/pt100-sensor-circuit.png
保持预设的中心轴在中间。
然后在80度下加热PT100，并调整预设只需点亮LED
谢谢
