在此帖子中，我们了解NPN晶体管2N3904的主要规格和引脚详细信息
介绍
晶体管2N3904在NPN小信号，低功率，通用晶体管的类别下，主要适用于切换和用于信号放大。
它的动态范围可以包括用于切换应用的大于100mA的电流处理能力，并且100MHz频率处理能力适合放大目的。
可以从以下数据中理解该晶体管的绝对最大额定额：
- Vceo或最大可容忍的集电极 - 发射极电压为4伏。
- 收集器底座上的VCBO或最大可容许电压为60伏。
- 发射器或IC的最大允许收集器不得超过200mA。
下面讨论此设备的其他有用特性：
- 用于2N3904晶体管的发射极击穿电压的最大收集器是40伏特。
- 类似地，基本击穿电压的最大收集器为60伏。
- 发射极击穿电压的最大基础为6伏。
- 保持晶体管底座所需的最小电流为50NA。
- 类似地，保持收集器负载切换所需的最小电流量也是50NA
- 设备的HFE或前进电流增益在100到300之间。
- 激活收集器所需的最小电压量为0.2伏，其也称为集电器 - 发射极饱和电压。
- 触发设备底部所需的最小电压量为0.65伏，其也称为壳体/发射极饱和电压。
- 对于任何电子爱好者，可以安全地且正确地对任何电子爱好者进行了解，以上数据是足够的并且足够的。

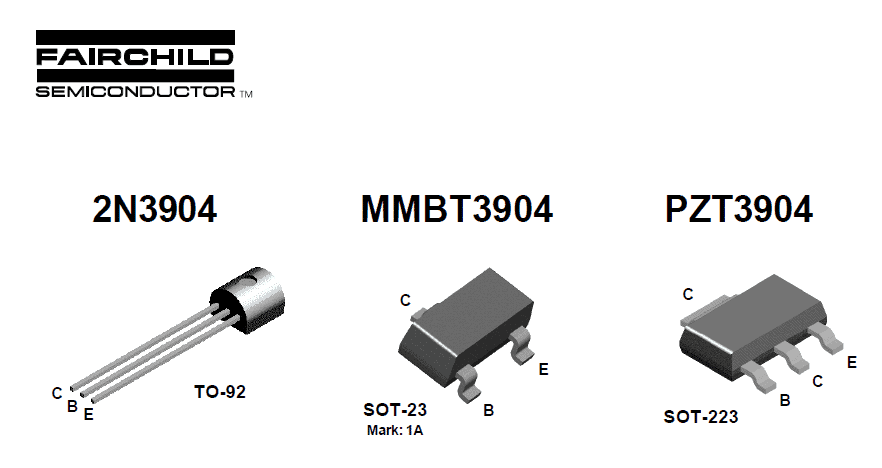

晶体管2n3904的销外部在下图中给出。
