以下电子邮件讨论约翰先生被送到我的瑞典人是一个狂热的这个博客的读者,在这里,他解释了关于一个USB隔离器装置,以及它如何可能包含与PC机在使用一个示波器,为了保障从意外高volatges示波器测试电路。让我们学习更多的知识。
电路概念# 1
不久前，我购买了Digitech 40MHz双通道USB示波器，现在我想学习通过USB与PC一起使用。
我听说，如果测试电路通过插入USB端口为其供电而达到电源接地电位，则在将该（以及任何）示波器的示波器探头接地放置在测试电路上时，必须格外小心。
A wrong move could zap the test circuit and possibly the oscilloscope A video by Dave of EEV Blog explains the dangers more clearly than I can.
解决这个问题的一个方法是在测试电路的USB输入和PC之间放置一个USB隔离器。这里展示了这样一个隔离器的例子:
一个比其他许多产品更便宜的替代品——同样在EBay上展示的昂贵得让人眼花缭乱的隔离器——可能真的很有用。这可能是一个有用的DIY项目的网页自制电路项目？金博188的网站
谢谢你，约翰·沃特曼
电路思想分析
谢谢约翰,
是的，这绝对是一个值得研究的有趣概念。
然而，tt似乎是一个困难的电路，我不认为我能够设计这个。让我试试，如果我碰巧弄坏了它，我会告诉你的。
致以最亲切的问候。
电路概念# 2
嗨Swagatam,
我终于找到了隔离器的原理图。不幸的是，给我的是一个小的，不清楚。试图在Photoshop中锐化，但仍然很差。它会给你一个想法。
细节：

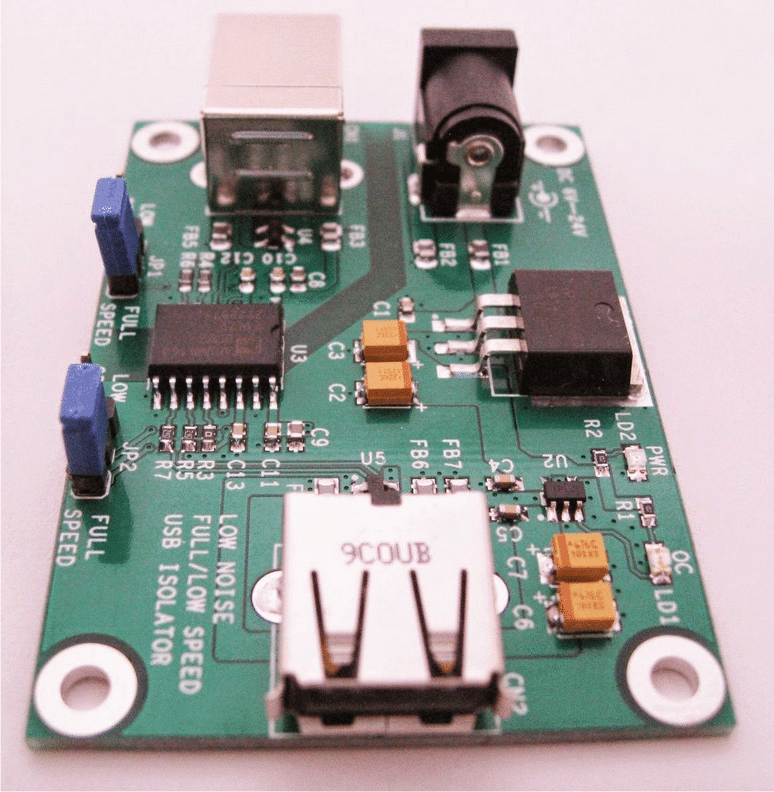

低噪声USB数字隔离模块
本模块基于全/低速5kV USB隔离器ADUM4160进行设计。
对于PC机和外围设备之间需要隔离的应用来说，这是一个很好的选择。该模块具有低噪声电源，非常适合高保真设备。
此外，还包括过电流保护电路。当设备发生短路时，将切断电源以保护设备和此模块。
当过流情况发生时，红色LED会亮起。
特征：
USB 2.0兼容
低速和全速数据速率：1.5MBps和12Mbps，由跳线双向通信车载LDO稳压器选择，适用于低噪声应用宽功率输入范围：+6V至+24V下游端口过流保护（此功能非常有助于在发生短路时保护您的设备免受损坏）
电路概念# 3
再次问候斯瓦加坦，

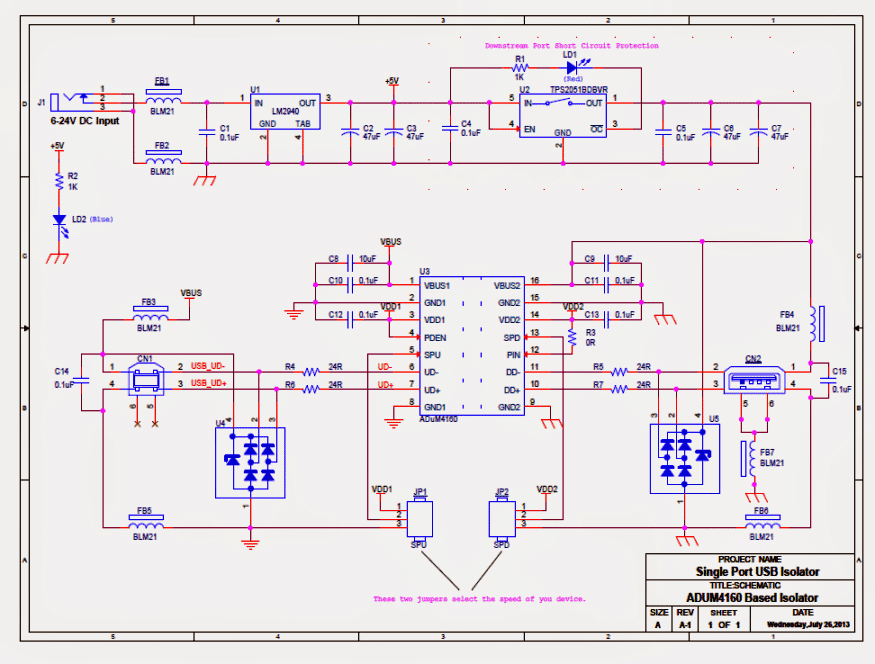

一位中国的好心人提供了这个PDF示意图（附件）。现在，你可以找到自己的方法，并探索它
约翰
在上面的USB Isolator的电路图中，有两个元件我不能识别，它们是U4和U5，你能告诉我它们是什么吗，非常感谢
对不起，我没有U4、U5的零件值或规格。
