你会惊讶于这款出色的电压调节器集成电路所提供的特性。顾名思义，这一系列集成电路的输出不仅是调节和稳定的，而且是以非常高频率的开关脉冲的形式输出的。

流行的78XX集成电路的增强版本

这些集成电路可以被认为是传统线性集成电路78XX系列稳压器的改进SMPS替代方案，该稳压器在输出电流上升时容易发热，但对于德州仪器的LM2575系列稳压器则没有问题。

LM2575系列集成电路的开关输出尤其能够实现非常高效的功率传输到负载，即使在高1安培的电流下。

开关输出节省电力，保持IC的凉爽，因此不涉及散热器，而且开关输出使IC特别适用于广泛的应用范围，如LED驱动器，电池充电器等。

这些问题将在我以后的文章中详细讨论。

来自德州仪器的LM2575系列提供了所有的功能，特别成为非常理想的降压降压调节器应用。

这些设备通常能够产生3.3V、5V、12V、15V的固定调节输出，并且其中一个设备的输出也是可调的。

这些集成电路周围的配置需要很少的组件，使其能够作为一个有效的电压调节电路。

IC必须使用电感器，因为我们都知道电感器特别成为必要的所有buck/boost类型的应用，所以即使这个芯片也需要一个。

虽然这感应器我很容易从市场采购，也可以用适当大小的电线和计算匝数手工制作。

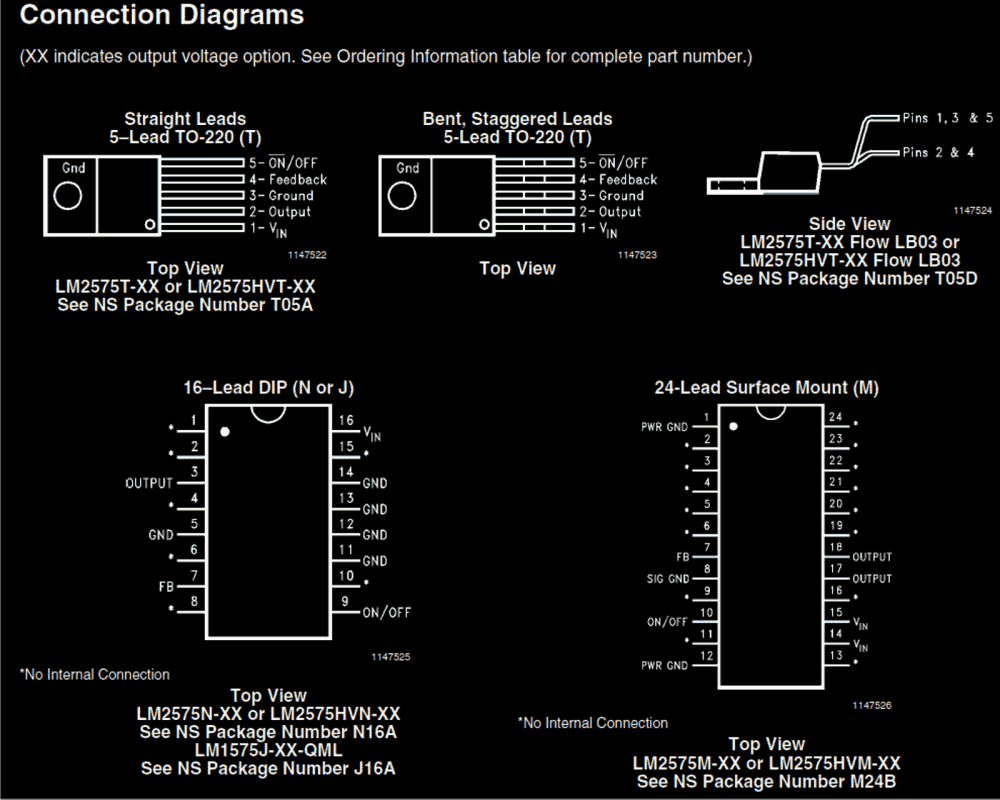

集成电路LM2575的主要特点可以总结如下:

输出- 3.3V、5V、12V、15V也可调版本配置。
可调版本能够提供输出范围在1.2V到35V, 57伏特是最高的。

电流-可以预期从这些芯片有1安培的电流。

输入电压-可以使用40或甚至60v的大直流范围作为这些集成电路的输入。
工作频率- ic输出波动在52 kHz的固定频率，这是内部设置的。

保护-芯片都是内部保护从过热和过电流。

德克萨斯仪器公司提供: ti.com/lit/ds/symlink/lm2575-n.pdf
