关于自动水流控制器定时器电路的文章细节，根据设定的预定定时序列，开/关开启/关闭的阀机构。约翰克拉克先生的要求要求这个想法。
技术规格
我已经看过你的网站和设计，并想知道你是否可以帮助我试图设计用于控制淋浴时的水流。
我想要实现的是以下内容，
使用水流量传感器，当水开始流动时，触发计时器并开始大约2分钟的倒计时。此后，控制阀关闭供水并保持8分钟。之后，在该时间开始，打开控制阀，并且系统重置重置以重新开始。
理想情况下，两次将是可调的。
非常感谢您可以给予的任何帮助，或者如果您可以指出我的位置。
亲切的问候
约翰
该设计

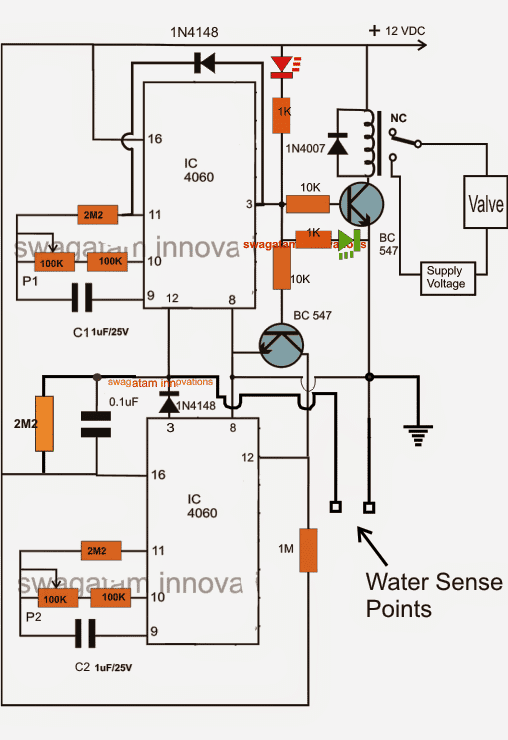

使用阀门定时器电路的所提出的水流量控制器电路可以通过使用简单的两个级可编程定时器设计来实现，如上图所示。
我们已经讨论过这个可编程定时器电路在我以前的一个帖子中。这种设计中也使用了相同的概念。
参考上面的图，我们可以看到使用彼此耦合的ICS 4060的两个相同的定时器级，使得当上模块完成计数时，触发下部的触发，并且序列从上计时器延续到较低的位置，序列不一致上计时器模块。
系统的功能可以理解如下所述：
怎么运行的
当电力接通时，由于上IC的PIN12没有访问接地以启动计数过程的电路停留。
然而，瞬间水在显示屏上引入“水传感点“上IC的PIN12通过这些感测导体经历地电位，并立即启动计数过程。
初始化在上层IC的PIN3处开头，红色LED现在亮起显示系统的计数过程的开始。
在大约2分钟之后，可以通过适当地调节P1，C1，上IC完成其计数以高逻辑将其PIN3恢复，这立即通过连接的BC547驱动级触发继电器。继电器点击将水阀机构激励到动作中。
绿色LED同时亮起继电器和阀门的上述激活。
Upper IC的PIN3的高也确保IC锁存本身并停止计数时间，这由二极管通过跨越上IC的PIN3和PIN11连接的二极管实现。
从上IC的PIN3讨论的上述高度同时将下BC547触发到导通中，该导通又接地下IC的销12，确保到下IC的触发信号。
下部IC现在开始计数直到8分钟失效，可以通过调整模块的P2 / C2来适当地设置该时间段。一旦该设定周期经过较低IC的PIN3就会高，“踢”触发脉冲到上IC的PIN12，这对其进行了响应并立即将上层IC重置为其原始状态，以便开始计数其规定的2分钟投币口。
上述过程从继电器和阀机构切换，为水再次流动的阀机构再次流动，直到2分钟通过并且循环重复，但只要水传感点仍然留在水含量。
