在这篇文章中，我们学习如何制作一个10步顺序开关锁紧电路，用于按顺序开关10个大功率放大器。这个想法是由杰里·b·威廉姆斯先生提出的
按顺序接通功率放大器的电路
电路目标和要求
- 我的电路问题会比你真正想知道的更详细，但我希望你能理解我的整个申请。希望你能在我的努力中帮助我!!第一次……我不是电路设计师!!我是电子设备制造商。你给我一个原理图，我就可以设计PCB，以及PCB将要插入的机械底盘。
- 然而，我对所有的电子元件没有一个了解。
- 我的电路应用程序-将用于按顺序上电高功率音频功率放大器，这些放大器用于竞技场和体育场的音乐会的声音增强系统。
- 放大器安装在19个″机架上，当交流电源应用到机架上时，不是所有的放大器同时打开，而是在一个时间延迟下顺序打开放大器。
- 放大器本身将由一个高电流固态继电器(即LED)控制。所以，这里是我想获得的.....
- 可驱动10个LED的顺序通电电路原理图。在电路被直流电压通电后，会有3 - 5秒的延迟，电路稳定下来，然后第一个“ON”脉冲将被启动，打开第一个LED(实际上是在固态继电器内部)。-所有的LED都保持“ON”，直到最终电源“OFF”!!经过3秒的延迟后，第二个“ON”脉冲被启动，然后它也保持“ON”。
- 3秒钟延迟,第三个“ON”进行脉冲也处于“ON”序列仍在继续,直到所有10领导(固态继电器)兴奋的并保持“上”,直到最终的“关”在演唱会结束后和音频架装载到卡车关闭。正如我之前提到的，驱动LED实际上是25安培固态继电器内的LED。
- 这些固态继电器的交流负载侧将与美国标准的“壁式插座插头”连接，该插头将安装在一个机架式底盘的后面板上，机架式底盘将安装在放大器机架的后面。
- 我已经了解电路将需要它自己的直流电源，我正在计划设计一个PCB电路和一个小型交流/直流电源模块。如果你直接用电子邮件回复我，我可以回复你一张照片，展示一些音频架。
- 每个机架输出10,000瓦的音频功率!!我使用Altium或CADENCE/OrCAD进行原理图和PCB设计。如果你不能提供我的电路原理图设计满足我上面详细的要求，那么也许你可以提供我的人的名字谁可以。
- 然而，当我读你上面的文章，你似乎是相当有能力设计定时电路。谢谢! !
- 最后一个评论……这个电路-必须-是超可靠的-不-失败，因为任何类型的“关闭”故障可以很容易地结束一个世界著名的艺术家，乐队和/或音乐家的主要音乐会!!
设计

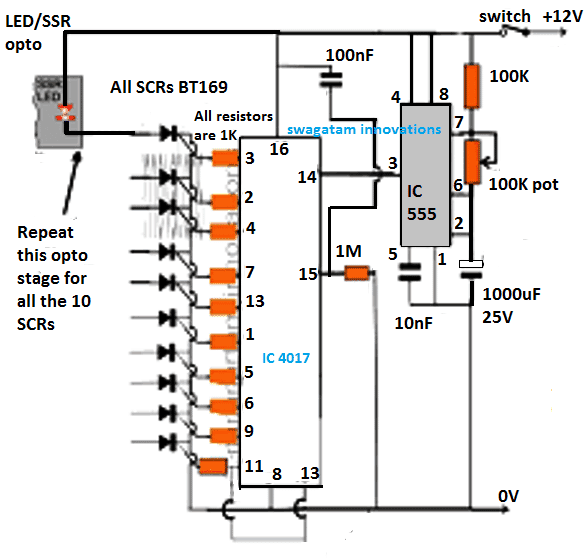

延时可调的10步顺序锁存开关电路的设计要求如下图所示，可以通过以下解释来理解:
这里采用的电路设计基本上是标准IC 4017和IC 555为基础的追逐，其中，IC 555发送时钟到IC 4017的引脚14，使其输出产生一个连续的跟踪输出，穿过其引脚3到
销# 11。
然而，根据内部规范ic4017是一个10级约翰逊十年计数器，寄存器集成电路，当逻辑从一个引脚跳到另一个引脚时，在其输出引脚上的顺序逻辑高点关闭。
为了确保排序逻辑在pinouts处被锁定，我们引入了scr来触发外部负载。正如我们所知，可控硅具有锁定直流开关的特性在响应单触发器到他们的门，我们利用这一设备的特点，以获取锁定测序输出从4017 pinouts。
线路图
根据要求，当所有10个输出都被打开时，排序必须冻结，我们通过连接IC的引脚#11和引脚#13来实现这一点，这确保当逻辑到达最后一个引脚时，IC简单地锁定自己:引脚#11。
序列移位的延迟时间可以通过调整与IC 555相关的100k槽来设置。
该电路实现了预期的用于放大器的10步顺序开关锁存器电路，然而该设计过于灵活，可以定制为任何其他类似的应用需要。
零件清单
所有可控硅栅极电阻:1K, 1/4瓦
所有其他电阻也可以是额定1/4瓦
所有的scr都可以是BT169，提到的C106是不合适的，必须忽略。
SSR模块可以根据用户的要求来设计。
Swagatam:
问候! !我刚刚看到了你设计的我需要的“10步锁存顺序延时电路”。非常感谢你为我设计这个电路!!你有>不知道<多么真诚地感谢你的考虑和努力在设计这个电路!!这对我来说意义重大!!
我已经阅读了你的电路描述，以我有限的实际电路设计和功能的知识，我确实有一个基本的理解，你提出的原理图。正如我之前提到的，我可以很容易地将您的电路构建到我的应用程序中，只是我不能自己设计它。谢谢! !
不过，我确实有两个问题。首先，我是否可以获得更清晰的示意图图像?我在你的网站上看到的图片看起来像是用蜡笔画的，我不能确定一些项目真的是什么。其次，我知道100K罐是用来设置延时周期的，但是，因为我只需要3秒的延时，每个输出，你能提供一个固定的电阻值来设置延时吗?
最后……由于我不能清楚地看到你的原理图，C106在这个原理图中在哪里，所以我可以根据你的电路描述注释消除它?我假设我可以在4017输出上使用1K电阻网络而不是单个电阻，对吧?谢谢! !
问候,
杰里·b·威廉姆斯
/
杰瑞，其实我的网站一个月前已经转移到另一个平台，在此期间也发表了不少文章，但很快由于一些技术上的困难，我不得不回到这个博客平台....然而在这个过程中，我丢失了所有发表在那里的文章。
我必须从谷歌缓存中检索每一个图像，但我可以得到的图像很小，因此当放大到它们的原始级别时变得模糊。
原来的图其实是很清楚的，不过我已经尽量把现在的图弄清楚了，请大家查看一下，是否还有任何有关的疑问。
我已经从图表中删除了C106打印，这就是为什么你现在看不到它.....C106适用于更大的负载，因此BT169在这里看起来更合适，因为它们将仅用于触发SSR的低电流led。
你可以使用1K电阻在任何形式，只要他们是串联在每一个可控硅门。
而且我忘了把电阻与SSR led串联，这是非常重要的，否则它很容易被损坏。你可以用1K。
确定固定电阻器可能有点耗时，如果可能，请尝试以下软件，并与文章的第二部分，通过一些尝试和错误，你将能够找到合适的值的电阻器。
如果你仍然有问题，让我知道，我会尽力帮助你
//www.addme-blog.com/p/ic-555-calculator.html
好的，我尝试了软件，根据它大约3秒的开/关，上面的100K电阻需要2k2, 100K可以用44K替换，电容可以是100uF/25V
Swagatam:
再次我真诚地“谢谢你!!”如此多的努力，时间和考虑在协助我的计时电路协助。我非常感谢你的帮助!!
向你们展示我的升值,如果你使用下面的链接,你可以下载一个免费版本的“OrCAD捕捉”图表程序被终止/ OrCAD给我自己和他们都问我,允许我分享这个软件可以使用这个软件的人受益。而且，我非常强烈地相信-你-是一个人可以受益于使用这个软件非常多!!这里是链接:
https://app.box.com/s/howybsnjxwqtlzpdf59cdo1o95tbglgg
现在…回到你的赛道....首先，为了安全运行，市售的SSR不需要外部限流电阻。战略科学军团自己在装置中内置了这个电阻作为标准。所有的最终用户需要做的是接上直流电压，你就“好了”!!我已经使用SSR超过30年了，还从来没有使用一个外部电阻的dc输入侧的这些设备之一。但是，我真的很感激你的想法和关心!
我“谢谢你!!”更新电阻和电容值设置电路的3秒延迟。太好了! !但是，我确实希望有一种方式，我可以上传一个PDF文件，重新创建您的原理图，以确认我所做的是正确的或错误的。我能想到的就是把它上传到我的存储网站，然后再给你提供一个链接，这样你就可以下载它了。还有别的办法吗?
此外,我“可能”决定使用40-Amp双向可控硅代替SSR的,我想把你的数据表双向可控硅我考虑使用,这样你就可以确定BT169的或者其他的电路需要改变,以适应双向可控硅的使用。再说一遍，有什么方法可以向您发送数据表PDF文件吗?或者，我只是把我的信息上传到我的在线存储站点的一个文件夹中，然后给你一个链接，这样你就可以下载这些文件了?让我知道，好吗?
如果在这些回复中没有显示出来，我的电子邮件地址是:midnightarrakis@gmail.com
我用我的原理图软件重新创建了你的原理图的PDF文件，还有一个我想"可能"使用而不是SSR的电感器的PDF文件。三聚体的成本只有战略科学军团的一半。而且，我的项目使用了10个这样的“大电流交流开关”，这可能会节省很多钱!但是，也许你知道为什么使用三联征不是个好主意的原因，你可以告诉我。
再次感谢您的帮助!!谢谢! !
杰里·b·威廉姆斯
/
谢谢你Jerry，我非常感谢你在这里提供的免费或cad链接，我相信访问这个页面的人会从中受益良多。
虽然我使用CorelDraw来绘制我所有的示意图，并且我发现它非常舒服，但我肯定会想尝试这个或cad软件作为替代平台。
是的，ssr是自包含的，不需要外部限制电阻，因为我更习惯与光电耦合器依赖外部电阻(据我所知)，我似乎错误地混淆了两个对应的评论上面。
是的，发送文件的最好方法是将它们存储在一些外部站点或可能在您的谷歌驱动器帐户中，并在这里提供链接。如果你发送一个谷歌驱动器链接，然后请确保切换“共享”选项，以便我有权限打开它。
我已经在这个网站上讨论了40安培的双向可磁的数据表，你可以在下面的链接中参考它:
//www.addme-blog.com/2012/12/high-current-triac-bta41600b-datasheet.html
该双向可控硅可用于上述电路，但您将需要添加一个电流放大器BJT级来触发它们，因为它们需要良好的50mA开关ON，而仅靠集成电路是无法提供的。
代替BJT驱动级，我建议使用光耦合器级，这将进一步促进直流电路与可控硅交流级的完全隔离，更精确地说，光可控硅驱动器将理想地适合这种应用。更多信息，你可以参考它的数据表在这里
https://www.fairchildsemi.com/datasheets/MO/MOC3063M.pdf
与此同时，如果您愿意，您可以通过任何首选方式发送schematic pdf文件，我会检查它，并让您知道其中是否有任何问题。
谢谢张贴，并保持良好的工作。
