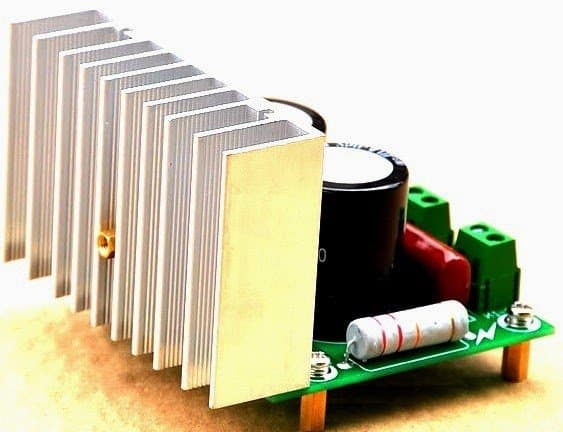

TL783是一个输出范围为1.25 V到125 V的可变三引线市电电压调整芯片和一个DMOS输出晶体管，能够处理超过700 mA的电流。
高电压规格
它专门用于内部，用于使用普通双极电压调节器变得无用的高压应用。
通过高品种电路网络和复杂的布局技术来实现高级性能规格，比大多数双极调节器更具增强。
在这个创新的稳压设备中，TL783将标准双极电路技术与高压双扩散MOS晶体管集成在一块芯片上，以创建一个具有比传统78XX双极集成电路更高电压特性的设备。
由于具有与双极设备固有的次要击穿和热失控情况的无法，这些情况变得非常容易受到高压的影响，与这些TL783即使在极端操作条件下也可确保完全过载保护，其在输入到输出中的输入到输出最多125 V。
内置限流器
该芯片还包括内置的电流限制特征，安全操作区域保护，以及热关断功能。
在最坏的情况下，即使ADJ意外地被隔离，所有上述保护功能仍然有效。
只需添加几个外部无源组件，集成电路就可以启动并发挥作用。输入旁路电容成为唯一必要的情况下，直流电源来自超过6英寸的IC。
IC还对突然输出短路和突然电压尖峰或瞬变表现出极好的响应。

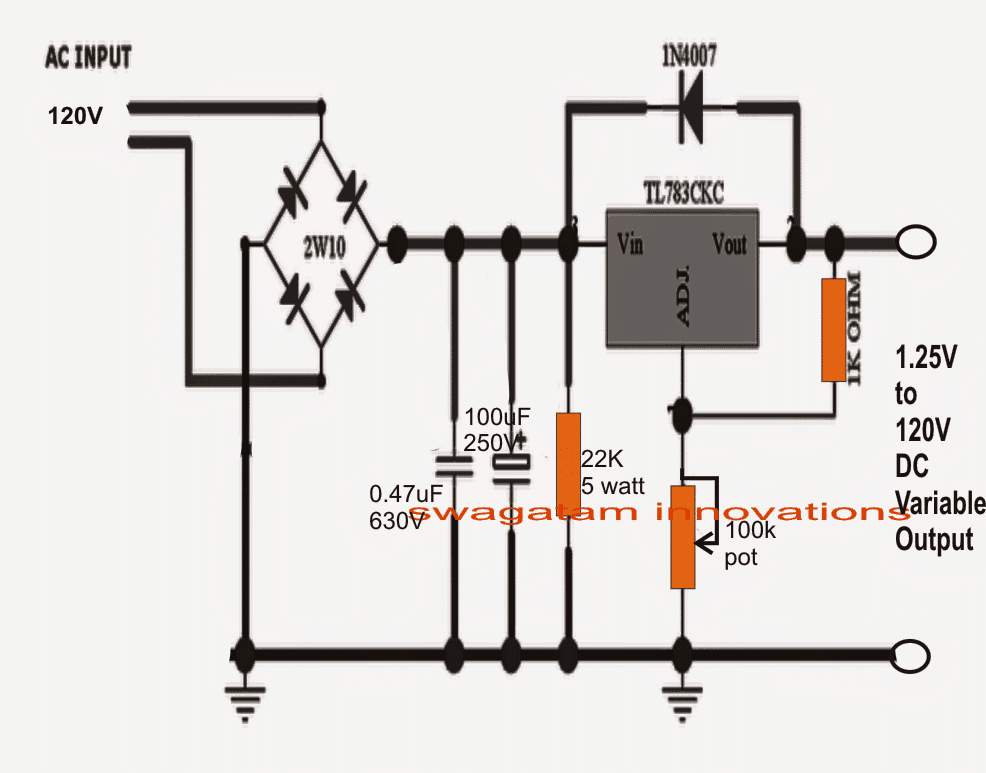

电路图
警告：请从指示位置卸下100UF / 250电容并将其放在电路的输出端子上，这将确保120V输入不会变为危险的160V峰值并损坏IC。
上述电路负极线所示的接地符号不应与3针插座的“接地”混淆。接地符号仅用于突出桥式整流的负线。
警告:此电路不是与电源隔离的，因此在通电和裸露的情况下接触是非常危险的。
嗨，邵先生在这里，希望你受到上帝的恩典。我需要你的帮助，是否有任何电路来调节100V交流电压到所需的AC电压（AC-AC降压控制器）？如果有任何想法，那么Plz会与我分享。提前致谢..
你好，先生，
如果你正在寻找的是SMPS类型的监管机构，那么我认为你可以尝试以下一种:
//www.addme-blog.com/2017/07/110V-14V-5V-SMPS-Circuit.html.
警告:此电路不是与电源隔离的，因此在通电和裸露的情况下接触是非常危险的。
警告说明很有帮助，但您在巡回赛示意图上显示了地面符号。一个人不能将其解释为地面。如果一个连接到电源电路上的地面或中性点，那将是一场灾难。一个人因为他们的简单性而被诱惑使用全波桥，但除非隔绝，否则它们本质上是危险的。
谢谢你的建议，我在图表下面附上了第二个警告信息，说明了这个问题并阐明了它的重要性。
亲爱的先生,
我需要更大一点的能量，
可以提供超过10A，
请您的建议
感谢致敬
亲爱的马丁，为了更高的电流，你可能需要在IC上放置一个外置P通道MOSFET，并进行一些计算
你好，
再次感谢你的图表和你对我的评论的反馈。
将输入电解电容降低到1uF(而不是10uF)可以降低Vin处的过电压(160V)。我现在有115V DC Vin和所有工作正常。
输出安全变化从4V到110V直流，这是我想要的。
可能值得将这种变化改变为您的图表（显示1UF而不是10UF）或者否则识别AC输入如果120V是VPK，而不是VRMS，则人们可能会吹他们的IC和电位计（就像我一样）！不用担心我的朋友。
再次感谢，并致以良好的问候。
大卫
谢谢大卫，我很高兴你可以解决这个问题，所以简单地...我很快就会在图表下发出通知
你好，
谢谢你的帮助。
我进一步调查了......
我在英国，使用一个230V到120V的变压器(50W)。
Tx的输出是118V有效值，BR转换转换为115V直流，由我的电压表测量。
在稳压器的输入端加上电容器，将TL783的Vin电压(如我的电压表所测)推到160V DC。我现在理解，这是由于事实，电容器存储的峰值电压，所以是1.4 x 115 = 160V。
你认为这是吹的调节器(因为它在数据表中声明，电压在Vin不应该超过125V)。
谢谢
大卫
是的，您是对的，由于160V由于它没有额定处理超过125V峰值，因此您的IC被损坏。
嗨，我建造了3次电路，但我的100k电位器不断吹掉！
它是0.4瓦特。
任何建议吗？
谢谢
大卫
嗨，David，如果你的输入电源是110V，但仍然烧着锅，那么肯定是你的IC有问题，或者是重复质量，或者你可能已经做了一些错误的最初可能吹IC。
只有当异常大的电流流过锅子时，锅子才会烧坏，而这种情况只有在集成电路本身出现故障时才会发生。
我希望用5amps在110VDC中制作230VAC
如果我连接TL783，它实际上是可能的。单次散热器7的7分，所有ICS OUT放置在有能力的二极管后短路..使用5amp变压器PLZ让我知道可能性
谢谢你！
不，这是不可行的，因为输入指定为120V..因此230V不能使用
谢谢你
回复先生
目前平行于TL783与合适的二极管连接
（4IC）x（700mA）=理论上2800mA
但测试到200mA运行良好
我不想冒险，所以没有进行进一步的测试。
谢谢你
回复先生
目前平行于TL783与合适的二极管连接
（4IC）x（700mA）=理论上2800mA
但测试到200mA运行良好
我不想冒险，所以没有进行进一步的测试。
忘记提到在TL783的输入端使用的230in 110vac输出变压器
您还使用了一个变压器，在这种情况下，TL783需要什么，您可以简单地使用MJE13005发射器-跟随电路获得变量0到110V输出
谢谢你的建议我有问题
1) MJE13005发射-跟随电路是否支持110VDC 5安培?
2)单片集成电路就足够了吗?
3)与TL783相比有什么优势?
4）我可以有电路图吗？
5）是否可以在本地可供吱吱声？
6）它是否没有谐波并具有短路保护？
我希望你能回答这个问题，先生
谢谢
提前
1)它不支持5安培，你现在的电路只支持200mA。
2) MJE13005是一个BJT，一个单一的电压控制就足够了
3)比TL783电流大，零件方便。
你可以尝试以下的概念，取代mosfet与MJE，并减少560K到10K, 5瓦
5）是的。
你可以在输出端加一个滤波电容来控制纹波…图中的第二个晶体管将控制电流。
请务必使用您的220V到110V变压器与上述建议的电路。
...对不起这里是链接
//www.addme-blog.com/2013/06/0-300v-variable-voltage-current.html
你好先生. .
预设的瓦数是什么。？
和1 k电阻。？
它的输出是否可以用任何公式来验证?
你好，lokesh，预设是一种标准类型，通常用于普通电路.....1K可以是1/4瓦的电阻
您可以参考数据表并检查是否有公式
先生，我们必须做些什么来使它在240VAC输入上工作？
就好像，这种设计是不可能的，这种集成电路没有这样的功能
终端VIN可以给出的最大电压是多少。
大约160V.

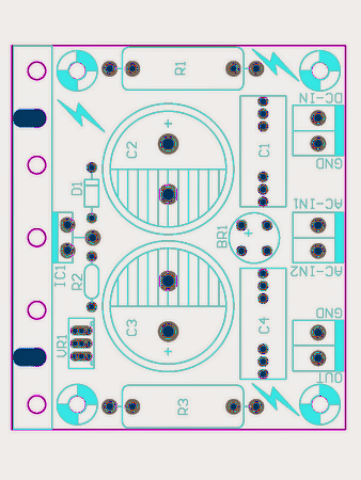

PCB显示4个电容器，但仅限示意图2.澄清？
它发布了很长一段时间，所以我难以记住细节，如果你能详确地指出图表中的哪个点，所介绍额外的电阻我可能会弄清楚它是否真的至关重要
