高电流齐纳二极管数据表，应用电路

齐纳二极管通常是1/4瓦或1/2瓦的类型。这是相当有效的，因为齐纳的基本功能是创建稳定的参考电压。齐纳二极管不是直接为电流调节而设计的。

然而，对于一些需要分流过电压和电流的应用场合，高电流或高瓦齐纳二极管就变得有用了。

1N53系列提供了一系列高瓦齐纳二极管，专门用于高电流和电压调节。

最大功率5瓦，电压200V。将瓦特数除以二极管的额定电压，就得到了二极管的有效电流处理能力。

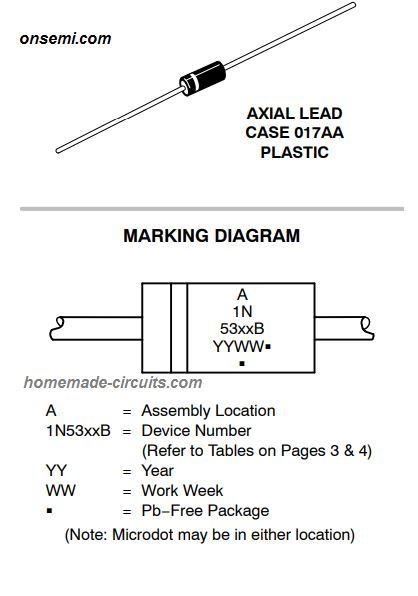

pinout和marking diagram如下图所示:

主要特征可以研究如下:

电压范围−3.3 V ~ 200v

每个人体模型的ESD等级3 (> 16kv)

浪涌处理能力高达180 W 8.3 ms

最大稳态功率耗散@ TL = 25°C，引线长度= 3/8在25°C以上的降额为5瓦

电特性

下面的列表给出了用于指示设备电气参数和公差水平的各种符号。(TA = 25°C，除非另有说明，VF = 1.2 V Max @ IF = 1.0 A对所有类型)。

• V_Z=反向齐纳电压@ I_ZT型
• 我_ZT型=反向电流
• Z_ZT型=最大齐纳阻抗@ I_ZT型
• 我_ZK=反向电流
• Z_ZK=最大齐纳阻抗@ I_ZK
• 我_R=反向漏电流@ V_R
• V_R=击穿电压
• 我_F=正向电流
• V_F=正向电压@ I_F
• 我_R=最大浪涌电流@ TA = 25°C
• V_Z=反向齐纳电压变化
• 我_ZM评选=最大直流齐纳电流

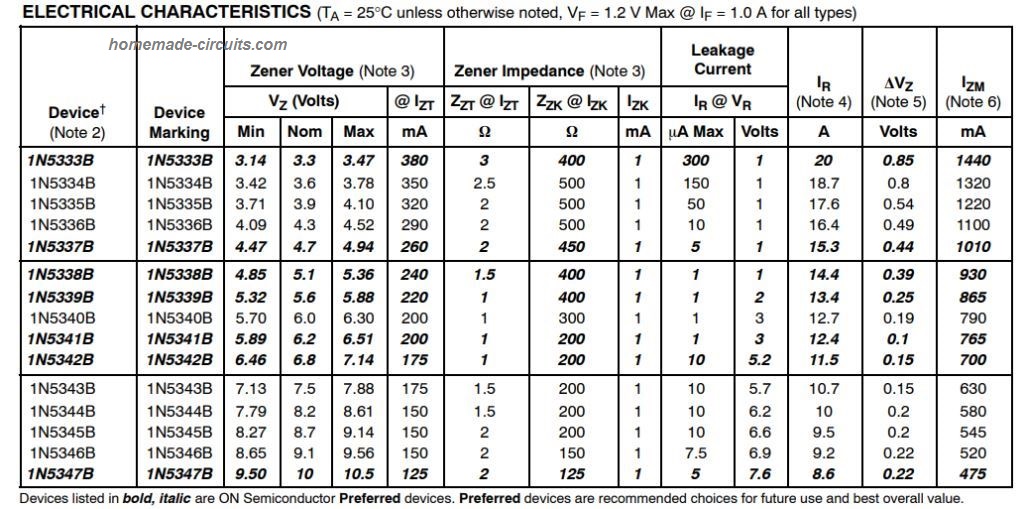

通过参考上述符号，我们可以很容易地从下表中检查高功率齐纳二极管的电压和电流规格。此表可用于根据我们的要求选择首选齐纳二极管:

公差和型号编号:上面所示的JEDEC类型数字表示±5%的公差。

齐纳电压(V_Z)和阻抗(I_ZT型和我_ZK)：由此数据可知齐纳电压测试条件及其阻抗:

当前我_Z在测量前应用40ms±10%。

安装端子位于二极管外壳安装夹内缘上方的3/8″至1/2″(T_一个= 25°c +8°c，−2°c)。

冲击电流(我_R)：浪涌电流被定义为设备能够承受的最大峰值，脉冲宽度为8.3 ms的非复发方波电流。

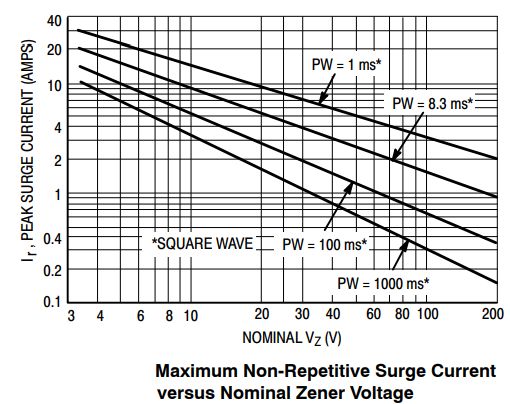

下列图像中的信息可用于识别任意脉冲宽度在1毫秒到1000毫秒之间的方波的最大浪涌电流。

这可以通过在对数纸上绘制相关点来实现。上面的图显示了3.3 V和200 V齐纳的示例结果。

电压调节(DV_Z)：本系列电压调节规格可研究如下:

V_Z测量是建立在I的10%，随后是50%_Z最大值按电气特性表中提供的信息计算。测试电流每V所持续的时间_Z读数为40 ms±10%。

如何确定当前最大处理能力

最大稳压器电流(i_ZM评选)：这可以通过参考5%类型单元的最大电压来计算。这只适用于B -后缀设备。

有效电流处理能力I_ZM评选适用于任何高电流齐纳二极管不能超过超过5瓦特除以实际V_Z设备的．条件是T_l= 25°C在3/8″的设备本体。

意思是，假设你使用的是3.3 v齐纳，那么这个设备的最大可容忍电流可以用5除以3.3来计算。这相当于大约1.5安培。

†“G”后缀告诉我们关于Pb−Free包或Pb−Free包，目前可用。

高电流齐纳二极管的应用

如前所述，高电流二极管可以用于功率耗散可能是OK的应用，而不是考虑因素。

太阳能电池板输出控制

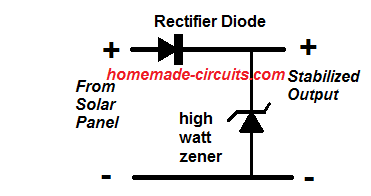

例如，它可以用来有效地控制太阳能电池板的输出，而不涉及复杂和昂贵的控制器。下图显示了使用高功率齐纳二极管实现面板输出控制所需的最小设置。

简单的让司机

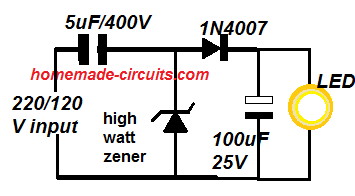

高电流二极管也可以有效地用于制造廉价而高可靠的LED驱动器，如下所示:

交给你了

好的，这是一个关于高瓦齐纳二极管IN53规格的简短描述。本教程向我们解释了有关电气特性、公差以及如何在实际应用设计中使用这种齐纳二极管。我希望你喜欢。如果你有任何疑问或建议，请在下方留言。
