这篇文章讨论了一个使用简单铜线圈和磁铁的震动手电筒电路。这个想法是Dennis Bosco Demello先生提出的
设计
电磁学早在1873年就被证明了，我的麦克斯韦，后来的法拉第，令人惊讶的是，这项技术仍然是当今世界所有主要电气系统的支柱。
顾名思义，电磁学是电和磁之间的一种相关现象，似乎是同一枚硬币的两面。
在电气系统中，当磁铁靠近导体时，由于磁能使导体中的电子移动，导体中就产生了电。相反，当电流通过导体时，磁能在同一导体周围感应。
在我们目前的震动供电手电筒电路，我们利用这种独特的电磁现象，并实现这一点通过导体和磁铁之间的相互作用产生电能．
所需的材料
为了建造这个有趣的发电机电路，我们需要以下普通而廉价的材料:

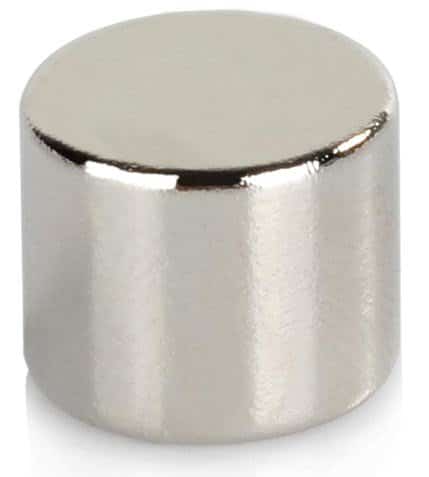

1)圆柱形磁铁
2)管材尺寸适当，内径应略高于磁铁外径。
3)几英尺厚的磁铁线或厚约30SWG的超级漆包铜线。
4) 4个1N4007整流二极管，用于桥式整流，以及一个220uF 16V的滤波电容，理想情况下可以作为一个超级电容器
5) 1个LED额定功率为1瓦，超亮，最好是贴片式

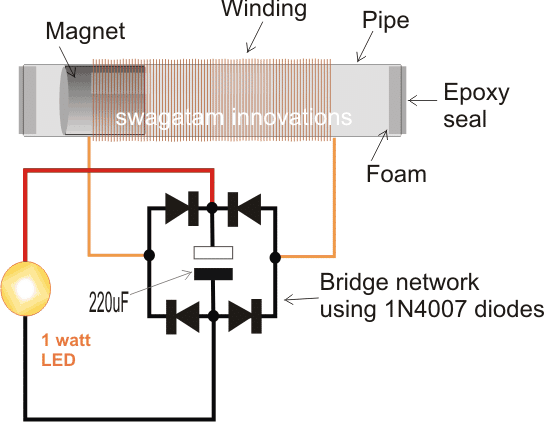

电路布局
构建过程:
完成这个简单的震动发生器或震动手电筒电路的过程是非常简单的。
如图所示，将金属线缠绕在管道上，并将金属线一端固定在管道上适当的端针孔中。
你可以将多层电线缠绕在另一层上面，以获得更高的电流。
一旦缠绕完成，将磁铁滑动到管道内部，并用环氧树脂胶水封住管道的两端，最好在管道两端的内侧粘一块泡沫塑料。
让本机干燥，直到环氧树脂完全硬化。
接下来，线圈两端的桥整流器，滤波器电容和一个LED。

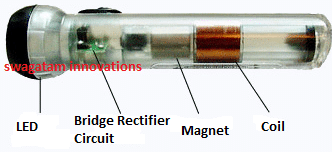

现在装置已经完成，可以开始摇动了。
现在，你只需要用手指握住管子，并快速来回摇晃。
这一步骤完成后，可以看到LED明亮地发光，即使在晃动停止后，照明也会持续。
采用窃取焦耳电路实现最大亮度
如下图所示，在桥式整流器的基础上增加“偷耳”变换器，可以显著增加照明周期，但当使用这一概念时，必须减少匝数，而必须增加绕组的平行匝数。因为这里的电流需要相对较高，这样焦耳窃取电路才能将其转换为LED的持续电压
上述焦耳窃贼的转数可以与20:20的比例，或其他比例也可以尝试获得首选定制放大。
线圈规范用于震动手电筒
线圈规格为第一个电路不是关键的，作为一个经验法则使线圈长度3倍的磁铁长度。
线圈的匝数决定电压水平，而线圈的厚度决定电流大小。
优选地，为了通过系统获得成比例的更高水平的电流，必须使用许多细丝股代替单一粗丝。
这可以通过使用标准的14/36柔性绝缘电线和包裹一层在管道上，或几层也可以尝试提高电压和电流来实现。
如前所述，磁铁的直径必须略低于管道的内径，以便磁铁能够毫不费力地滑动响应的震动，此外，确保线圈和磁铁之间的最小可能的边际。这种间隙决定了系统的效率系数，间隙越小，效率越高，反之亦然。
你好,
美好的一天。你们的网站对那些电子产品爱好者来说真是太有帮助了。
嗨Swagatam,
美好的一天。对于那些电子爱好者来说，您的网站是一个非常好的信息来源。
对不起，我是新来的。我找不到你的请求页面。但无论如何，我想请求你一个电路，我知道在这个时候这是不常见的。逆变器型空调采用直流压缩机电机和一种新技术电路。许多人意识到这项技术仍然非常昂贵，并不是每个人都能负担得起。我想找到一种方法，让一个正常的交流压缩机在温度设定完成后，转到低速运行，从而复制逆变器的原理。这是为了避免压缩机的开/关操作，消耗大量的功率，我说的是节能。我在什么地方读到热敏电阻可用作这个电路的温度传感器。你有成千上万的电子电路知识，我相信你能做出这样一个。
我很感激有像你这样的网站。
最好的问候,
保罗
电子邮件:casem.apolinario@chiyodacorp.com
a_casem@yahoo.com
非常感谢保罗，
我认为可以使用VFD技术来完成，我已经在这个网站上介绍过了，但是由于您建议的应用程序将需要自动调整，将需要与我发布的略有不同。
我将尝试找出设计，并将很快为你发布它。
我可以包括1.5v的可充电电池到这。如果是，怎么能附上
你可以使用它，在应该连接LED的地方连接它。但如果LED也连接在一起，电池可能无法获得最佳充电。
我的目的是增加发光的时间
长官，加长管子和绕线能提高效率吗，那我能把可充电电池也算进去吗
谢谢你先生
Manjunath，通过使磁铁和管嘴之间的间隙尽可能小，通过使用多纤维导线，通过使管嘴的内表面尽可能光滑，可以提高效率，
绕组的增加会使电压相对于振荡速度增加。
是的，你可以在设计中包含一个可充电电池
是的，如果所有参数都得到适当优化，这是可能的。
Sir Can 220uf电容替换为1000uf电容
如果是，可能是什么表现
Manunath，如果你的电感器和磁铁能够产生超过220uF的存储功率，那么你当然可以使用1000uF，否则它就没有用了
30 SWG电线需要多少匝
200到400圈，做一些试验和错误，并检查哪一个给出最好的结果
我有一个系统可以做到以下几点:
2磅磁铁(假设50 n52 .5″x1″)
垂直振荡
1线圈通过测量(200mV 100mA)
每股10马格x每股10卷x 5股x 2次(向下向上)
= 1000脉冲/周期@(200mV / 100mA /脉冲)
问题1:如何存储和结合每个线圈输出到单个电池(焦耳小偷在每个线圈有意义吗?)
问题2:如何计算千瓦时?
请随时联系我们!
9497026170
在串联线圈和连接桥整流器两端的串联线圈端子。此外，在电桥输出的+/-端添加一个1000uF/25V，在电桥后可以添加焦耳来提高输出电压。
