帖子将简单的220 V至220V直流在线UPS逆变器电路消除。这一想法是亚太先生要求的。
技术规格
我打算建立一个1000瓦的UPS与一个不同的概念(逆变器高压输入直流)。
我将使用18到20个密封电池串联，每个12伏特/ 7 Ah，给一个220+伏特的存储作为输入到一个无变压器逆变器。
您是否可以为此概念建议最简单的电路，该电路应包括电池充电器+保护和通过电源故障切换。后来我将包括太阳能输入。
设计

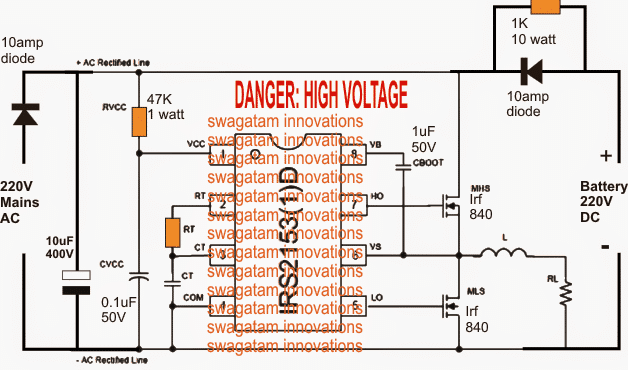

从上图中可以看出，提出的220V直流UPS逆变器电路的设计非常简单。感谢来自国际整流器的IC IRS2153，它包含了所有需要实现的包。
基本上，IC是一个专门的半桥MOSFET驱动器，内置所有所需的安全参数，因此在构建定制的半桥逆变器电路时，我们不必打扰这些。
从图中可以看出，几乎没有什么复杂的，它只是集成了主电源输入和一个等效的额定电池在另一边，实现了一个无麻烦的220V在线UPS电路，固态设计，无噪音，无变压器。
The Rt and Ct are appropriately selected for achieving the required 50 or 60Hz frequency for the output load.
它可以通过使用以下公式来完成：
f = 1/1.453× Rt x Ct，其中Ct的单位是法拉，Rt的单位是Hz, f的单位是Hz。
可以通过一些实验选择L1，使得方波谐波可以控制在某种程度上。
这里，为了避免复杂化，自动过充切断功能不包括在内，而是选择了涓流充电功能充电电池。这可能需要一个相对较长的时间为电池充电，但过度充电的危险被消除，并降低到安全水平。
1K 10瓦特电阻决定电池的充电率，可选电池可以通过适当的外部充电器电路充电。
更新:
由于半桥驱动器IC用于上述设计中，输出将是半波输出，这意味着310V DC输入输出将大约130V RMS，虽然峰值仍然是310V
要获得全波或完整的220V rms，请用一个替换半桥电路全桥驱动器IC电路
我现在使用556 PWM设计800W的PushPull AC-DC SMP，以时钟CD4017，我打算使用2 x 2sc5296（800v，8a）。但是，我不知道如何从CD4017推出饱和度，因为CD4017 @ 10V的最大电流为0.9mA（根据数据表）。2SC5296的最小HFE为4. CD4017的电源为8V，500mA。告诉我最好的BJT用作其基地驱动器;pnp或npn？还向我展示如何连接它，它是常见的发射器，达林顿或Sziklai对吗？详细帮助我！
您可以有关详细信息，请参阅以下文章：
//www.addme-blog.com/2014/10/upgrading-low-power-inverter-to-high.html
行。我可以使用MJE13003代替TIP122和2SC5296代替您建议的电路中的TIP35吗？我不会像你在电路中那样平行。帮助！
MJE13003与Tip122完全不同，因此它们不能互换，
2SC5296可能替代TIP35
但Tip122不能使用300V，如MJE13003，这就是为什么我要求Rememba我的电路是AC到DC，否则矫正Supted D Rite BJT 2使用后的300VDC作为替换2D Tip122
在这种情况下，您可以在Darlington配置中尝试这两种方法，并查看响应....
SIR 7KW逆变器DIGARAM或3HP / 5HP AC SABMARSIBAL PUMP PUC ONER DIGARAM发送给我。
或5马力3相马达直接太阳能
先生Swagatam Majumdar
拜托，我需要一些帮助。RT，CT，LT和LR在图表电路中是什么值？
我对电子产品不太了解，所以我需要知道这些组件的值如何执行项目。
你能帮帮我吗?
谢谢你！
你好Amadeu，
Rt, Ct可以通过数据表中给出的公式来计算，或者你也可以通过一些尝试和错误来找到它。
l不是强制性的，您可以用电线链接替换它... .rl是您的负载，您将与UPS连接
嗨，我的问题有点离题了，抱歉。我试着用我的旧的600w的ups作为逆变器使用锂离子18650电池(3s 16p)。我用手机来保护电池。我的问题是，由于ups被设计为使用深循环电池，它在11.4v时关闭，而我的bms在9v时关闭。我不能充分利用电池的潜力。有什么建议吗?我需要在ups上改变什么才能使ups变好，直到bms切断ups的电源?提前谢谢你，斯瓦塔姆。
嗨Dilandki，
我不认为你可以欺骗UPS外部充电器,解决这个问题的唯一方法可以绕过BMS的UPS充电器和只使用充电电池,或者你可以尝试识别低截止调整UPS董事会,截止9 v
我可以准备这个电路板吗？它的成本是多少
先生需要h桥逆变器的替代电路。所以我发现上面的ic在我的区域。
对于不使用上述集成电路的全桥逆变器，还有其他的解决方案
naseef，您可以尝试以下电路
//www.addme-blog.com/simplest-power-inverter-circuit-using/
先生
使用555的上述CKT不能提供150V直流输入。
当输入为150v时，需要得到110v交流输出
