这篇文章解释了一个简单的三相太阳能潜水泵逆变器电路,它可以通过配置几个IC和几个电源设备来实现。这一想法是卢福诺先生和萨米先生提出的。
电路目标和要求
- 首先,我必须谢谢你和Lufono先生,我有许多太阳能管的太阳能项目,想要制作一个三相逆变器我连接了14到23个250瓦的太阳能电池板,每个太阳能电池板31伏8安培串联,比我有450 vdc到750 vdc。
- 我公司的潜水泵为5.5kw至7.5kw三相220v和380v三相。
- 我还要求在电路中自动控制电机的速度也需要,意思是当太阳能电池板电压上升或下降时,随着时间和阳光电机的速度也自动调整。
- 如果igbt需要GP50R12KT3或其他没有问题,请帮助我,所以,所以,谢谢。
设计

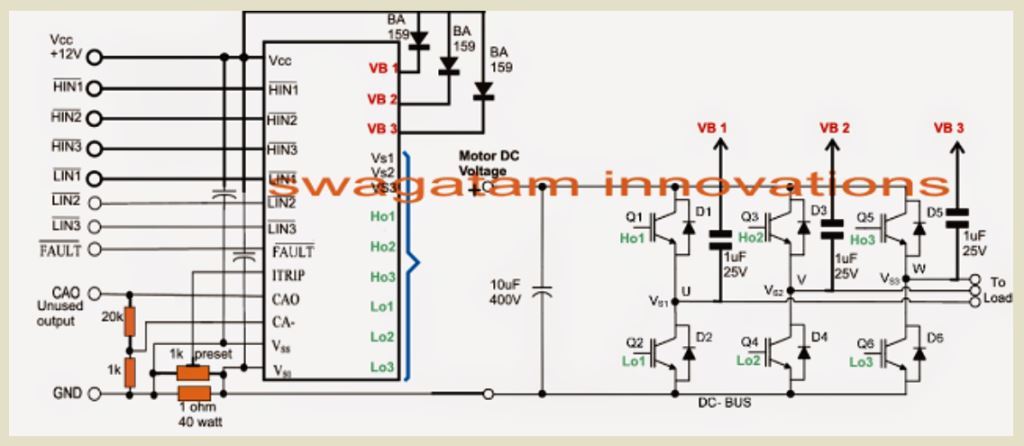

我已经解释过简单的单芯片三相全桥逆变电路中,相同的集成电路可被用于所提出的太阳能泵逆变器电路。3相驱动IC IRS2330的标准配置可以看出以下:
电路图
然而,由于所提到的3个阶段驱动程序需要专用的3相位信号,其触发输入标记为HIN .... LIN,学习简单的触发输入将是第一个重要的三相信号发生器电路使用opamps可以与上述设计集成为预期的结果..
它不需要是正弦波3相信号,一个简单的方波120度相移PWM发生器可以用于应用,如下图所示:
3相发生器示意图
上述三相发电机电路可通过以下方式进一步修改,以便可将其馈送至第一幅图中所示的三相驱动器IC:
使用BJT缓冲阶段

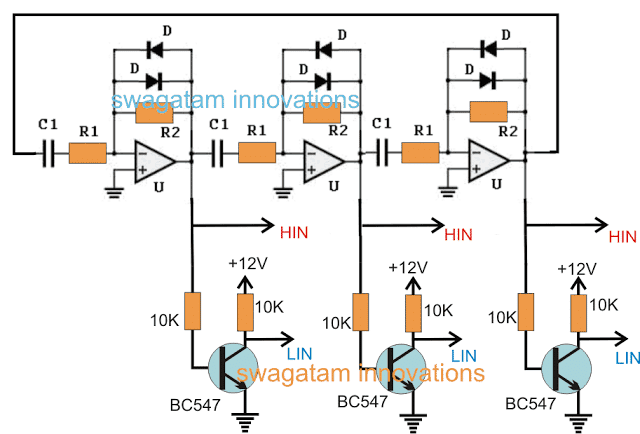

这里,我们看到如何从3相发电机运放的输出被使用晶体管的反相器用于产生所需的3外的相位通道的IRS2330 3相逆变器驱动器IC的HIN ... LIN输入缓冲。
与驱动器连接的负载MOSFET或IGBT现在将接收方波3相工作电压,这可能是我们应用中的潜水泵电机,根据请求。

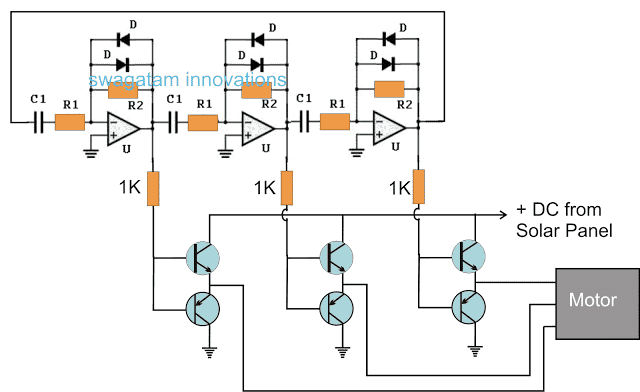

如果IC IRS2330在当地市场上很难获得,则可以实施以下更便宜的半波太阳能潜水逆变器电路概念,尽管其瓦特效率降低50%。
的双极结型晶体管可以用合适的额定的MOSFET代替或IGBT的配置......其余是非常简单的,不需要太多的解释。
科莫vai吗?颇得DAR nomes一个CADA MOSFET,对阙欧盟possa FAZER埃斯特CIRCUITO?obrigado。
金属氧化物场效应晶体管将取决于负载的电压和电流。根据它们的VDD和ID值,其必须比负荷规格高25%选择它们。
科莫vai吗?我们在公元前547年还是公元前557年拍摄的最后图像?Obrigado。
您好,上一张图片中BC547/BC557不能使用,因为它们不能处理高电压、大电流的电机负载。
你可以用IGBT来代替
这很好,但是驱动泵的输出电压是多少。是否可能有12伏到24伏交流电的输出。
谢谢你!是的,如果晶体管的电源是12V或24V,那么输出也是3相12V或24V
嗨,我正在尝试做与这个电路类似的事情,我想问一个问题:
你注意到你连接了14到23个250瓦的太阳能电池板,每个太阳能电池板31伏8安培串联,比我有450 vdc到750 vdc。
你是如何将直流电压降低到12V来供应三相驱动IC IRS2330的?
谢谢
嗨,你可以很容易地减少使用40V 12V的开关调节器,或使用4K75瓦特电阻,和12V的齐纳二极管
枝赃物。是否有任何可用的单相太阳能潜水泵这需要在最大从太阳能电池板的300VDC,并直接倒至220VAC电路。我也应该有220伏交流电源输入和输出的路径为220V为好。
你能帮忙做这样的设计吗
嗨,比努斯,是的,这是可能的。你只需要建立和优化一个全桥逆变电路的目的。有关更多信息,请参阅以下文章:
//www.addme-blog.com/simplest-full-bridge-inverter-circuit/
//www.addme-blog.com/5kva-transformerless-inverter-circuit/
希斯瓦格
我是比努斯。我有一个关于这个太阳能泵逆变器的问题。该设计适用于0.47 ~ 1.1kw的单相小泵。以及在pv - ie串联连接的配置中需要多少直流电压最大值。
如果你帮我一个简单的太阳能泵驱动电路单相和三相,我会很感激。带有显示器和最小灵敏度系统,可以自动调节阳光的变化。
顺致敬意,
建国
嗨,比努斯,这个想法很简单,首先你必须有一个1.1千瓦的太阳能电池板,然后你必须有一个1.1千瓦的逆变器,它可以利用太阳能电压和电流提供1.1千瓦的220伏电压…一旦你有了这两个参数固定,你可以很容易地从安装运行你的泵电机。
为了自动调整太阳光,你需要一个太阳跟踪器,这是另一个需要实现的参数…
谢谢你,斯瓦格,现在的问题是太阳跟踪器负责自动调整泵的速度,由于阳光的变化。逆变器应能显示其输入电压、功率以及输出。
如果有任何一个环节对于我将不胜感激的指南。
谢谢斯瓦格工程师。
嗨Binus,对于逆变器,您可以使用以下设计:

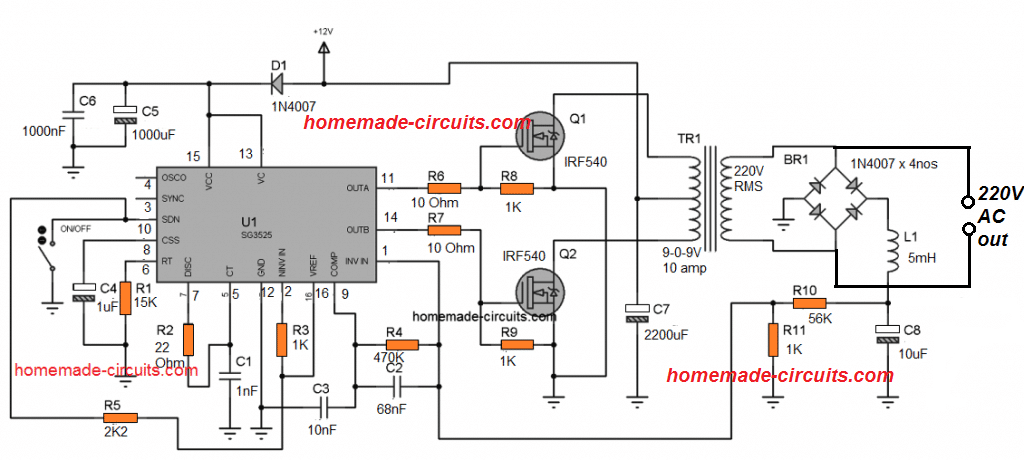

//www.addme-blog.com/wp-content/uploads/2019/04/feedback-1024×460.png该设计包括自动输出电压控制。
对于太阳能跟踪器,您可以参考以下电路和机制设置:
简单的太阳能跟踪系统-机制和工作
感谢您对赃物的逆变电路。它有内置的电池充电器控制器或MPPT。什么评级是电路
欢迎你,比努斯,不,电路只是一个逆变器,它没有电池充电器或MPPT…如果使用太阳能跟踪器,MPPT将不需要。通过增加MOSFET功率和变压器功率,可以提高额定值…
而且逆变器为它直接使用太阳能的电压和电流,电源220V需要什么来实现这一目标。就是这样,作为电池逆变器电路相同
为了实现你的太阳能电池板必须在额定在310 V DC
好的,串联正确,使用哪个电路。你有一个太阳能驱动电路,可以驱动1-2马力的泵吗。如果所提供的电路为2.5kva,而我需要5kva,我如何才能最好地调整电路。
可以串联添加较小的太阳能电池板获得310 V直流的最终的输出,然后与从本文所述第二逆变器电路使用它:
//www.addme-blog.com/5kva-transformerless-inverter-circuit/
这些都可以成为任何人,其非常复杂的是新的电子产品
嗨赃物。是否有可能接单相泵3相太阳能驱动,以及如何对。也如何调整电路,以单相直接太阳能逆变器。
嗨Binus,我不认为单相泵可以连接到3个相位源,没有简单的方法将所有3相移入单相电机......
COMO VAI?NESTE PRIMEIRO ESQUEMA,QUAL MOSFET POSSO城市搜救,PARA UM MOTOR DE 1000瓦?OBRIGADO。
在第一张图中,显示了IGBT,但您也可以使用MOSFET,额定值将取决于您的具体应用规范
好吧?我想我能组装这个方案,改装的交流发电机。但我更喜欢mosfet,因为它更便宜。我想让你帮我选择mosfet, 1000瓦。请谢谢你。
请提供交流发电机....的电压和电流规格
嗨,你好吗?我相信这是更好的,考虑交流发电机,修改,800瓦,电压24伏,电流35 AP。它将安装在负载自行车上,谢谢。
嗨,您可以尝试任何100V 50放大器MOSFET,如下所示:
https://www.mouser.in/datasheet/2/427/sqd50n10-8m9l-1764727.pdf
亲爱的先生,
我们需要一个用于太阳能泵控制器的PCB,
你有解决办法。
感谢和问候
9786077355
对不起Thilagar,我不作多氯联苯
先生vb1 vb2 vb3 kanha connect karana hai igbt se jo输出nikal raha hai谢谢先生
上BA159的相应的阴极
嗨,斯瓦格
回到深井泵的三相发电机系统。我开始整理一些装备,现在正在做一些更多的研究。
看你提供的链接(//www.addme-blog.com/arduino-3-phase-inverter-circuit-with-code/)我猜测输出是方波。通常不是大多数设备的问题。但是,我已经读过,感应电机可能无法响应方波输入。据我所知,这里周围的深井泵都是诱导。
我是继续浪费我的时间吗?我希望没有你的建议。如果看起来是一个问题,那么我需要扩展我的到达框外。
谢谢
维克·布劳恩
嗨,维克,我想你应该试试上面的方波设计,看看它的反应如何。实际上,成功地完成上述设计是至关重要的,如果有必要的话,这种设计可以很容易地通过外部电路转换成正弦波。
嗨瓦马塔姆先生
我想找你的名字,但没找到。所以我们暂时得正式一点。
伟大的网站。
我是一名专业电气工程师在成为一名学校教师并用电子设计等触摸之前回到黑暗时代,所以我的知识充其量。
我的问题是:
在澳大利亚,我们的电压为240V单倍和415V 3相。我需要修改哪些修改,以便您的电路运行5kW深井泵。我与建筑电路等合理胜任。
我想开始独立于电网,这似乎是一个很好的解决方案。我有很多太阳能电池板。
谢谢
维克·布劳恩
嗨Victor,Swagatam是我的拳头名字,你可以叫我“赃物”。我很高兴你喜欢我的网站!我建议您构建以下链接设计。由于Arduino的存在,3相发生器部分变得更容易和准确。您可以使用较低额定MOSFET构建较小的版本,如果一切顺利,您可以根据5KVA规格更换具有更高额定MOSFET或IGBT的设备。
//www.addme-blog.com/arduino-3-phase-inverter-circuit-with-code/
如果您还有疑问,请告诉我!
先生,请给我一份闭环步进电机驱动的电路图。Nema 17步进电机我使用我的3d打印机。我想给电机加一个光学编码器。所以,请试着给我一个混合步进驱动电路
对不起,苏迪普,我现在没有这个电路!!
嗨Swagatam,
我住在南非与漂亮的日照条件
我想直接从太阳能电池板上直接运行单相游泳池泵0.75 kW - 一旦太阳能电池板预测正确的电压和放大器,泵电机必须在阳光淡化泵必须停止时,泵电机必须开始和晚上.你有一个赛车啤酒吗?或者你可以调整一个工作的电路和设计吗?
嗨,女孩,
我想你可以简单地尝试基于IC 555从下面的文章最后电路。
https://www.homemade-circuards.com/how-to-make-light-activated-day-night/
通过选择R1的选择足够足够的阳光足够的阳光使继电器触点连接,继电器开启并操作泵,一旦阳光下降到给定阈值以下,就会关闭。
非常感谢
先生请提供三相信号发生器的销图提供电路
您可以尝试以下设计,这是一个经过测试的设计。
//www.addme-blog.com/3-phase-signal-generator-using/
请注意,3相逆变电路是一个非常复杂的电路,绝对不推荐新人,风险自担构建它,如果你不是这方面的专家...
我可以用LM 324代替LF411吗
是的你可以尝试lm324 ...有人告诉我,opamp电路不起作用,但我不相信它,因为电路是从顶部技术网站中的一个看起来并对我来说看起来正确..
非常感谢,先生
我要去试试这个
谢谢您的回复,先生
我可以使用单相变压器在更换的三相变压器
如何将你连接在这个设计中的单相变压器?
将MOSFET连接到变压器的输入作为单相变压器
如何将电压从12v增加到240v
B
请告诉我用的示意性的单相变压器将如何与上述电路连接,并且也如何TRAFO的输出可以用一个3相负载连接。
先生,我想做三相逆变器
12伏直流至240伏交流电源,先生,请指导我
阿布舍克,我已经有这条赛道在这个网站上,你可以使用顶部的搜索框搜索它...。
如果我们通过MOSFET取代BJT,我们不需要MOSFET驱动程序?
是的,这是正确的,你可以尝试反向的上MOSFET和N沟道的低配置,使用P沟道......并添加3V稳压二极管到其栅极允许死区时间。
我每次重建电路的电路,但似乎无法得到它的工作在哪里呢对有波电路上的太阳能电池板饲料负
解释一个模拟输出,可对我来说很难。
所有标有“接地”标志的接头必须与电源负极连接。
此外,opamp供应管脚也需要连接到12V电压供应。
我希望你能适当地联系所有这些。
再会
我有一个24V的太阳能泵采用24V控制器运行泵我想刷少电机知道如何建立该控制器的泵具有3线运行它
您可以使用上述文章中解释的概念…。
您好Swagatam,在替代电路上有没有更换LF411
你好Lufono,您可以使用任何其他opamp具有高转换率,低功耗和高速性能....虽然这些对建议的设计不是至关重要的,但将有助于实现更好的整体响应....你也可以试试IC741,看看是否有效....我相信它也会起作用。
确保使用一个3V齐纳二极管与相应的晶体管的基极电阻器,以防止小的偏移电压引起假BJT的触发
谢谢,先生,我不知道该说什么谢谢,我要说你是我最好的老师。一般一般,谢谢,愿你平安长寿。
谢谢积极的思想家,乐趣就是我的!
你好Swagatam,它将需要一段时间才能收到我从Aliexpress订购的IRS2330。与此同时,我想使用您建议的更便宜的半波太阳能潜水逆变器电路概念,因为LF411提供了本地问题。问题是如何将LF11连接到电路,并且它是一个LF11或三个,而且为0.55kW负载,什么将是合适的IGBT或MOSFET。将欣赏您的帮助
您好Lufono,您需要四个LF411 IC,并如图所示连接每个。
MOSFET可以是IRf450,因为电压处于电源水平。
谢谢你的快速反应,我正在测试上面的电路在面包板上,一旦一切都好,我会在pcb上制作它,并张贴细节,再次感谢为我的解决方案直接向前的电路
欢迎你,卢福诺,请确保你建立和它的阶段明智
先生,我想通过电话与您联系。您可以打电话给我先生,我的电话号码是919740790078,或者告诉我您的电话号码吗
对不起,一个电话交谈是不可能的。
你好,先生,我想要240vdc到240vac单相2kw逆变器,它的电路图,请建议我,先生
你好ragahvendra,您可以在上述概念或以下的一个
//www.addme-blog.com/2016/04/solar-inverter-circuit-for-15-ton-ac.html
