在这篇文章中，我们将构建一个数字时钟使用7段LED显示与Arduino控制设计。

电路是如何工作的

所提出的7段时钟电路价格低廉，即使是初学者在Arduino中也可以轻松完成。这个时钟由四个7段显示组成，两个显示小时，两个显示分钟。

该显示器与IC 4026配对，设计用于驱动7段显示器。每个IC 4026由Arduino控制。

这个钟有“哔哔提醒”功能，每一小时开始都会发出“哔哔”声，不用看钟就能大致知道时间。这个闹钟没有闹钟功能。

Arduino代码不需要任何特殊的库来编译程序。时钟的设计非常简约，只有四个显示屏和两个led AM/PM指示，除了每小时发出哔哔声外，没有其他花哨的功能。

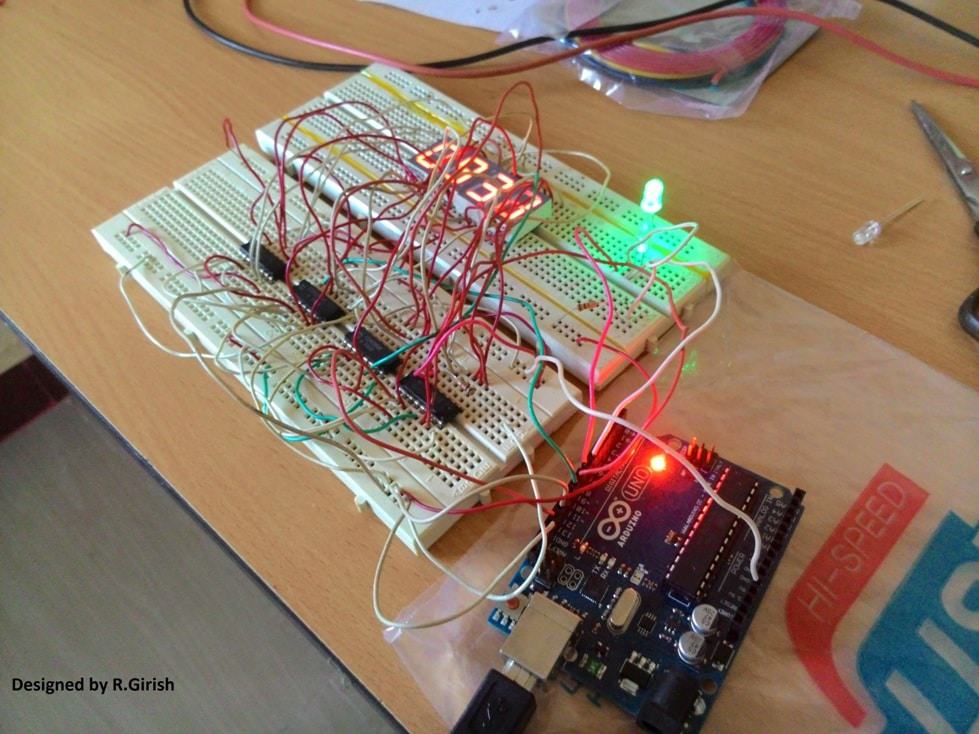

作者的原型:

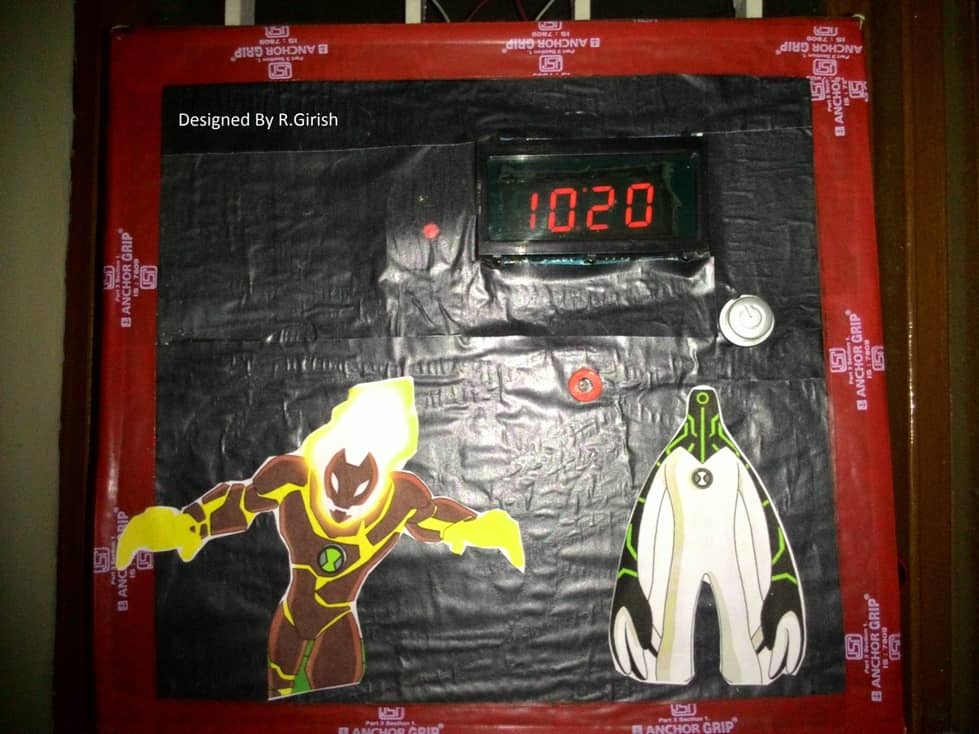

以下是一个使用纸板和废弃材料的完整原型:

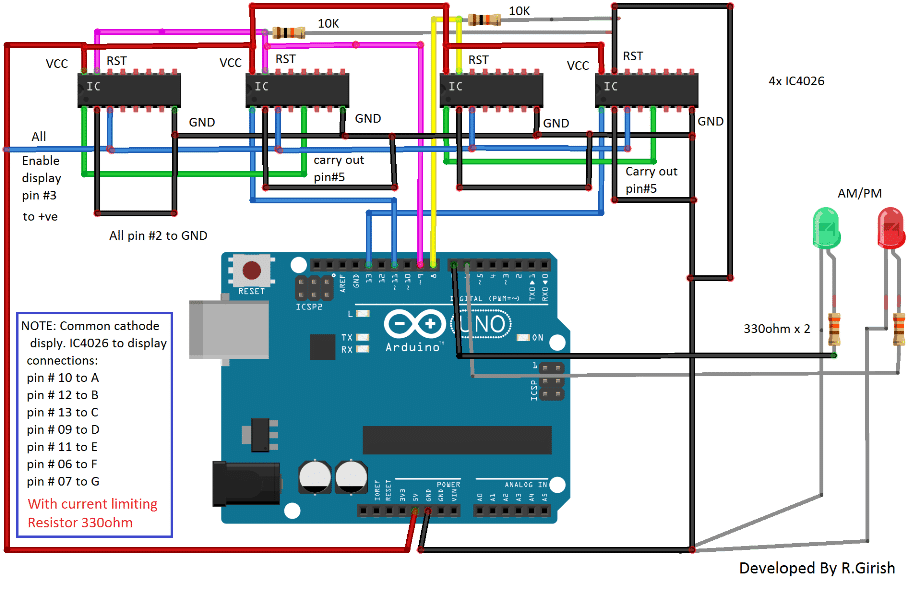

设计:

该电路由4块控制7段显示的IC 4026芯片和时钟的大脑arduino组成。2个下拉电阻连接到IC 4026的复位引脚上，以避免因静电引起的意外复位。AM/PM指示灯连接arduino与330欧姆限流电阻。

注:220欧姆至330欧姆的电阻应连接每段显示。

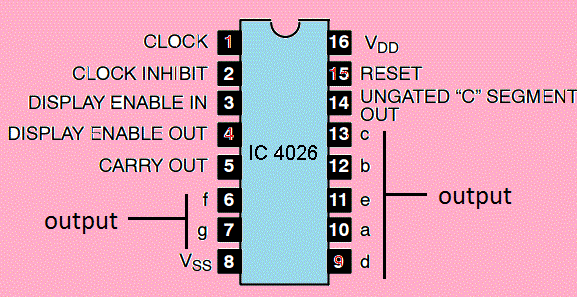

IC 4026的引脚配置:

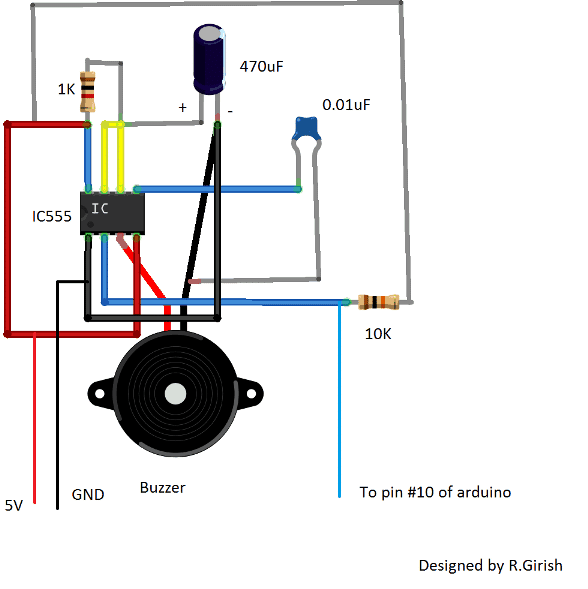

蜂鸣器电路:

寻呼机电路是利用IC555设计的单稳态多谐振荡器。当一个负脉冲被馈送到IC555的引脚2号，它哔哔大约一秒钟。这个音频提醒可以帮助用户大致了解时间。IC555的2号脚应该连接到arduino的10号脚。

程序代码:

//--------- 项目由R.Girish ---------------// int薄荷= 13; int小时= 11; int beep = 10; int rst = 8;//重置为铸币ic。 int rsth = 9;//重置为HRS ic。 int是= 7; int点= 6; int y = 0; int t = 0; int x = 0; 无效的设置() ｛ pinMode (beep、输出); pinMode(小时、输出); pinMode(点、输出); pinMode(点、输出); pinMode(薄荷、输出); pinMode (rst、输出); pinMode (rsth、输出); ｝无效循环() ｛ digitalWrite(哔哔声,1); digitalWrite (13,0); 延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); digitalWrite (13 - 1); t = t + 1; 如果(t = = 60) ｛ digitalWrite (rst, 1); digitalWrite (rst 0); digitalWrite(1小时); digitalWrite(小时,0); digitalWrite(哔哔声,0); digitalWrite(哔哔声,1); x = x + 1; y = y + 1; t = 0; 延迟(2000);//错误修正(随温度变化) ｝ if(x==13) //在12'O时钟后显示1'O时钟。｛ digitalWrite (rsth, 1); digitalWrite (rsth 0); digitalWrite(1小时); digitalWrite(小时,0); x = 1; ｝如果(y < 12) ｛ digitalWrite (, 1); digitalWrite (pm, 0); ｝如果(y > = 12) ｛ digitalWrite(点,1); digitalWrite(点,0); ｝如果(y = = 24) y = 0; ｝ //--------- 项目由R.Girish ---------------//

如何设置时间:

作为极简设计，“重置按钮”可以用来设置时间。但是用户必须借助参考时钟来设置时间。用户必须在12点整重置arduino。一是这个完成了，时钟自己更新时间。

注意:由于上面所解释的使用Arduino的7段数字时钟没有“实时时钟芯片”，为了保持时间的准确性，有可能由于环境温度的变化导致时间的lead/lag。

纠正这个问题的步骤如下:

•如果您的时钟领先参考时钟的时间几秒，它需要慢下来，记下差异，并在程序中输入以毫秒为单位的值。

延迟(2000);这将会每小时慢几秒。

•用您的值替换2000。

•如果你的时钟滞后设置“延迟(0);//错误修正(随时间变化)"，并在程序中做以下更改:

延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); 来延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); 延迟(10000); 延迟(9700);

用你的价值来代替“delay(9700);”来加快每分钟的时间。

这些步骤并不能保证时间总是准确的，但它有助于保持时间的最小误差。设计方案为12小时时钟。

Swagatam说

太好了，德文达尔先生，很高兴你喜欢!

祝你一切顺利!!
放进Sikriwal说

我如何写arduino的输出到任何txt文件在我的电脑只有…
Uttam Dutta说

使用哪种7 segg显示，CA或CC类型，我可以使用1英寸大小的7 segg显示
- Swagatam说

  普通阴极，图中已经给出了
Uttam Dutta说

对于普通的阳极式显示器，如果尺寸稍大一点，比如1.5英寸的显示器，需要什么修改的硬件和软件呢
- Swagatam说

  在我看来，同样的设计也可以用于上述的显示!
- kwintpy说

  啊，你会做闹钟吗?
  - kwintoy说

    闹钟，就像7段LED一样。
    - 赃物说

      如果可能的话，我会尽快更新设计
      - kwintoy说

        好的，希望你这周能来。
        谢谢. .
      - kwintoy说

        长官，IC不是4026，而是4511。我们是否可以使用这个IC而不是4026?
        谢谢^ _ ^

        赃物说

        Kwintoy，这是可能的，但电路配置将不同
      - kwintoy说

        我们可以使用相同的代码吗?

        赃物说

        不，这行不通……
