70瓦立体声放大电路

在这篇文章中，我们学习如何建立一个简单的70 + 70瓦立体声功率放大器电路使用晶体管。下面的文章提供了整个设计以及电源和PCB布局。

电路描述

所提出的70瓦立体声放大电路的工作原理可以从以下解释来理解:

下图中只显示了一个通道，需要两个相同的通道才能得到左右立体效果。

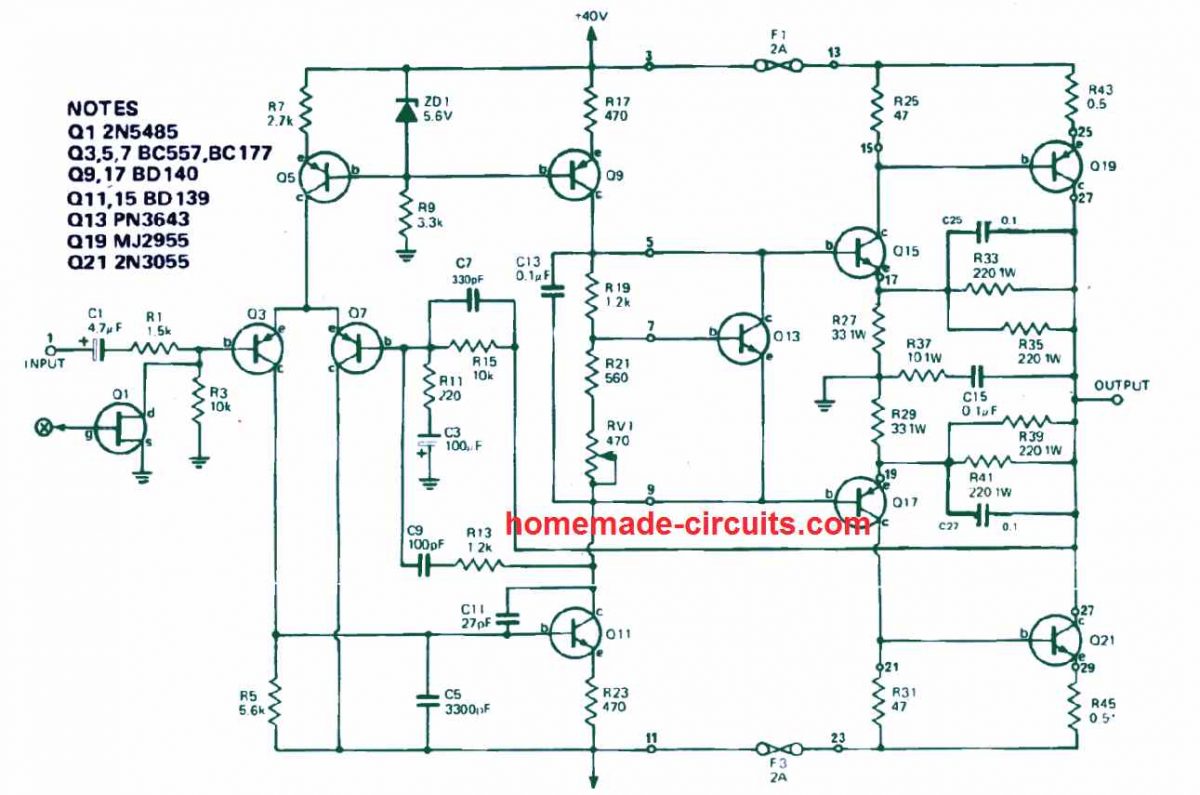

参考上面的电路图，音乐输入信号通过C1和R1施加到Q3底座上。晶体管Q3和晶体管Q7工作起来就像一个差分对。晶体管Q5被配置为一个恒定电流源，其中电流是使用公式确定的是15.6 V (ZD1) - 0.6 (Q5)/2700 (R7)，这大约等于2ma。这个电流在Q3和Q7晶体管之间统一使用。

晶体管Q9也像一个恒定电流源提供大约10毫安，在没有输入信号的情况下，通过Q13和Q11驱动。差分晶体管对调节Q11, Q11反过来控制其集电极上的电压。

R19和R21电阻器连同电位器RV1，调节Q13的电压到大约1.9伏。

然而，由于Q13连接到散热片上，该电压可能会随着散热片温度的变化而波动。

假设在指示的点5和9上的电压均匀分布到零伏左右(即±0.95伏)，电流将通过晶体管Q15和Q17固定在大约12毫安。

47欧姆电阻是R25和R31，产生的电压降足以轻微打开输出晶体管，从而产生大约100毫安的静态电流。这种静态电流可以通过电位器RV1进行调节和设置。

电阻R33, R35, R39, R41配置和用于应用本地反馈到输出阶段。这为输出级提供了大约4倍的电压增益。

通过电阻R15实现的一般反馈，有助于放大器得到必要的增益控制。保险丝确保放大器保持保护输出短路和过载条件。

为了达到良好的温度稳定性，必须将Q13连接到适当额定的散热器上。因此，Q13可以自动适应和调节偏置电压。

部件C9/R13, CS, C7, C11, C25和C27用于包括足够的频率稳定性的放大器。

防止重击声音

即使这个70瓦的立体声功率放大器本身不会引起一个电源开关“砰”的声音通过扬声器前置放大器电路如果使用可能会导致此问题。

为了减少任何种类的在扬声器上敲击声音， Q1可以使输入级在每个电源开关上短路约2秒，并在电源开关时瞬间短路。

电力供应

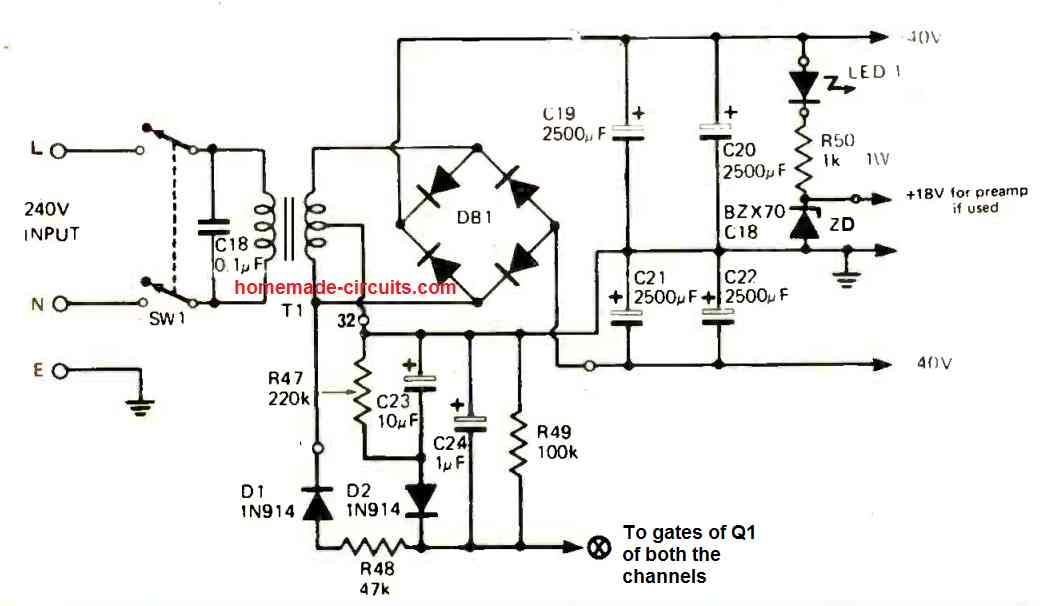

电源实际上是一个标准的全波桥有一个中心抽头，它产生了+ 40伏和-40伏的双电源和接地电压，用于操作70瓦的立体声放大器。

二极管D1整流的第二个负电源是用来控制两个通道的Q1场效应管。由于二极管中包含串联电阻，电容C24充电缓慢。此外，当C23充电时，它也增加了电源开关ON和switch off的轻微延迟。

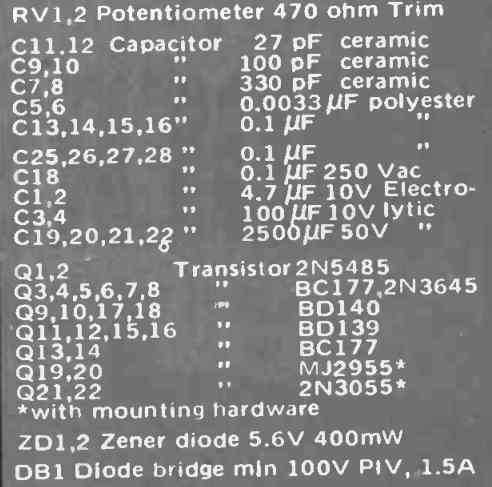

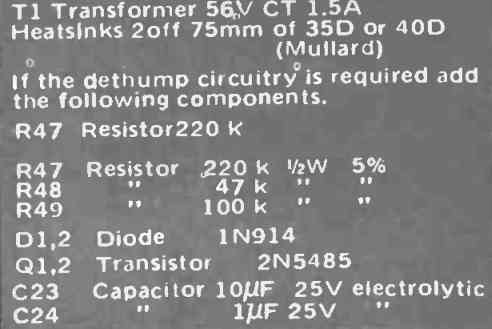

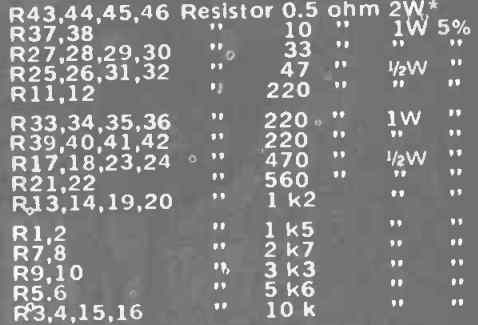

零件清单

如何设置

这个70瓦立体声放大器电路需要的唯一设置程序是偏置电流。这种设置通常可以在输出阶段用一个与电源串联的电流表来完成。在此过程中，请确保扬声器与放大器输出没有连接，且输入端对地短路。

在此之后，预设RV1被调整以确保大约20毫安的电流。

但请记住，如果出现或发生重大错误，执行此程序将导致电流表和输出晶体管被破坏。

为了防止这种情况的发生，我们提出了一个替代的设置程序，如下所示。

拆卸熔断器，并在熔断器支架上安装220欧姆半瓦电阻器。现在开始调整RV1，直到大约，4伏是通过这些220欧姆电阻实现。

如果出现严重故障，220欧姆电阻将开始咝咝作响，可能只是烧起来。

但是任何其他严重的伤害都不会发生在放大器上，因为电阻会限制放大器电路的绝对最大电流。

一旦以上解释的偏置设置完成，您可以删除220欧姆电阻和更换保险丝持有人与实际保险丝。

在上述设置过程中，你可能会看到，220欧姆连接在积极的一面保险丝持有人是有点不同的电阻连接在负引线。这是因为在输出电压内可能存在一个较小的偏置。然而，只要达到4伏左右的典型电压值，这就足够了。

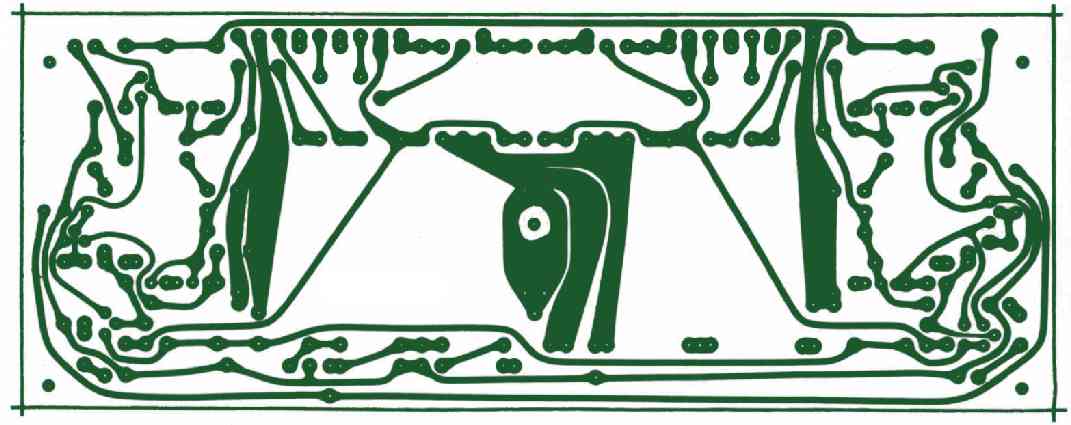

PCB设计
