该帖子解释了一种水族喂食器定时器电路，它通过各自的罐控制，按照预定的时间顺序维持一组连续的操作。这个主意是麦克先生提出的。
技术规格
我在试着做一个定时器电路来控制自动喂鱼器。它需要在12伏电压下工作。它需要操作两个继电器。两者都需要同时出现。
第一个继电器需要在5.2秒后关闭。第二个继电器需要在7秒后关闭。然后这个过程需要在24小时内重复。你也可以将16伏交流电转换成12伏直流电。
谢谢你迈克

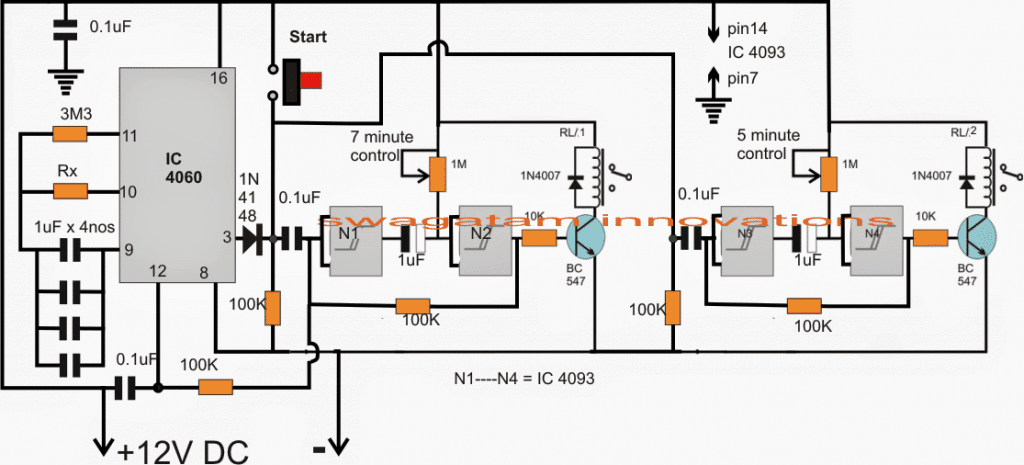

线路图
设计
如图所示，N1, N2和N3, N4是来自IC 4093的4个NAND门，配置为触发器定时器级。
N1、N2组成7秒延时定时器，周期可以通过1M锅进行调节和设置，同样N3、N4连接为第二5.2秒延时发生器阶段。
IC 4060被设计为24小时计时电路，以满足所需时间序列的循环要求。
当电路通电时，N1和N3输入端的0.1uF电容通过100k电阻将各自的输入接地，产生跨栅输出的负锁存器，从而保持晶体管继电器驱动器处于关闭状态。
现在，为了启动电路，“开始”按钮被按下，使门闩锁恢复到继电器上的正开关同时。这种情况迫使IC 4060的pin12变得高，因此它暂时处于禁用状态。
根据该设置1米锅的,大约5分钟后的电容器N3先指控迫使陶瓷输入输出高,再次恢复门闩-首先关掉5秒继电器,完全以同样的方式N2继电器之前,下一个2秒后关闭。
上述情况导致N2的输出和输入的N1“低”这意味着现在pin12需要启用IC 4060的“低”让它开始计数,直到规定的24小时时间流逝,当其pin3高导致自动触发上面的解释循环。
现在，只要水族馆馈线电路处于通电状态，这个过程就会不断重复。
斯瓦塔姆，谢谢你的快速设计。我明天就开始建赛道。我有两个问题。引脚10的电阻rx值是什么?引脚9的4nos是什么意思?输入到门上的两个罐子分别是7分钟和5分钟。它们真的是7秒和5秒吗?
谢谢你！
迈克
不客气，迈克!Rx可以用T(out)公式计算，如下所示:
3. bp.blogspot.com/-dbqcqmpnhia/urewilihrwi/aaaaaaaac8w/ab6ny7q4p2i/s1600/4060 + + formula.png频率
或者可以通过一些尝试和错误找到....首先尝试任意Rx与一个相对较小的值电阻，看看多少分钟后pin3的4060变得高，一旦你实现了这个示例持续时间，你可以尝试找到比例的24小时电阻Rx通过比较示例时间。
pin9带有4个1uF的非极性电容，这些电容与Rx一起决定了IC的预期24小时延迟，改变其中任何一个都会改变IC的定时响应....可以假设响应是线性的
嗨Swagatam,
感谢这个需要的设计，一个请求-如果我想喂鱼两次(早上/晚上)，我们需要做什么改变。
问候
塔·
由于Gopal,
上述设计是特定于应用程序的，可能不适合您的要求。
相反，你可以尝试以下设计:
//www.addme-blog.com/2012/04/how-to-make-simple-programmable-timer.html
上定时器可以设置为产生6小时的延迟，而下IC可以根据馈线机制上的时间规格进行调整。
．．抱歉，上面的IC应该设置为12小时的延迟。
先生，请帮我规划一下
对虾自动送料器上的循环计时器。
在2.12v直流电机运行pls电路，先生
Sreenu，这里是你可以申请项目的电路
//www.addme-blog.com/how-to-make-incubator-timer-egg/
您好，先生，谢谢您的设计。但问题是，我们应该把鱼食放在哪里?n我们可以从哪里得到食物?
在这方面帮助我，再次感谢你。
你好，Seema，上面设计的电路是给鱼饲料喂入电机机构的控制器模块。
本文未详细介绍其工作原理，仅对电路控制器阶段作了说明
先生鱼饲料电路可以但是。如何连接n1.n2。n3 n4 4093 ic哪个引脚连接
告诉我先生
先生，喂鱼电路我不太明白，请发给我，先生，请注明ic引脚连接轨道和部件名称。
你可以有两个输入在一边短路一个输出从N1, N2…平方的另一边终止?对的,
如果你看到如下所示的4093图像，你会发现每个门有两个输入和一个输出，你只需要使用这两个输入和各自门的一个输出引脚，并将它们通过图中所示的N1 -N4门连接起来
//www.addme-blog.com/wp-content/uploads/2012/02/IC4093.png
记住上面显示的电路不是为新来者，它是为那些精通所有电子基础知识的人，所以要小心行事。
0.1uf到n1.4093 IC，该引脚编号连接先生
在IC内部的四个门中，N1要用哪个门?根据您的选择，您可以使用pin1/2，或pin5/6, pin9/8, pin12/13作为输入....取决于您想在那个位置使用哪个门，所有门都具有相同的性质，您可以在N1 -N4....的任何地方使用任何门
