这篇文章解释了一种电路，该电路将按照用户通过内置电位器设定的预定延迟率顺序关闭一组灯。这些想法是阿扎姆·贾马尔先生提出的
技术规格
我想做一个电路，它的工作原理如下：我有9个25瓦的CFL灯泡，我想当我关掉第一个灯泡时，每5分钟后，剩余的灯就会定期熄灭，就像每盏灯在5分钟后熄灭一样，其他的方法是，在45分钟内，所有9盏灯分别熄灭。
请帮帮我?
设计
电路的功能可以理解为:
下面的第一个电路是一个简单的IC 555和IC 4017灯追逐器，以5分钟的速度产生灯的基本顺序，时间频率由100k壶设置确定。
它必须被设置为产生一个频率，可能是所需测序率的50%，这意味着它必须被设置为以2.5分钟的速率产生开和关周期。
第二个电路是一个简单的基于SCR的继电器驱动电路，需要在4017 IC的预期输出端重复9次。
根据请求，只要SPDT切换到接地位置，IC555将保持禁用状态，并且第一个灯（1）将无限期保持打开状态。
同样在这个位置，从pin2开始IC 4017的所有pinout被锁定在零电压，这意味着连接的可控硅继电器驱动器有他们的继电器在他们的N/C位置，确保所有连接的灯保持开关ON。
因此，IC 4017从引脚2到引脚11的所有九个灯现在都处于激活位置，同时与SPDT晶体管继电器驱动级相关的灯1也处于激活位置。
当SPDT被拨动时，第一盏灯(1)被关闭，555定时器电路开始计数过程。
5分钟后，555 IC输入它的第一个合法脉冲到pin14的4017使pin2走高，然后锁住相关的可控硅继电器驱动器关闭顺序中的第一个灯。
再过5分钟，pin4变高，关闭相关SCR继电器驱动灯，并重复该过程，直到序列中的最后一个pin11激活，关闭序列中的最后一个灯，这也会锁定IC555的引脚4，冻结整个电路，直到用户重置操作，重新启动循环。

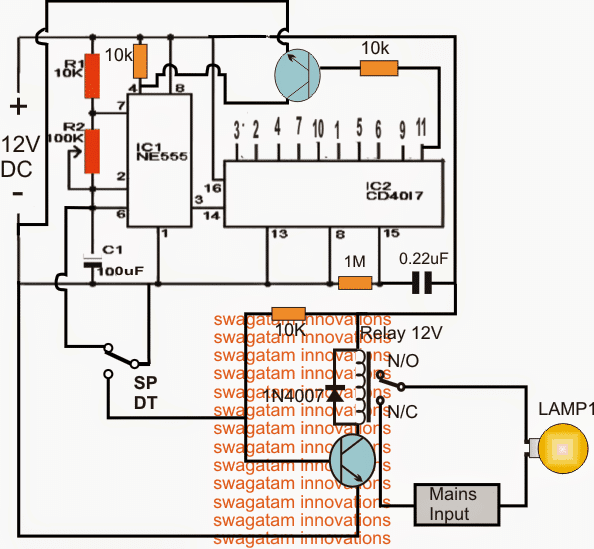

电路图

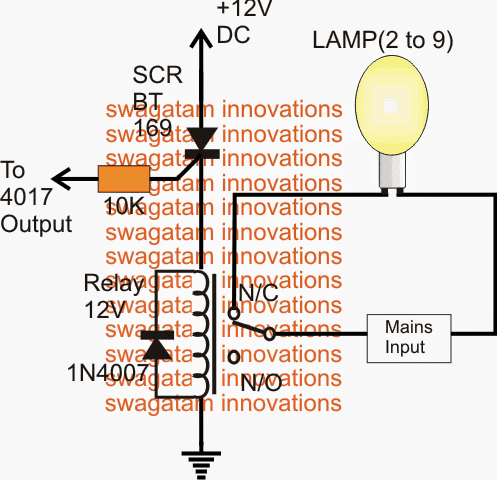

继电器驱动阶段
嗨，斯瓦加坦，
谢谢你的回复。
很抱歉再次打扰你，但我不知道如何保持更多的输出高。我已经尝试研究使用4060 IC的其他电路，但他们大多是定时器电路，只有一个输出高一次。
我想实现什么后，连接到12V直流电路。
电路应该随机打开输出，更多的输出可以在一段时间内保持高电平，然后关闭。当电路完成所有输出时，应该进行复位以重新开始。
你能帮我一下吗？我将非常感谢你的帮助。
先谢谢你。
我会把问题从Hangout发到你的邮箱。
嗨,亨瑞克,
您可以使用IC的pin1/2/3在一段时间内实现负载的同时接通，例如，如果pin3设置为接通8分钟，pin2将接通4分钟，pin1将接通2分钟……这意味着在2分钟内，这些输出端上的所有三个灯将同时接通，或者，在4分钟内，至少有2盏灯将点亮……如果您使用其他后续引脚，则您可能会同时点亮至少5盏灯至少1分钟，或同时点亮6盏灯至少30秒，依此类推…。
嗨，斯瓦加坦，
非常感谢您的回复。
我是相当新的建筑电子，所以请原谅我如果我问愚蠢的问题。
是否有可能在4060 IC上同时保持更多的高输出?
如果不能，我能不能用一个晶体管继电器驱动和一个电容保持它高?
我想连接LED的输出，并有更多的他们在同一时间在随机顺序。
我看到引脚7是第一个输出，引脚5是第二个输出，而输出5使用IC 4060从简单的定时器电路中生成精确的引脚7的双时间周期。
这是否意味着输出7保持高电平1秒。输出5保持高2秒或它是输出高之前的时间周期?
顺便问一下，你知道我关于探测火车模型机车的问题了吗？我太傻了，竟然通过我从未使用过的谷歌社交网站来问你。我可以把我的问题贴在这里还是通过电子邮件？
再次感谢您对我们这些新手的帮助。
嗨,亨瑞克,
是的，一次可以在多个管脚上获得高电平，是的，从管脚7开始到管脚3依次生成2倍的时间间隔是前一个管脚时间间隔的两倍或前一个管脚频率的1/2也是正确的。
我还没有在hangout看到你的问题，如果可能的话，我会去看看。
嗨，斯瓦加坦，
非常感谢你所有伟大的图表和解释。
你的电路在一个周期的顺序开关灯使我认为也许这个电路的修改版本可以帮助我生产一个生活的房子电路。
我想要一个以随机顺序打开/关闭输出的电路。模拟不同房间的灯光打开/关闭的起居室或办公楼。如果可能，每个输出都是随机顺序的。1号房间可以开着，2号房间可以关着等等。
这条赛道是为我的铁路模型设计的。
当所有输出升高时，电路应自动复位。
我希望你能理解我的意思。
先谢谢你，
亨瑞克·劳里森、丹麦
嗨,亨瑞克,谢谢你,
甚至还有一个实现所需应用程序的更简单的替代方案。
您可以使用标准形式的4060定时器IC，从其10个输出中根据您的喜好选择所需的输出，并配置晶体管继电器驱动级。
所选输出将为连接的灯提供一组随机的开/关开关。
您可以通过pot改变灯的打开/关闭时间，也可以尝试其他输出以改变开关的随机性。
你可以在网上，甚至通过这个博客找到很多简单的4060定时器电路。
