寻找一个简单的LED项目?学习如何简单地建立一个LED假发摇串灯闪烁只使用一对晶体管和少数其他无源组件。
用于装饰家居的LED闪光串灯
还提供了LED闪光灯示意图，以促进易于建设。
这是一个简单的家庭乐趣项目，将花费你几乎没有任何东西，但结果将真正逗乐。
建立一个简单的LED闪光然后想办法用它来装饰。在那里你一定学过晶体管是如何通过施加在其基极上的小电压来切换连接到集电极上的负载的。

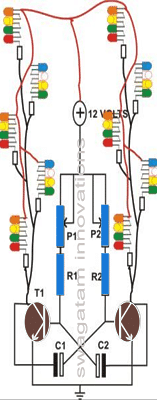

这里介绍了一个简单的LED假发摇闪器的电路，它只包含了一对晶体管，并连接成一个多谐振荡器。
晶体管交替地切换连接到它们的收集点的LED，以产生LED的吸引力闪烁效果。电路也可以用作LED紧急闪光器单元。
使用晶体管AMV所需的LED闪光灯电路所需的部件
你将需要以下几个组件来构建这个电路:电阻¼瓦，CFR, 5%
R1和R2 = 22 K，
电位计= 47 k，
LED系列电阻全部= 150欧姆，
LED随机彩色5mm = 40号。
电容器电解径向
C1和C2 =10μF/ 25伏，
晶体管,通用
T2和T2 = BC 547 B
通用板=小片4“到4”
如何构建LED串光AMV闪光灯？
这个LED闪光灯的构造非常简单，通过以下简单的步骤即可完成:在给定的通用电路板上，首先将两个晶体管插入到电路板中心的某处。
它们之间至少要保持一英寸的距离。焊接和切割他们的引线干净。接下来用电阻和电容填充板。如上所述，用钳子焊接和切割引线。现在按电路图所示将它们焊接的引线相互连接起来。
整个程序应该不超过一个小时。这结束了电路板组件。
采用合适的塑料外壳，钻适当的孔，用于前面板上的电位计。将电位计固定到这些孔中，并根据电路示意图在柔性电线的帮助下将它们连接到电路板的相关点。
LED系列如何连接?
要完成LED串接线只需通过以下几点:在我之前写的一篇文章中，你可以找到关于串联和并行连接LED的方法的详细讨论。
只需遵循文章的电路描述并完成两个构造领导的字符串．或者，您可以根据本文本身的LED连接的接线图来执行它。
最终，您会发现两个LED字符串中有两个负点和共同的正面。
如何测试它？
借助给定的LED WAG FLASHER示意图，您可以按以下方式进行对单位的测试：通过焊接LED串输出到电路板的适当点连接。
最后将一个12电源连接到已完成的电路组装上，瞬间整个LED串将开始闪烁，显示出真正的精灵光效果。
这个LED串灯可以适当地放置在你的汽车挡风罩上，作为一个漂亮的小装饰。电位器控制可以根据您的口味优化，以获得更惊人的结果从电路。
亲爱的先生;
让我说我非常感谢您的简明电路描述和设计的简单性。在阅读许多文章后，我建立了上述电路，就像你说，它立即闪烁着充满活力的颜色，实际上回应了P1和P2的调整......谢谢。
谢谢你Dan，我很高兴你能成功登陆....请再接再厉!
我可以通过加倍LED和串联电阻驱动96个LED吗?
采用更高额定值的晶体管，如TIP122、8050、2N2222等，就可以实现
你好，谢谢你在这里做的一切！
我得在我的自卸卡车后面装闪光灯。这是一个12伏的汽车应用。我计划使用2或4盏灯，6英寸的椭圆形商业灯，每个灯有10个led。你能写一篇关于把上面的wigwag电路和2晶体管频闪电路结合起来的文章吗?我一直想弄明白，但一直没有成功。
非常感谢！
托德
嗨，谢谢，我在这篇文章结束时上传了设计：
https://www.homemade-circulay.com/2012/01/how-to-make-any-light-strobe-light.html.
我已经附上了一个电路，请让我知道我应该做什么改变来停止发光的LED当没有电池连接。请帮助
https://1drv.ms/i/s !AtIIpoX_u7CWvgQTlGVzN3AkV7N_
当没有电池时，您在充电器IC的PIN＃7才能获得什么？
实际上我需要黄色LED，当没有电池时会发光，但是当没有电池时，555绿色LED保持稳固，因为它应该关闭。
当电池附加时，它闪烁它的工作确定和wehn full它保持闪烁，因为它应该是坚实的。我附上我的更新电路请建议。
所以两个问题时，没有电池绿色应该关闭，当BATT充分时应该是坚固的。
https://1drv.ms/i/s !atiipox_u7cwvgbzo0ewaevia9fg.
假设Vdd为电池正极，电池充电时TN5002引脚7为零，电池充满时逻辑高，则需要在电路中做以下改变:
移除所有晶体管和相关电阻....Q6除外。
将Q6替换为PNP，如BC557，发射极到电容，集电极到基极。
将黄色LED与底座Q6串联(阳极朝向底座，阴极朝向R3)。
这一切都希望满足您的要求
如果VDD不是电池正数，则确保IC 555仅获得电源电量。
并忽略我以前的连接LED与Q6的基座建议......不需要...... instead简单地通过电阻将来自VDD的黄色LED连接到充电器IC的＃7。
没有电池会发生什么？
LED将关闭
你好;
我在这个领域的新功能，我需要一个简单的单个LED闪光灯/固体电路，接受来自电路的3种类型的输入信号，当+5信号输入到Arduino时，它应该坚实的+5信号输入的电路+ 5V的3种输入信号。它应该坚固在-5V信号输入时，LED以2SEC的速率开始闪烁LED，并且当没有信号（低于2V）时，LED。请答复faizan.hamayun@hotmail.com
您可以尝试以下概念并根据您的规格更改
https://3.bp.blogspot.com/-HNsF70yZ0rs/V0KgwHMzgUI/AAAAAAAAN0Y/zePRc3b6AT0nhCX_DSS3-XV2JRyAn5thwCLcB/s1600/battery%2Bfault%2Bindicator%2Bcircuit.png
