本文讨论了9个有趣的LED追踪电路的构建，不仅创造了美丽的跑步效果，而且易于建设。
我们还讨论了如何将这些修改成一个普遍称为“骑士骑士”追逐电路的设计。
这些主要包括led和通过可控硅供电的灯泡。提出的电路是无变压器的，因此非常紧凑和重量轻。
什么是追光者
光追逐器是装饰照明或以不同的移动模式排列的led，创造出一种追逐灯或奔跑灯的效果。这些看起来非常有趣，肯定是引人注目的，这就是为什么这些类型的照明安排在当今世界获得了巨大的普及。
虽然更复杂的照明可能需要掺入微控制器IC，但是通过普通IC和IC 555可以通过普通IC和IC 555产生更简单但非常有趣的灯光效果。此设计需要很少的配置组件。
简单的LED追逐器电路图（可调整100K罐，以获得任何所需的追逐速度或速率）
零件清单
除非另有规定，否则所有电阻器均为1/4瓦5%
- 1K=11个
- 10k = 2nos.
- 10万罐=1罐
电容器
- 0.01超滤陶瓷盘
- 10uF/25V电解槽
- 半导体
- 红色led, 5mm高亮度或根据需要= 11nos
- IC 4017 = 1no
- IC 555=1个
如在这种配置中可以看出，响应于来自IC 555的脉冲，IC 4017在连接的10输出LED上产生跑步或追逐光图案。只要IC 555保持IC 4017的脉冲销＃14，追逐模式从开始完成开始到完成。
如何计算追球手的速度
追踪器的速度可以很容易地通过确定IC 555的正确频率来调整，如下所述:
IC 555频率公式为=1/T=1.44/（R1+R2 x 2）x C，其中R1是插脚7和正极线之间的电阻，R2是插脚7和插脚6/2之间的电阻。C是引脚#6/2和接地之间的电容器，应为法拉。
TL=0.693 x R2 x C（TL指频率的低时间或关闭时间）
Th = 0.693 x（R1 + R2）x C（Th是指频率的较高或接通时间）
D=占空比=（R1+R2）/（R1+2R2）
或者,
R1 = 1.44 x（2 x D-1）/（f x c）
x (1 - D) / (F x C)
连接的灯大多是led，但它也可以与市电操作的灯一起使用。
虽然上面的设计看起来很棒，但使用相同的IC 4017和IC 555组合，通过一些微小的修改，可以创建更复杂和有趣的灯光效果，如下所述:
LED骑士追逐器电路
这里介绍的第一个概念基本上是一个运行灯光效果发生器电路，非常类似于流行的“骑士”汽车产生的效果。
电路主要包括IC 555和IC 4017，用于实现所需的功能。IC 555用于生成馈送到IC 4017的时钟输入的时钟脉冲。
从IC555接收的这些时钟脉冲被转换成跨越IC 4017的各种输出的LED上的测序或追逐效果。
在其正常模式下，IC 4017将生成一个简单的LED从开始到结束的序列，其中LED将以序列模式一个接一个地点亮和关闭，速率由IC555旋塞频率确定，只要装置保持通电，这将持续重复。
然而在拟议的霹雳游侠LED照明灯猎人电路,输出IC4017配置的一种特殊的方式使用一组二极管使输出序列产生的来回追逐连接发光二极管,albiet通过6只发光二极管与10 LED在正常模式。
工作原理
从第一个电路图中可以看出，该设计产生了反向前进效应通过IC555产生的时钟来响应led，而IC555基本上是作为一个稳定的线路。
可通过调整相关的500k电位器来改变该不稳定的频率，这反过来会影响LED的排序速度。
整个电路通过一个紧凑的无变压器供电电路供电，从而避免了笨重的变压器或昂贵的开关电源。
该电路还可以通过结合在输出处存在的LED而结合少数三端双向可控硅来修改该电路以照亮电源灯泡。
第二个图显示了完整的布局，其中我们可以看到6个双向晶闸管通过1K电阻器安装在输出LED端。
同样，这个由主电源运行的骑士追光器并不依赖于庞大的电源阶段，而是使用一个简单的电容电源来实现所建议的运行灯或追逐LeD效果。
警告:电路没有与市电交流电源隔离，因此在通电和裸露的情况下接触是非常危险的。
零件清单
- 1K=1
- 22 k = 1
- 1米= 1
- 10欧姆= 1
- 500K罐=1
- 1uF/25V=1
- 1000年佛罗里达大学/ 25 v = 1
- 0.47uF/400V PPC=1
- 12V齐纳1瓦=1
- 1N4007二极管= 4
- 1N4148二极管=10
- 发光二极管=6
- IC 4017 = 1
- IC 555 = 1
视频剪辑：
使用220V电源灯的骑士电路
骑士追逐者使用12V灯泡
通过对上述电路进行以下修改，上述电路也可以有效地用于汽车安装。该电路显示了如何将设计如何用于照亮12V汽车汽车灯。
2) LED扫描电路野马型
在下一个想法中，还有一个追逐器电路，它通过连接的LED阵列上的各种顺序照明模式产生LED扫描仪类型的错觉。这一想法是Danely Sookanan先生提出的。
技术规格
我想为我的车铲造一个新的骑士野马灯。我所读到的是。它由480个不同的led组成，每排80个，然后分成两半。
我的问题是如何构建它。我想要的尺寸是12英寸长，1/2英寸宽。在这个尺寸下我能得到多少排发光二极管。什么样的导致使用?我可以用什么做扩散器的外壳?控制箱要用什么。
设计
在实际的霹雳游侠LED扫描装置如视频所示,有多达29号的函数更精确地说,使用离散的组件和实现这些几乎是不可能没有使用单片机,然而在这里我们会看到其中一些可能可能是如何只使用少量的组件。所建议的Mustang LED扫描仪电路的主要两个功能可以评估如下所述:
1） LED从条带两端以条形模式点亮，并在中心会合，照亮整个模块。
在下一个序列中，LED开始以与上方从外部极端结束的相同序列关闭，直到所有LED都关闭。
上述程序的速率或速度可根据个人喜好通过pot进行调节。
2） 第二个扫描顺序与上述类似，只是关闭程序是一次对所有LED进行的，而不是一次一个。
如以下电路图所示，使用一对74LS164 IC和一个555 IC振荡器可以轻松实现上述两个功能：
电路图
寻找流星雨LED效果电路？请看看这篇文章
采用IC 74LS164作为控制器
在显示野马扫描器的LED灯电路中，有一对8位并行移位寄存器ICs 74LS164，由配置为时钟振荡器的IC555驱动。
通过考虑设计中的以下两种模式，可以通过考虑以下两种模式来理解电路：
从上面的电路图中可以看出，转换开关使用了一个3杆9投的开关，以模拟上面一节中解释的两个功能。
S1在模型连接线路图所示,在这个位置上的LED灯照亮测序了酒吧就像时尚每上升边缘的时钟IC555直到所有LED点亮,最后达到pin16“高”,当T1暂时重置的ICs生产即时关闭所有的发光二极管。在实际原型中，来自Q9----Q16的led必须被安排为Q16面向Q8，而Q9面向相关条的外端。
一旦发生上述情况，新的循环将重新启动，只要S1位置不变，循环就会重复。
模式# 2
在模式2中，我们考虑开关S1连接正电源，因此S1a连接+5V线，S1b连接T1的集电极，S1c连接R5。IC1和IC2的复位引脚9连接到T1的集电极，可以看到集电极的底座配置了IC2的最后输出Q16。
在电源开关打开时，LED开始以条形模式从Q1到Q8以及从Q9到Q16点亮，以响应非稳态IC 555在两个74LS164 IC的引脚8处提供的每个时钟脉冲。现在，一旦移位输出的高电平达到引脚16，T1立即反转并呈现IC串行引脚1,2的低电平，以便现在LED开始在阵列中逐个关闭，其顺序与响应IC555的每个时钟而点亮的顺序相同。
LED序列不断循环
该过程保持重复，只需从现有位置改变开关S1位置即可。上述两个功能非常容易实现，并且我们将我们的LED扫描整个阵列非常适合实际的野马扫描仪，但是上述两个功能，功能看起来很有限，我们希望在原始视频中插入一些可能见证的功能。
我将继续更新本文中添加的新特性，但与此同时，让我们了解如何根据Dannel先生的要求将led配置为上述扫描仪设计。为了便于计算和配置，我们在每个左右带上合并了32 + 32个led。
可通过下图验证布置和连接细节：
启用快速Up/Down顺序
另一个有趣的扫描器功能可以很容易地添加到上述电路中，该功能可以在四个一组的两个条带上快速进行来回排序。
这可以通过切换一个布置，其中T1将所有LED冻结在杆上的杆中，如图所示。
现在在这个位置，一个4017带着它自己的振荡器将进入场景，它的输出以反向的方式迅速关闭点亮的led。切换可以使用bts来完成，在这个过程中，bts将led的相关阳极接地。
所以现在我们在我们自己的自制Mustang LED扫描仪电路中切换了三个有趣的扫描序列，欢迎读者欢迎任何更可能的解决方案。
3)具有慢可调衰落效应的LED追逐电路
下面的第三个电路讨论了一个很酷的追逐LED灯电路，它的特点是在整个被照亮的顺序LED上有一个定时延迟衰落的慢过渡效果。这个想法是塔玛姆先生提出的
技术规格
我想设计一个由相同数量的红色、绿色、蓝色、黄色、紫色、橙色和白色LED组成的电路。我希望这些LED具有连续平滑的过渡效果，如
下面,
首先，LED的红色分支点亮预设时间，然后慢慢淡出，然后LED的绿色分支淡入淡出，然后下一个分支淡入，依此类推。
我想有过渡时间延迟控制，灯光时间，淡入或淡出时间，如果可能的话。我不想用任何可编程的IC来做这个。因此，请让我知道，如果没有任何可编程的IC可能。它是好的，即使我需要几个IC来完成这项工作。你给我指路！！
再次感谢您宝贵的时间和快速的回复!期待您的回复!!
电路图
设计
通过上述原理图和以下描述，可以理解所提出的追逐、衰落LEd灯电路:
上电路是标准LED追踪器设计，包括二十倍计数器IC 4017和使用IC 555令人难度的配置的时钟振荡器。
该IC 4017响应于其PIN14的时钟从IC 555响应于其整个输出引脚，在其整个输出引脚上产生测序高逻辑（等于电源电压）。
如果我们直接连接到4017输出和地面，LED将从第一个引脚达到类似于追逐效果的排序模式的最后一个引脚，LED亮起。
这种效应非常普通，我们可能都经常遇到并建造这样的光追逐器电路。
然而，根据要求，通过在整个通道上添加LED照明的慢速过渡，需要增强效果。该测序LED上的这种衰落过渡预计将产生一个有趣的组LED追逐效果而不是出色的照明点。
通过将LED连接到中间BJT延迟发生器电路，可以轻松实现上述有趣的显示。
这个BJT电路负责在LED照明上产生预期的过渡延迟，可以在下面的设计中看到。
这一阶段需要在4017输出的所有选定输出上重复，以在LED上实现所需的跟踪、衰减慢过渡。
根据要求，可以通过调节给定的坩埚来控制上述衰落慢过渡的速率。
该电路基本上是一个简单的延迟定时器，根据电位计的设定值，使序列LED上的照明持续几分钟。电容器上存储的电荷在LED上产生这种定时延迟效应，可根据自己的选择预先确定。
测序的速度也可以通过调整555 IC 100K罐来改变，根据该液体可以反过来干扰延迟过渡效果，因此在确定最具吸引力的设置之前是一些试验和误差的问题。
提高衰落效果

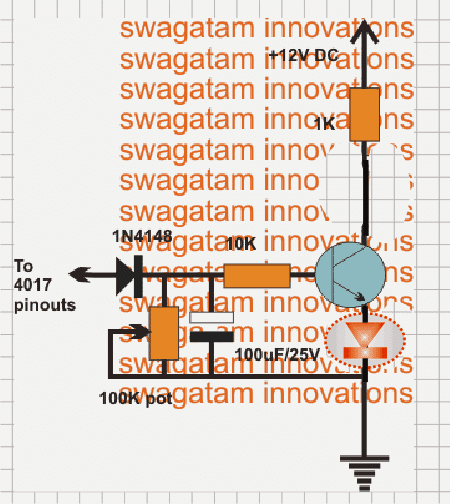

为了改善衰落响应，可以将LED连接到电路的发射极和地，如下图所示:
4)采用双IC 4017的18 LED追光电路
接下来的第四种设计解释了如何通过两个4017集成电路和一些无源电子元件的简单级联来构建一个18 LED追逐电路。
工作解释
在这里，我们讨论如何制作一个简单的LED行车灯，该灯可以由该领域的任何新来者制作，尽管个人对焊接和常用电子元件有一定的了解。
这里讨论的光追逐器概念利用流行的约翰逊十年计数器IC 4017来获得所需的光追逐效果。IC 555用作振荡器
IC 555为计数器IC提供时钟信号。我们可能都见过IC 4017如何配置但是，对于使用LED创建光线追踪效果，该IC支持的最大LED数量不超过10个。在下面的段落中，我们将学习如何通过级联这两个IC来制作一个18个LED灯追逐器。
级联两个IC 4017 johnson计数器用于18 LED效应
查看上面的灯追逐器电路图，我们可以看到两个IC是如何配置的，以便在18个LED的输出端进行LED的“追逐”或“运行”。电路中包含的二极管尤其负责将IC切换为级联动作。
二极管确保集成电路的输出从一个集成电路传输到另一个集成电路，从而使阵列中全部18个led产生“追逐”效应。
整个电路可以通过通用PCB构建，并通过焊接在所示图的帮助下通过焊接连接在一起。
这个电路可以在6伏到12伏之间工作。
有进一步的疑问吗?请随时评论!
- 零件清单
- R1, R2, R3, R4 = 2k7，
- R5=100k，
- C1 = 10 uF/25V，
- N1，N2，N3，N4，N5，N6=IC 4049，
- IC1, 2 = 4017,
- 所有二极管均为1N4148，
- 通用的
- LED =根据选择。
以上18个LED级联追逐电路也可以方便地使用555年不稳电路， 如下所示：
以上电路在工作模式下的视频剪辑:
用于排灯节、圣诞节装饰的100至200 LED反向正向追逐电路
在下面的文章中，我们将学习如何建立一个简单的LED追逐电路与推拉或反向正向排序效应，也在文章的后半部分，我们将学习如何将这个简单的LED追逐冷升级为一个100到200 LED激光电路，具有反向正向LED排序效果。
介绍
如前所述，LED灯追逐器电路通常是指能够以某种预定顺序产生或点亮一组LED的电子配置。一个流行的IC 4017通常用于制造这种类型的LED定序器电路。
这里的IC基本上是Johnson的10级十年计数器/分频器，可用于许多有趣的光图案生成，并可用于各种装饰目的。
到目前为止，我们已经有使用上述IC产生追逐光效果的电路，然而，使IC产生“反向”“正向”“追逐”的led模式是我们许多人可能不熟悉的。在这里，我们将学习如何使用led制作一个简单而有效的来回或反向光追逐电路。
理解IC 4017 pinouts
但在那之前，让我们简短地看看IC 4017引脚的细节。
IC 4017是一个16引脚的DIN (dual in line) IC。
IC有10个输出，按照引脚的顺序产生高顺序输出- 3,2,4,7,10,1,5,6,9,11。该排序发生在响应的频率施加在引脚14的集成电路
针脚16是正极电源输入，针脚8是负极电源输入或接地线。
引脚13使用时钟抑制抑制和将暂停电路，如果连接到正电源端子，然而连接到地使一切正常，所以我们将它连接到地。
引脚12是时钟执行，单个4017a应用不需要，因此我们将其保持打开状态。
引脚15是复位引脚，它复位输出到开始引脚响应一个积极的响应它。
IC的引脚15连接到IC的第二个最后引脚9，这意味着每次序列到达引脚9m时输出复位，当该引脚变高时，IC通过复位系统重复动作。
引脚14是时钟输入，需要以方波频率馈电，可通过IC 555、IC 4049、晶体管等IC制成的任何不稳定振荡器轻松获得。
电路图
工作原理
查看所示的反向LED灯追随者电路，我们看到基本上IC以正常的测序或追逐模式布置，但是巧妙引入IC输出时的二极管使测序似乎是逆转和转发开始完成，反之亦然。
二极管的智能布置使IC的输出序列能够以相关LED能够模拟来回追逐模式的方式馈送LED。
这是通过强制5个输出来实现以便以前向追逐模式移动，而下面的5个输出被重定向到相同的LED，但朝着相反的方向，使图案看起来像是追逐运动。
4017 LED追灯电路的零件清单
- R1=1K，
- r2 = 4k7，
- R3=1K，
- R4 = 100k锅，线性，
- C1 = 10nf，
- C2 = 4.7 uF/25V，
- IC1 = 4017,
- IC2 = 555.
添加更多LED
在上面的例子中，我们已经看到了反向正向LED测序是如何实现的实现超过5个led然而，为了获得更有趣的效果，我们希望将LED的数量增加到更高的数量，以便照明增加，视觉效果能够得到更大的增强。
下一节将解释如何使用200个LED实现这一点，然而，只要修改晶体管和LED的串并联连接，就可以使用任意数量的LED，让我们了解细节。
电路操作
电路图显示了一种简单但有效的配置，能够处理200种不同颜色的led灯并创造所需的来回追逐秀。
IC 4017是整个系统的主要部分，其输出已使用二极管进行了非常巧妙的操作。
正常情况下，响应一个时钟信号，4017 IC的输出将开始依次从引脚3移到引脚11，以一定的随机顺序覆盖10个引脚。
如果led被安排在这十个输出中，一个将获得普通的一个方向的led排序。
在讨论的电路中，5个端序引脚被转移到这样的方式，使连接的led产生一个来回移动的效果，然而，通过这种安排，输出的总数被限制为5个，尽管如此，仍然足以实现有趣的视觉效果。
通常，输出最多可容纳4个LED，总共20个。为了处理高达200个LED，电路中包括了晶体管缓冲级。
每个晶体管或通道最多可容纳50个LED，LED以串联和并联组合方式连接，如上图所示。
LED连接到上一个图中提到的各个晶体管的集电极。
IC 555被布线为一个稳定的产生所需的时钟脉冲在输入引脚#14的IC 4017。
这些时钟确定连接的LED的排序速率，可通过调整可变电阻器R3来改变。
电路可以由12V电池或12V / 3AMP SMPS适配器单元供电。
电路图200 LED追逐电路
本论文可以详细研究使用单个LED的基本正倒LED电路领导的扫描仪,视频如下:
如何连接led
下图说明了led到上述电路的连接安排。图中显示了每个通道的单个系列。
只需将更多这样的系列并联到不同通道的相应串中，就可以简单地增加数量。
LED串并联连接电路图
零件清单
- R1=1K，
- r2 = 4k7，
- R3=1K，
- R4 = 100k锅，线性，
- C1 = 10nf，
- C2 = 4.7 uF/25V，
- IC1 = 4017,
- IC2 = 555.
- 所有二极管均为1N4007
- 所有晶体管均为=BD139
- 所有晶体管基极电阻均为=1K
- LED电阻= 150欧姆1/4瓦。
5）LED追逐电路CUM闪光灯使用IC 4017
下面介绍的第六个概念也是另一个LED追逐器电路，但在设计中包含闪烁效果。这个巡回赛是由乔先生提出的，他是这个博客的忠实追随者之一。
该电路最初打算用于产生LED频闪灯效果，并被要求进行修改，以便它可以用作LED音序器和闪烁器。转换将通过一个切换开关实现。
电路操作
IC 4017对我们来说并不新鲜，我们都知道该设备的多功能性和能力。基本上，IC是约翰逊的十年计数器/除以10 IC，基本上用于需要或需要对正输出信号进行排序的应用中。
输出的顺序或有序移位响应于需要应用于IC时钟输入引脚#14的时钟脉冲。
随着时钟输入的每一个上升的正边缘，IC响应并按顺序将其输出的正端从现有引脚推到下一个引脚。
这里，几个没有栅极用作用于向IC 4017提供上述时钟脉冲的振荡器。可以遵守VR1以确定或固定测序的速度。
IC的输出以特定的顺序连接到一组led上，使led在运行过程中看起来像在奔跑或追逐。
如果电路只需要产生追逐效应，则不需要二极管，但按照目前的要求，二极管变得重要，并允许电路也用作闪烁器，这取决于开关S1的位置。
当开关S1位于A处时，电路的行为类似于光追逐器，并在LED上产生正常的追逐效果，LED从上到下依次点亮，只要电路保持通电，就重复操作。
当S1被移向B时，来自振荡器的时钟信号被转移到晶体管T1的输入端，晶体管T1立即统计所有led的脉动以响应从N1/N2配置接收到的时钟。
因此，根据要求，我们已经成功地修改了一个普通的追光电路，通过一个额外的功能，该电路现在也可以作为一个LED闪光灯。
不要忘了将IC 4049剩余未使用栅极的输入连接到电源的正极或负极。IC 4049的电源引脚也需要连接到电路的相关电源导轨，请参考IC的数据表。
如果所有的十个IC 4017的输出需要结合测序,集成电路的连接销# 15剩下地面和使用集成电路的输出所需的LED灯的顺序的排序:3、2、4、7、10、1、5、6、9、11
电路图
以下部分将需要制作这个LED灯追逐和闪光电路:
- R1，R2，R3=1K，
- R4 = 100 k
- VR1=100K线性罐。
- 所有LED电阻均= 470欧姆，
- 所有二极管均为1N4148，
- 所有led =红色，5mm或根据选择，
- T1=2N2907，或8550或187，
- C1 = 10 uf / 25 v
- C2 = 0.1超滤,
- IC1 = 4017,
- N1，N2=IC4049
结论
伙计们，所以这些都是6个最佳的LED追逐电路，所有这些都可以建造和用作装饰型照明的装饰效果。您可以在您的家中使用它们在您的家中，在您的车辆，花园，大厅室，在帽子/帽子，服装，在节日等中。
有更多这样的想法，请在这里分享给整个自制电路社区。
