这篇文章讨论了一个LED音乐功率级指示器来指示一个低音炮低音功率范围，可修改为有效的跳舞电致发光线灯展示。这个想法是由大卫先生的要求。
技术规格
这是您的项目或哈哈的想法或建议
我儿子拿起了一根15英寸长的电线，它有简单的电源和接地连接。
通电后，这条电线会亮起任何颜色——他的是绿色。用于修饰或修饰周围的东西。它不是很亮。
我在看一些冷阴极。不是很熟悉这些或价格范围。
我一直在玩LED和清澈的塑料管3/8“OD充满了水，但不能得到亮度或任何距离。任何想法或建议。
有点拍摄的灯围绕声音驱动器顶部的灯光，但粗糙而不是那么明亮。还需要一些东西来拿起声音眨眼之间眨眼。
最后-我认为这是不可能的，但colby我的儿子说他会赞美你作为领导的上帝，唱你的伟大的歌曲，哈哈，他想看到灯光闪烁的音乐，但音乐越响，它会照亮的距离越远。
例子-想想很久以前的eq助推器，灯光会闪烁与音乐一般一排右和一个左或双方向上。
Colby希望用发明包裹他的卡车，我建议，所以它会亮起并绕过卡车甚至围绕一个低音炮来显示。再次感谢您的时间。关于我们原文或需要更多照片的任何问题只是lemme知道。
非常感谢大卫
什么是EL线或电致发光线
上述请求中提到的“丝灯”实际上是一种EL线或电致发光线，由于其令人眼花缭乱的光线效果，无声的连接和超级灵活性质，这是一个EL线或电致发光线。
这些也是普遍称为发光棒，霓虹灯LED灯，EL GLOWWIRE，LOOPSTICK，霓虹灯等。
在市场上，您可能会发现这些设备以各种形状和尺寸提供，例如在形式或电线，管，条带，板材和床单中。
基本上这些是通过夹在两个导线之间的磷光体元件，并且当这些板用脉动DC或AC通电时，板之间的磷光体电子搅拌，并且在该过程中以荧光照明的形式开始发射能量。
通过简单地将一层相关的彩色乙烯基涂层放在特定的EL器件上，覆盖大多数初级以及二次颜色，因此可以实现不同的颜色，从而使装置使装置非常适合装饰目的。
电致发光片如今被广泛应用于广告板中，作为一种有效的背光，它比led更好，因为它们在面板上的光分布更加均匀。
EL器件不适用于DC，仅仅因为磷光体需要振荡电流变搅拌，因此AC或脉动DC使得使这些器件发出光。
此外，随着电位差或电压的增加，照明也会成比例地增加，因此使用特殊的升压逆变器来照明EL灯，以获得最佳亮度。
设计

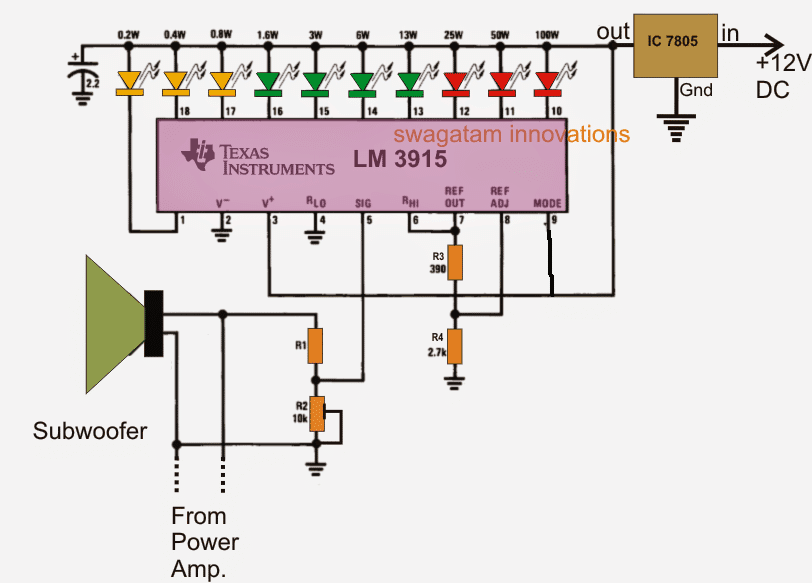

根据需要，可以使用通用IC LM3915制作低音炮音乐电平计，如下图所示:
下面的第一个设计使用led作为指示用途:
线路图
R1的值将取决于扬声器阻抗额定值，对于8欧姆，它将是18K，对于4欧姆，它应该是10k，并且对于16欧姆，它可以大致增加至30k。
IC是LED条形图/点模式顺序驱动器设备，其中连接的LED在其引脚＃5的上升/下降电压上依次逐出或“运行”在所示的阵列（黄色至红色）上。
如图所示，引脚5通过分压器网络R1和R2与低音炮扬声器端子相连。
R2采用预设的形式，该预设被调整以设置IC的引脚＃5处的给定最大输入信号的给定最大输入信号的全10 LED范围照明。
通过在电路中进行一些修改，上述设计也可以有效地替代照明EL线灯。
连接电致发光导线

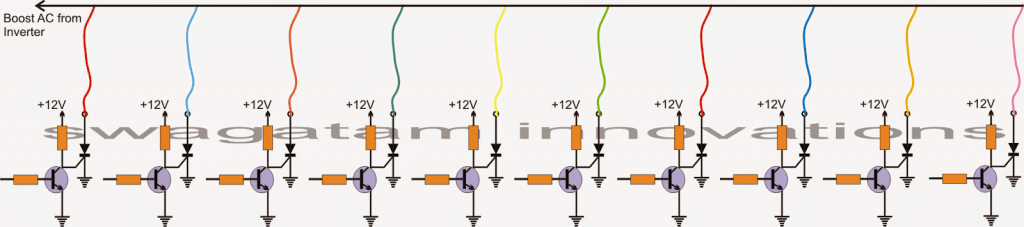

为了包括电致发光导线，led需要替换为10个晶体管和可控硅驱动器，如下所示:
在上面的图表中，晶体管底座需要连接到IC输出端从引脚#1，引脚#10到引脚#18。
电致发光导线的共同顶部连接可以看到连接从升压逆变器导出的升压交流电源。
这种升压转换器可以很容易地通过组装任何标准的升压转换器电路，如IC 555升压电路。我将在我未来的一篇文章中详细讨论这个问题。
在上面所示的驱动电路中，IC在低音炮的低音脉冲的作用下，向晶体管基部依次输入波动的负信号，以相同的方式关闭晶体管，迫使晶闸管以相同的效果打开。这反过来会产生一个连续的“运行”推拉表演，贯穿整个电致发光线串，

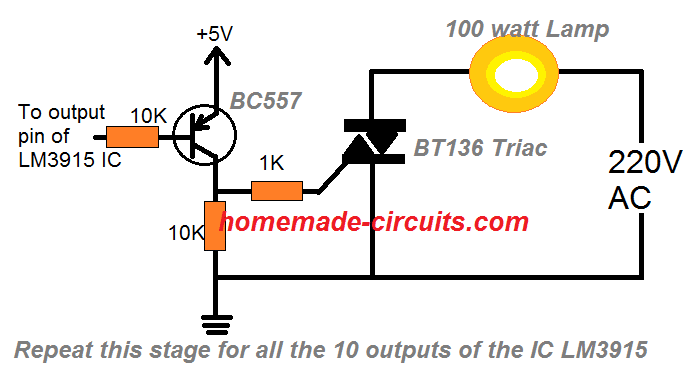

220V交流音乐灯电路
上述LM3915电路可以很容易地升级到220V AC音乐灯或220V跳舞音乐灯电路中，以响应输入音乐排序100瓦灯或任何其他适当的220V灯泡。
我们只需要制作下面所示的10个无极可磁层，并将它们集成到LM3915电路的10个输出中。
一旦完成，指示的AC灯将开始顺序上下跳舞模式响应输入的音乐，创造一个令人眼花缭乱的DJ音乐灯效果。
警告：上述概念不是从电源AC隔离的，因此可以在开放和动力状态下触摸致命。在测试和处理本机时，锻炼极限谨慎。
R1的值是多少
我已经更新了第一个图表下面的信息。
Helo Swagatam我想把那个电路添加到我的音乐系统电路（低音扬声器），但电源为这个系统是15V变压器供应，可以在15V上工作，如果没有帮助我解决这个问题并能够将其集成到我的系统中
嗨，戴维斯，是的，上面的电路可以很容易地与15V电源工作…所以你可以使用它与你想要的音乐系统。
Lm7805上的pinout是不正确的，pinout是1 in, 2 com, 3 out，你的电路显示不同。
我是一名教授，我在我的大学教电子学，当需要的时候在我们当地的学区。
嗨，感谢您对本文的兴趣显示，但是绘制IC 7805以表示IC的原理图视图，而不是绘制它的实际引脚，而是仅显示其定位细节。
我希望读者也能理解这一事实，并据此行事。
如果你有疑惑，请随意讨论。
回复# 2
你有一些有趣的电子项目，我希望我的学生建立和低音炮音乐水平指示器
是一个项目，我正在工作，为IC进来，我注意到锡不正确的引脚在电路。
如果你有其他电路，我可以在我的课堂上使用，请发送他们我的方式，你会得到学分。
谢谢。
