在此帖子中，我们了解如何设计音频滤波器电路，例如高通滤波器和低通滤波器电路，而不通过复杂模拟和计算的麻烦。所呈现的设计将仅为所需的特定频带为所需的特定频带创建过滤电路并阻止所有其他不需要的频率。
什么是高通滤波器
顾名思义，高通滤波电路的设计是将所有频率衰减到一个特定的选定频率以下，并通过或允许所有频率超过这个阈值。其原理与低通滤波电路正好相反。
截止范围一般在相对较高的频率范围(以千赫为单位)，

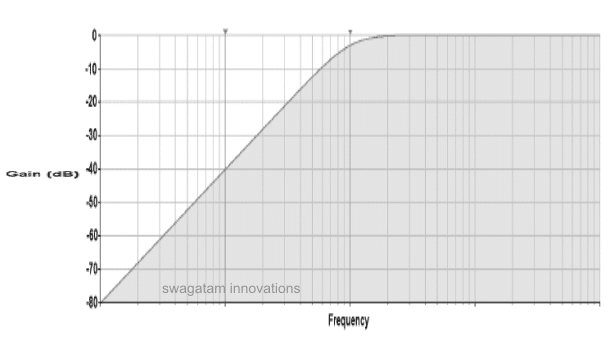

以下高通滤波器响应图显示了指示频率减小的逐渐衰减或阻挡的所有频率的波形图像。

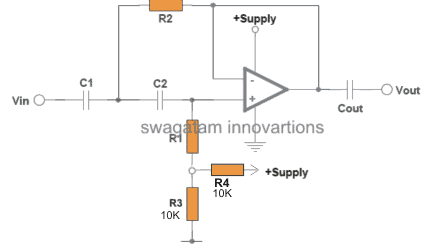

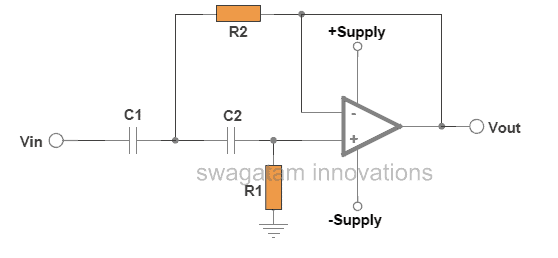

下面的两个图像被配置为标准高通滤波器电路，其中第一个被设计为与双电源工作，而第二个被指定为与单电源工作。
在上述配置中，opamp形成中央处理有源组件，而引入了跨越Opamp的输入引脚的相关电阻和电容器，以确定高通滤波器截止点，这取决于这些值的方式被动组件根据用户规范或要求计算。
如何设计定制的高通滤波器
因此，为了快速设计高通滤波电路，可以使用下列公式和后续步骤计算相应的电阻和电容。
首先，为C1或C2任意选择一个合适的值，两者可以是相同的。
接下来，使用以下公式计算R1：
R1 = 1 /√2xΠxc1 x频率
这里，术语“频率”是指下面的所需的高通截止阈值，其其他不需要的频率需要逐渐衰减或忽略。
最后，用同样的方法计算R2，公式如下:
R2 = 1 / 2√2 x π x C1 x频率
单电源版本的高通滤波电路可以看到涉及另一个电容Cout，这不是所有的关键，可以大约100或1000倍以上的C1。
上面的讨论表明，任何人都可以简单地计算和设计一个高通滤波器电路，快速为一个特定的应用程序，可以是一个三重控制电路，一个10波段图形均衡器或者家庭影院线路等。
低通滤波器如何工作
顾名思义低通滤波电路通过或引导一个较低或低于所需截止阈值的首选频率范围，并衰减或逐渐阻断高于该值的频率。
通常，使用opamps用于制造这种滤波器电路，因为由于其极其通用的特性，opamps最适合这些应用。
图表显示频率Vs增益

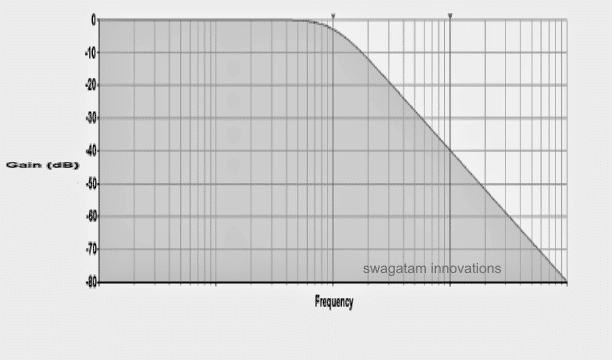

下面的图提供了典型的低通滤波器的频率响应与增益有关，我们可以清楚地看到，当频率增加超过特定的截止阈值时，响应是如何衰减的(逐渐下降)。

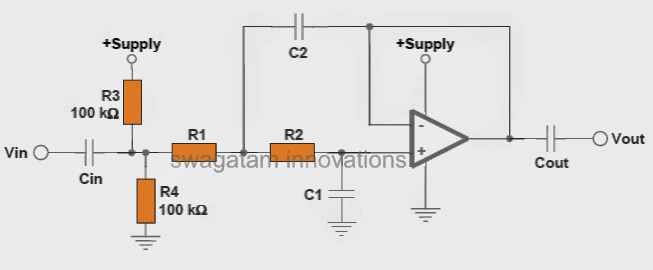

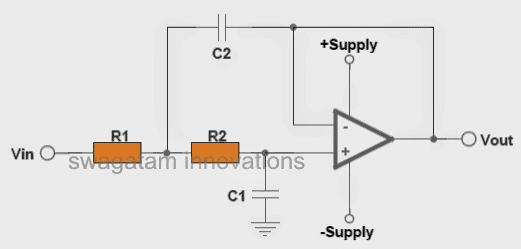

以下图像描述了该标准基于Opamp的低通滤波电路．第一个需要由双电源供电，第二个使用单一电源电压工作。
设计定制的低通滤波器电路
由运算放大器的非反相(+)和反相(-)输入引脚组成的R1、R2和C1、C2组件基本上决定了滤波器的截止范围，这些都需要在设计电路时进行优化计算。
为了计算这些参数并在分钟内快速设计低通滤波器电路，可以利用以下公式和解释的步骤：
首先我们需要找到C1我们可以根据方便选择任意值。
接下来，我们可以用公式计算C2:
C2 =C1 x 2
R1和R2可以相等，可以用以下公式计算:
R1或R2 =1 / 2√2 x π x C1 x频率。
这里的“频率”是截止过渡预计发生的范围，或期望的截止范围。
单个电源低通滤波器中所示的CIN和COUT的值并不重要，并且这些可以是C1的100到1000倍，这意味着如果您选择了C1为0.1uf，则这些可能是10uf和100uf之间的任何位置。可以选择电压规格是所使用的电源电压的两倍。
电阻都是1/4瓦特额定，5%或1%。
就是这样!使用上述简单的技术，您可以设计一个相当好的低通滤波器，并将其用于一个特定的应用程序，其中可能包括低音电路，一个积极扬声器交叉网络或家庭影院系统等
高通，低通和带路从单电路

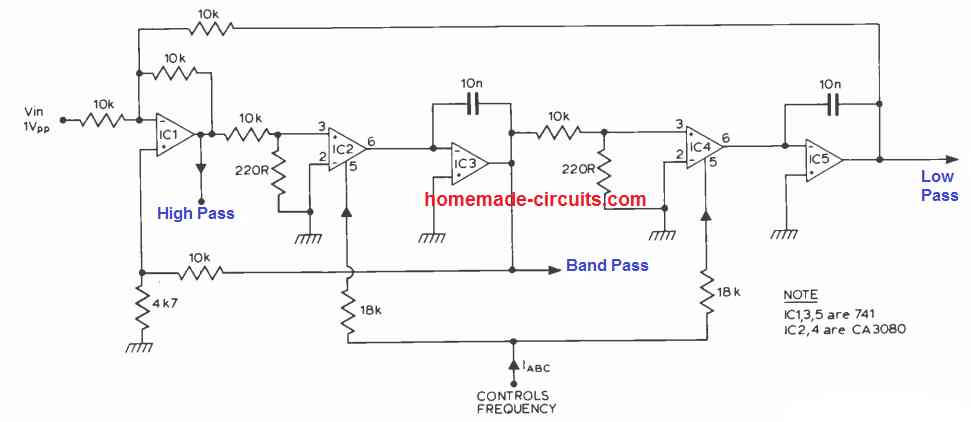

一个状态变量滤波器，如下面所示，可以产生三个输出:高通，带通和低通。因此，这是一个非常灵活的滤波器设计，特别是如果谐振频率具有可调的特点。
在提出的滤波器设计中，这个特定的谐振频率与两个积分器的增益成线性比例。一对CA3080的，(IC2, 4)实际上配置提供可调增益，谐振频率被保持成正比的电流IABC.．
使用741运算放大器进行IC3，可以获得100比1的控制范围（谐振频率）。如果应用ICS CA3140在741的应用中，则该范围可以扩展到10,000到1。
更多信息:https://drive.google.com/file/d/1yo_WH0NzYg43ro_X0ZrXoLYSM5XOzKU8/view?usp=sharing。
Hallo Sir，Do Yu有任何完整的主动高通滤波器，CCT图，TL 072 .single供应，（5kHz）。很多CCT可提供双电源，但不是单一的单一供应，请设计CCT，谢谢
Hello Rajesh，使用单个电源的高通电路也在上述文章中给出。
谢谢你的回复，我正在寻找完整的cct图，频率为5khz，单电源，高频，我希望你理解，完整的cct图，谢谢
海先生. .
我对低音炮功率放大器部分的疑问。
对于jbl 1500w 12英寸低音炮，功率放大器集成电路最好。
STK 4191
或者
TDA7294
或者
晶体管5200 1943
或者
MOSFET。
如果有其他IC也请告诉我，先生。
我也需要那个IC的变压器等级..请指导我先生..
嗨Kesav，两个IC都适用于300瓦低音低音炮的低功耗，它们将无法驾驶1500瓦低音炮扬声器......
爵士jbl 12英寸低音炮RMS 325W最大功率1500W..我需要光滑的低音…哪一种IC是最好的，请告知该IC的变压器额定值
Kesav，您可以尝试以下文章中的低音电路：
//www.addme-blog.com/extended-high-bass-effect-from-small-speaker-box-cross-over-filter/
或者下面文章的最后一个回路:
//www.addme-blog.com/10-band-graphic-equalizer-circuit-for/
谢谢你先生
那些集成电路只用于放大……它们不会产生低音效果
我可以用电解电容代替吗，因为这里10uf-100uf是稀缺的。
是的,你可以!
我需要建立一个低通音频电路使用单一电源。截止频率(Fc)为500hz。
我的问题是关于计算R1的公式。
这样对吗？r1 = r2 = 1 / [2 x sqrt（2 x pi x fc x c1）]
我想使用741 op放大器
文中给出了公式，请核对，可以使用IC 741
谢谢赃物
是的，我读了文章中的公式，但想通过提交(供您审阅)相同的公式，在分母部分加上括号来验证它。我的观众可能没有展示原来的公式。
关于鲍勃很少
嗨Robert，好的，我明白你的意思是说，你的公式需要一个纠正，根符号必须仅适用于2，而不是用于其余表达式。
它的良好电路......
我需要你的帮助......
如何设计放大器电路?假设我想设计200瓦的放大器。那我该怎么做呢，一步一步来。
你会向我建议一本用于设计一个电路的书。
谢谢你。
谢谢你，放大器是一个庞大的主题，不能容纳在一个单一的文章，但我会考虑建议，并可能尝试包括在我的网站很快
顺便说一下，有许多在线教程您可以在此期间引用...
谢谢你！
