下面这篇文章解释了一个双电池转换继电器电路是raja先生要求的，这样就可以在他的旧和新的逆变电池之间自动切换，消除人工干预。让我们详细阅读一下。
技术规格
“我买了一节新的12v 110ah铅酸电池用于家庭直流照明系统。
我还有一节110ah的12v电池，已经用了8年了。(早些时候，我的房子里也有同样的照明系统)。但旧的有大约25ah容量，我计算。
但这并不足以在夜间发出约5小时的光。从下午6点到晚上11点)所以我想用旧电池和新电池。但是我不能把它们平行连接起来，因为旧的可能会从新电池充电，这会减少新电池的寿命(我认为)
因此，目前我正在使用一个“双向”开关来切换新旧电池之间的开关。当照明系统控制器显示红灯时，即11.5v左右，我手动操作双路开关开启新电池。
现在，请给我在两个电池之间开关的电路，这样，最初的照明系统与旧bty操作，当旧bty的电压下降(低于11.5v)，然后只切换到新的。感谢你”
设计
所提出的双电池转换电路，或者更确切地说是旧到新电池转换电路的设计思想，可以从以下几点来理解:

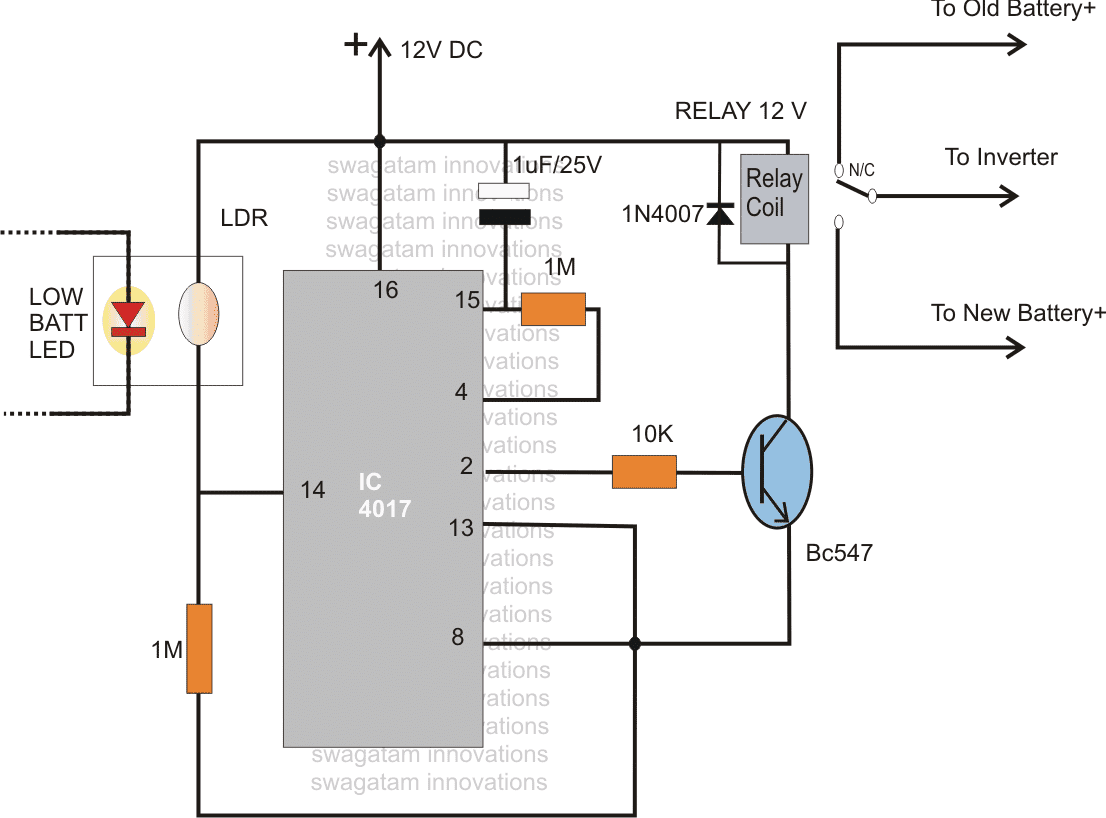

参考电路图，我们看到一个IC 4017，它的功能是一个序列切换器或开关。
集成电路将其输出从引脚3转移到引脚2，然后到引脚4以响应其输入引脚14的每一个正脉冲。
IC的引脚#4已经连接到IC的复位引脚#15，意味着逻辑序列到达引脚#4时，序列被复位到引脚#3，这样循环就可以重复。
这里的输入脉冲来自于现有逆变器系统的低电池警告指示器。
使用防光管将低电量警告的LED灯集成到LDR上。
最初，当电源接通时，1uF电容复位IC，以便逻辑序列从引脚#3启动。
继电器在这一点保持连接与它的N/C极连接旧电池正极与逆变器。
逆变器开始工作，耗尽旧电池
当达到低电池阈值时，逆变器低电池LED点亮，立即降低封闭的LDR电阻，向IC引脚#14提供一个正脉冲。
该IC响应将逻辑序列从引脚#3转移到引脚#2。
由于IC的引脚#2连接到继电器驱动晶体管，继电器立即激活，通过其N/O接触开关新电池进入行动。
正在充电的新电池开关关闭低电量指示灯，IC进入待机状态保持完整....直到新电池也达到低电量状态，打开LED并将IC复位到初始位置。
然后循环重复产生所需的自动双电池转换动作。
嗨Swagatam,
不错的文章。我所面临的情况和上面拉贾先生所解释的完全一样。我正在尝试这个想法使用MC。当电压下降到11.0v负载，我想切换到新的电池。我的问题是1。我需要使用什么额定电流的继电器?是方糖继电器[7安培]还是更多?
2.我需要把两个继电器的ve连接在一起吗?
3.我能用mosfet代替继电器吗?(为了提高效率和延长电池使用时间)。
4.如果是，是哪一个?我计划连接MC和开关ckt直接到电池终端为系统供电，这可能会耗尽电池最终超过一段时间。
5.同样地，我想我可以用同样的逻辑先给旧电池充电，然后再给新电池充电。那么，在什么程度上我应该停止给旧电池充电，然后切换到新的电池?
6.或者我应该等待多久(在达到电池电压13.6v后)才能切换到下一个电池?
请在这方面帮助我。等待你的回放。
问候,
骗局。
谢谢你虚伪,
你的问题是关于上述电路的吗?因为我在图中看不到两个继电器。
继电器触点额定值(安培)将需要根据电池AH额定值来选择，它可以与电池的AH值相同。
电池充电达到14.3v时可停止并切换。
据我所知，中继装置比mosfet更好，更安全
嗨Swagatam,
我试过7安培的ckt。但随着负载增加，逆变器关闭。看来7安培不足以给逆变器供电。那是在阅读你的回复之前。
我的UPS，我使用它作为逆变器，因为我没有通过市电充电电池，是600VA的容量。
1.所以为了给这个系统供电，我的继电器应该是600/12 = 50或60安培，对吗?
2.或者就像你说的，我有一个125的电池啊，是125啊继电器吗?如果是的话，那么我认为这将是昂贵的切换…
你好假,
125ah将是最大的安全极限，这将确保即使电池以完整的AH速率放电，继电器仍有希望不会燃烧或保险丝。
然而，如果你打算使用电池在正常30到40安培的速率，在这种情况下，60安培继电器将是好的。
请我试了这个电路，没有发生我的4017是jss静态输出的pin3请我尽快回复
LED需要快速或突然照明，如果它照明缓慢，那么电路可能无法响应
长官，它有什么用途…
亲爱的Swagatam,
我喜欢和跟随你的解释良好的电路打开我的头脑风暴数据位。
我有2x24v直流电池组，当我经历长时间断电时，我使用交替我的混合逆变器电源。我手动切换时，低报警声音(24.5vdc)到银行取决于最后银行解除。这个手动转换提供给我一个bump-less功率转移，因此你不会看到任何下降的权力。我需要帮助设计一个使用dc/dc ssr (SSR-40DD FOTEK)的电路，以实现相同或更好的转换开关，并避免损坏ssr。最大负载小于30安培。
致以最亲切的问候
华盛顿大卫Masunga
哈拉雷。津巴布韦
谢谢华盛顿，感谢你的想法，
这里有一个SSR的概念，也许你可以尝试你提到的应用
//www.addme-blog.com/12v-dc-solid-state-relay-ssr-100-amps/
让我知道它是否合适。
由于赃物
非常感谢您的快速回复。我将在本周内尝试该电路，并将反馈信息发给你。
问候
华盛顿
谢谢华盛顿，请继续努力。
嗨swagatam,
请帮助我需要60v 24ah双锂电池在充满后自动切换开关切断，请分享电路图。
嗨Suman,
你可以尝试下面文章中的最后一个电路:
//www.addme-blog.com/automatic-dual-battery-charger-with/
但以上只是切换部分，对于充电器你可以参考下面的文章:
//www.addme-blog.com/simplest-safest-li-ion-battery-charger/
我需要一个mofset，每8小时切换4节电池
嗨，谢谢您提供的信息....我有两个12v电池，说A和B来给一个led灯供电。我如何建立一个电路，切断和隔离电池a，它是低和连接电池B，而自动充电?
你可以尝试以下概念:
//www.addme-blog.com/automatic-dual-battery-charger-with/
我正在做一个项目，使用风力涡轮机作为电动自行车/汽车的充电器，也为有双向开关的家庭。实际上，我的理想项目是使用风力涡轮机充电的电池，而驾驶和是满的，我们可以切换电池与双向开关，使用其他电池谁已经放在那里，如果我们不需要任何充电的电池wee可以关闭风力涡轮机。实际上可能吗??你能帮我一下吗?
这个概念不可行。如果你在自行车上使用风车，它会产生很大的阻力，并消耗额外的电池能量，超过风车产生的电力。
你好，我想要一个自动切换开关，在没有国家电网的时候自动切换到逆变器。一个220-230v的输入和50/60赫兹的频率和大约30安培的输出。
谢谢先生
请在搜索框中搜索“转换”，您将能够找到您正在寻找的线路。
亲爱的swagatam,
我是唐纳德。我看了拉贾先生的请求信，你的建议很好。先生，我需要一种电路，能自动将旧电池与自动切断充电器连接在新的充电器上。
感谢你,先生
谢谢你唐纳德,
你可以试试下面这篇文章中的最后一个电路:
//www.addme-blog.com/automatic-dual-battery-charger-with/
