下面这篇文章讨论的是自动LDR控制应急灯电路的故障排除,这是一个热心的博客跟随者通过电子邮件向我提出的要求。让我们一起来了解这个问题及其解决方法。
技术规格
亲爱的先生,
我在您的网站上关注您,感谢您的宝贵贡献,因为我从小就是一个电子狂热者。
我喜欢创建自己使用的项目。
我寻求您的帮助,建立一个简单但有效的自动(过充切断)led基地应急灯与LDR感应。需要用12个或更多led来点亮。你能寄给我一个简单有效的电路和多余的细节。

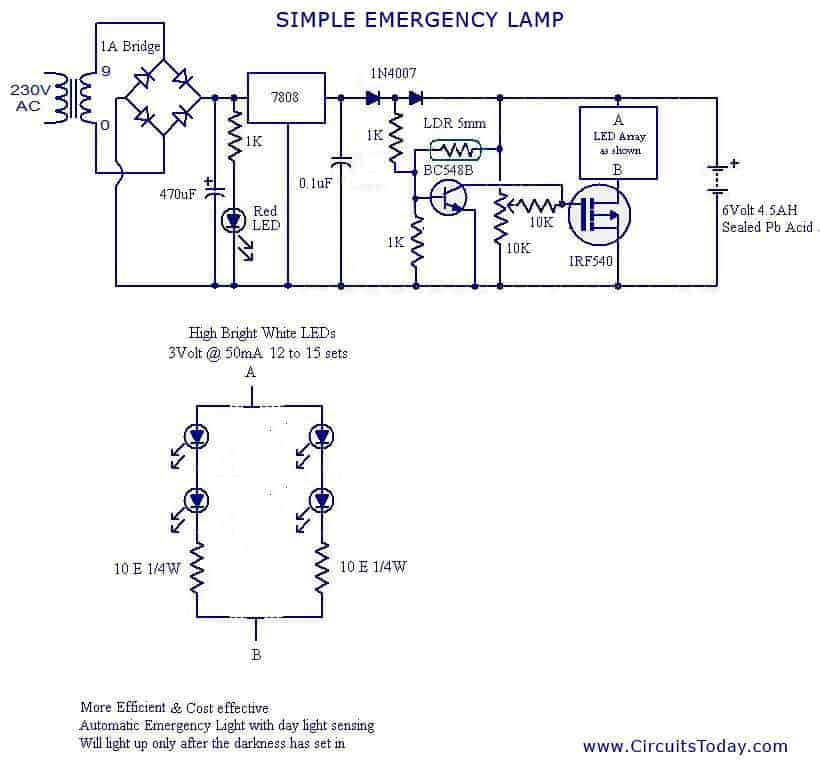

请帮助我,以便我可以尽快建立这个。附上一个电路为你的参考,我试图建立这,但失败了。
led不停止时,光打,也不停止时,电源上。当灯光照射到led时,它只是变暗而不是关闭。如果你能帮我。检查一下这条线路是否有差错。请。
致以最亲切的问候
Hariesh
分析电路
亲爱的Hariesh,
把BC548晶体管的基极/地电阻调到47K,看看会发生什么。如果它仍然不工作,更换mosfet与8050晶体管。
对于这样一个简单的应用,一个mosfet是绝对不需要的。
给定的场效应晶体管是n通道,但图表错误地把它显示为p通道。
的问候。
亲爱的先生,
很抱歉再次打扰你!!
感谢您的及时回复。你能举例说明8050代替mosfet的引脚连接方式吗?
最好RegardsHariesh
如果你把晶体管的印刷面朝你,它的引脚向下,中心引脚将是底座,右侧引脚将是集电极,左侧将是发射器。
8号引脚是发射器,0号引脚是集电极…
基座连接到10K电阻,集电极连接到toLEDs,发射器连接到地。
亲爱的先生,你太棒了!!终于成功了一半,现在LED在光的存在下关闭了。但当我插上电源时就不是了。对此有什么想法吗?请。
检查从BC548基部连接到二极管之间正极的1K电阻。如果连接正确,电路肯定会在交流电源存在的情况下断开。
亲爱的先生,
非常感谢你的帮助。按照你的建议,下面的改变已经成功了,而且效果很好。
用8050取代MOSFET。
由于疏忽,1k电阻没有正确连接。
你能解释为什么MOSFET不工作,即使我已经连接正常。只是出于好奇和学习。
再次感谢你的大力帮助。
问候
Hariesh
问题解决了
mosfet也应该工作,有许多原因可以解释为什么它没有工作,可能是由于一些漏电电压跨栅极和正,由于错误的引脚连接或仅仅因为设备可能是错误的。
的问候。
