这篇文章解释了一个非常简单的10级长时间可编程定时器电路，它可以用作一个学校的铃声计时器电路。所有的10个阶段可以单独编程从0到5小时。该电路可以通过许多不同的方式进行修改，以适应其他特定的相关应用。
你可能也对基于IC 4017的校钟系统
电路的概念
通常，即使在今天，大多数学校的课时钟还是由有关工作人员或雇工手工敲响的。尽管这项工作相当传统，而且执行起来没有太多困难，而且相当准确，但相关人员必须始终处于执行行动的待命位置。
然而，在一个简单的电子电路的帮助下，上述实现可以实现全自动，消除了人工干预，从而节省了许多不便和时间。
建议的自动学校钟周期定时器电路的功能可以理解如下几点:
电路操作

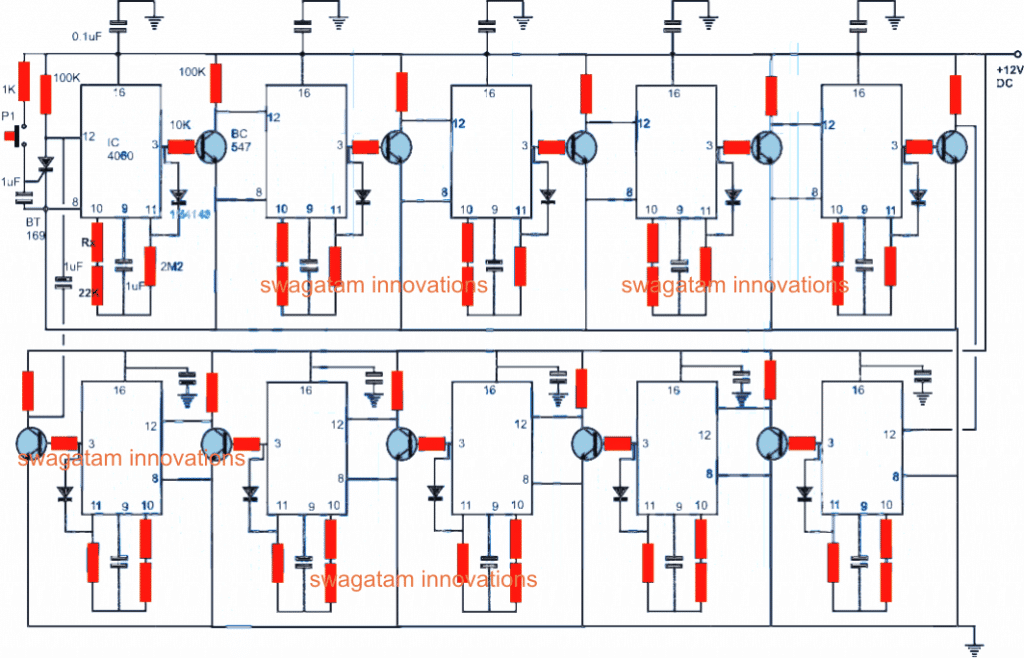

乍一看，这个电路可能看起来相当复杂，但仔细观察就会发现它实际上非常简单，只是重复相同的步骤所需的次数。
我们将尝试理解左上阶段，这将澄清整个电路在任何时间。
该电路是基于定时器/振荡器芯片4060。它的电线在它的通常的计时器/计数器模式的帮助下，电阻和电容器固定在它的引脚#9,10,11。
Rx确定IC计数的时间周期，直到它的引脚#3变得高。
这个电阻的值可以通过试错来确定，以获得所有相关后续阶段所需的时间间隔。
所有阶段的设计都是重复的。
然而，作为第一个电源开关ON级的左上级被附加组件。
当按下按钮P时，可控硅锁住，IC的接地引脚#12。
这在集成电路中启动计数程序。在预定的时间过后，集成电路的引脚3上升，而且级通过连接到引脚11的二极管锁存。
在引脚3高的情况下，相关的晶体管将下一阶段的引脚12拉到地，这反过来启动第二阶段的计数。
第二个阶段也以完全相同的方式重复这一过程，因此，所有相应的阶段按照每个阶段的设定时间依次被激活。
当最后一个阶段的时间周期过去(左下)，晶体管在引脚#3暂时接地的阳极通过1uF电容器开关关闭SCR和整个电路。
这种情况会使整个电路恢复到原来的状态，直到第二天早上按下按钮开始另一个循环。

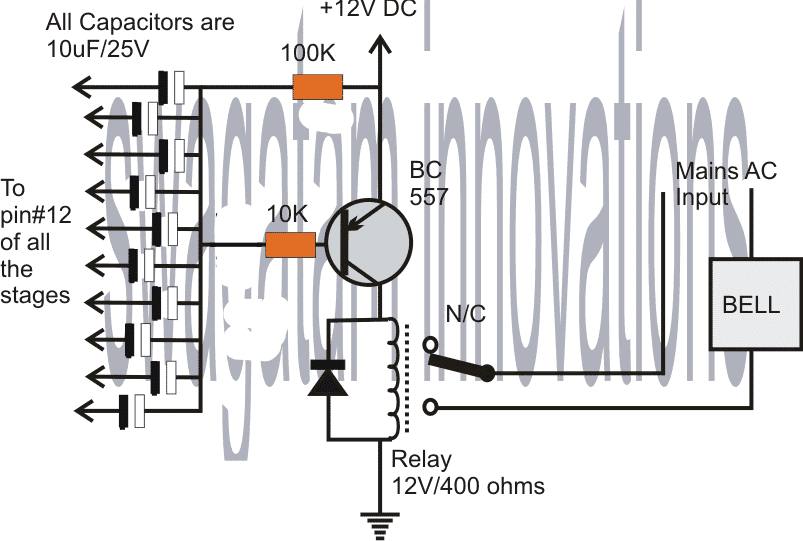

第二电路显示了驱动级，该级负责按给定顺序触发后的每个后续级的交流钟。
二极管端连接到不同阶段的引脚12。
目前这些针把地面BC547晶体管,发送一个瞬时偏置到BC557晶体管反过来激活连接继电器和负载的短暂时间根据晶体管基极电阻和电容的值(这里选择任意)
能否上传一个基于过程控制定时器的小项目
请详细解释一下
你好Swagatam
这个非常复杂的电路可以用一个8脚的PIC12f675和适当的软件来代替
你好，xavier，也许你没有仔细地检查电路，整个电路只是一个单一IC级的重复，所以这使得它非常容易理解和使…唯一的缺点是体积可能有点大。
它可以由任何新爱好者构建，并根据个人喜好随时进行定制，它不需要任何硬件或编码，其结果可以与任何复杂的设计相媲美。
请把这个项目的所有细节发给我，因为我也在做同样的项目邮件id-kiranhande04@gmail.com
嘿!我们有一个关于我们学校的项目，它是带计时器和使用并行端口的学校钟。你能帮我们买些什么和电路图吗?PLS HELP US ITS WHAT WE NEED FOR THE FINALS PLEASE HELP! THANKS. email me atrussjacobs21@gmail.com
嗨，如果你有兴趣建立上面的设计，你可以继续和尝试它，建立它准确地显示。
你好先生,
我在设置我的RTC代码方面有困难。
请问我能得到代码吗?
你好杰,
你可以看看下面的文章:
//www.addme-blog.com/automatic-school-college-bell-system-using-arduino/
我确认了代码，它们编译正确。
你好Swagatam先生。我的名字是卡洛斯，我是一个忠实的追随者的网站。我想要一个计时器电路。特点是，1或1个半小时。还有2到3小时的休息时间。但它也只在白天工作。谢谢你！
感谢Carlos是这个博客的忠实追随者，非常感谢。为了获得一个双，可调节的定时器电路，你可以尝试以下概念:
为了让它在白天工作，你可以在12p和4060 IC上的正线之间增加一个3M3的电阻，并用10K电阻代替12p上现有的1M电阻，并增加一个LDR与之串联。
简易可编程定时器电路
非常感谢，先生，你是最棒的
不客气！
