本文讨论了一种简单的电池健康检查电路，它使用普通的组件，使用户能够获得电池效率或关于其有效放电率的即时读数。这个想法是Shrishail先生提出的。
电路目标和要求
- 我需要一个电池检测电路。它需要显示，评估中的电池，电池的功率，待机时间，AH等，电路必须是这样的，几乎任何人都可以用廉价的，快速的现有组件。
- 如今，我确认了下面所示的电池。
- 首先，使用普通充电器对处于评估状态的电池进行充分的充电，通过特定的充电时间完成充电。
- 在那之后，我钩起一定的负载，这是能够放电电池上升到合理的限度。如前所述，它消耗特定的时间来完全放电。
- 随后，我评估了每个上述措施所使用的时间
- 使用这种方法需要大量的时间和层次。
- 因此，如上所述，我需要电路的电池检查器
该设计
在我们对此学到的前一篇文章之一电池内阻的意义并实现了该参数如何影响电池的效率充电率，放电率。
电池的内阻最终决定了电池可以积累多少电流，有效地保留，并以相同的效率率放电给负载。
较高的内阻会降低电池的效率，反之亦然。
因此，可以通过正确且快速地判断电池的平均内部电阻来评估电池的健康，但由于这种方法可能不易使用普通方法检测，因此确定电池健康的替代方法是捕获电流的瞬时电流是能够保留的，并通过快速放电方法提供。
这个程序是我设计的，尽管我不确定这是否会对快速确定或检查电池的健康状况有足够的帮助。

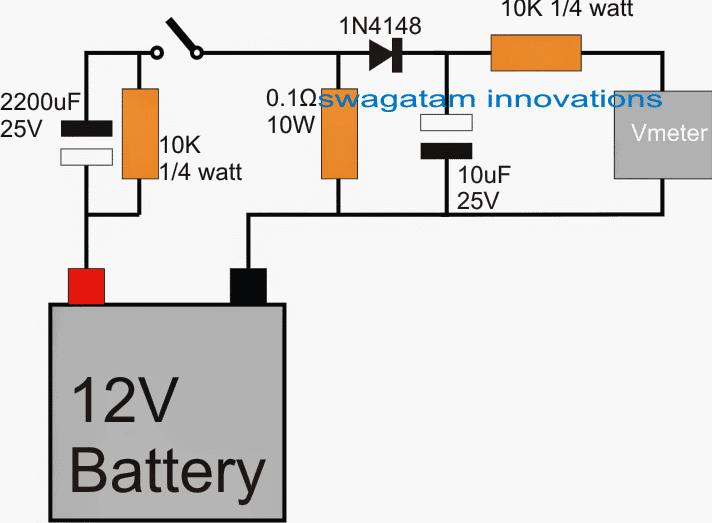

线路图
图中所示的电池健康检查电路使用的是非常普通的元件，该装置可以通过按ON开关来确定电池的整体状况。
首先，电池充电到最佳程度，不能避免该过程，因为除非电池正确充电，否则它保留的电流水平无法确定。
因此，电池是最佳充电后使用任何普通大电流电池充电器，上面所示的电路可以附加电池，以获得有关其AH效率规格的粗略的想法。
电路如何函数
电路应该以以下方式工作:
一旦按下指示的开关，电池通过2200uF电容和0.1欧姆电阻发生瞬时短路。
此动作迫使电池抛出其跨越0.1欧姆电阻的存储的最大电流，从而在0.1欧姆电阻上产生相同的电压量。
该等效电压应该是电池的AH效率水平的直接测量存储在10UF / 25V电容器中，并且可以在所选范围内通过任何合适的数字电压计进行测量或读取或读取。
通过上述方法进行几次重复测试，并通过评估10uF电容对应的电压水平，可以估计和检查所连接电池的整体健康状况。
0.1欧姆电阻的值可能会根据电池的AH值而变化，必须适当地选择，以便在V表的选定范围内实现可测读数。
非常感谢这个非常简单，低成本和基本的电路。最后但并非最不重要的是，感谢您对我这个小问题的关注。
这是我很高兴的忏悔！
嗨Swagatam。
我需要改变6伏电池的任何东西吗？
问候,
康拉德
康拉德，6V电池不需要更换，也可以尝试同样的设置。
你好，你的电路很好，这个电池健康检查器能测量到100ah吗?
嗨，是的，它可以用于任何额定值的任何电池
嗨，先生，我有第二个问题。电阻器电阻0.1ohm 10瓦特可以用金属棒代替吗？就像电池测试仪一样使用电池经销商。冷曲筒测试仪。其中用于几个测试内部金属杆以热转动红色热。特别是如果您测试多个电池。我认为10watt电阻会破坏热量。谢谢。
嗨Edmund，如果金属阻力位于产生所需潜在液滴的范围和电容范围内，那么它可以使用EB使用。
短路可能只持续几毫秒，所以10瓦的电阻器不会发热或烧毁，即使重复测试，在我看来。
嗨Swagatam先生，当我放了万用表时，如果电池健康，则将显示为否。（2）测试健康电池的另一种方法是什么。
Hi sononic，它会显示一些价值，可以与一个好的电池的价值相比较。将良好的电池值保存为基准电平，将可疑的电池值与此良好的电池读数进行比较，进行估算
谢谢Sir.pls，如果我希望24V 400 arcs电池到N / C或N / O接触中继，以便发电机将通过该电池开始。继电器等级应该是anthars。
嗨，sononic，发电机是应该只用电池启动还是完全使用电池动力?换句话说，发电机是柴油驱动还是电池驱动??
虽然这是一台柴油发电机，但它仍然完全使用电池供电。谢谢您的快速回复
你可以试试40安培接点的继电器
