这款自行车闪光器通过使用单独的通用晶体管，从一个1.5V电池中发出两个白色led，并且不需要变压器的核心，主要核心是Air本身。
使用Joule Thief概念
每个焦耳Thief电路都使用铁氧体棒或环形磁芯，其匝数在铁氧体材料上受伤。
随着磁通量的崩塌，它产生了一个增加的电压，尽管核心是空气。当磁场迅速释放时，电路就在相反的方向上产生高压。
环绕线圈的磁场能有效地产生能量。
为了建立这个高效的系统，风30转10毫米1/2“直径的钢笔或螺丝刀和另30转在顶部。
一旦你建立了第一个电路，把它连接到电线上。Yu甚至可以使用1或2个LED。如果它不能工作，只要交换电线，这是去基地。
加入10u的电解液和100k的电阻，去掉1k5。电路现在准备闪烁。记住使用2个发光二极管的闪烁电路。
线圈规范
如图所示，30匝+ 30匝线圈为2个led照明需要20mA。
从线圈获得最大的能量成为可能，因为空气在线圈的中心。
由于空气无法传递高磁通量，因此我们的想法是提供更大的面积(体积)的低磁通量来提供能量。
更大的20mm线圈将电流从20mA减少到11mA，保持相同的亮度。
电路操作
有提高性能的空间，但问题在于线圈变得更大。这是必要的保持两个30转的绕组在一起，因为从主绕组的磁通应该切断反馈绕组使晶体管的硬ON状态。
当晶体管通过100k打开时，晶体管在主绕组中产生磁通，切断反馈，与此同时-一个正电压产生连接到100k和10u。因此，晶体管在ON模式，并继续，除非打开完全打开。
在这一点上，磁通不扩展，电压下降到最低电压。这就导致晶体管关闭。主绕组中的电流也会突然中断。
磁通量中断，产生一个反向的电压，高于电源，从而导致led发光。
这个过程也通道电压通过反馈绕组，这使晶体管在OFF状态。当磁通断开时，负引线的电压低至10u，使晶体管处于OFF状态。
10u放电100k让基础电压增加开始下一个周期。
如果你有兴趣进行上述工艺的实验，你绝对可以做同样的事情，因为100k和1k5电阻和其他必要的部件是充足的。
尝试建立第一个电路闪烁白光LED从单个电池。它涵盖了各种特性，并显示了LED的效率，当脉冲与高电流。
图中的两个线圈构成一个变压器，并说明了击穿磁场，产生高电压。10k和100k在电路中产生延迟，从而产生闪光。
然而，焦耳小偷电路未能进行各种实验来简化他们的电路。这是遵循“鸟巢”安排进行进一步实验的原因之一。
注:主绕组匝数改为40t，反馈匝数改为20t，电流减小到8-9mA。然而，请确保在绕线时保持更紧的转弯。
发件人:DhrubaJyoti Biswas
线路图
您好，先生，电线的尺寸是多少?
毕摩，你可以用任何细磁铁线。这不是重要的。
谢谢，我马上就去试试。这是我最喜欢的博客。
不客气！
先生，我是你博客的读者
长官，我做了一个led闪光灯的电路。我用15伏特操作这个电路
但是…但是在运行了20分钟后我的ic被烧毁了.....我用的是IC 555。先生，我的电源是3A 15伏。
先生，请给我接通电路
Farhan，你是把LED直接连接到IC 555输出吗?，如果是，LED的瓦数是多少?你用什么电阻器?请具体说明，我来解一下。
你好，谢谢你抽出时间来。
我想眨眼一个LED与5252F IC
我可以用铁氧体磁芯焦耳偷取器但不能用集成电路
我刚开始做这件事，需要一些帮助。
再一次感谢您

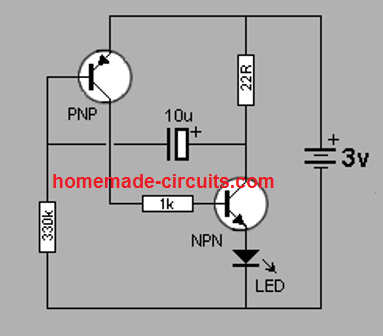

5252F是一个升压转换器电路，它将升压0.6V到3V及以上。它不会闪烁LED。如果你正在寻找一个3V闪光电路，你可以使用以下电路
//www.addme-blog.com/wp-content/uploads/2021/02/3V-LED-flasher-circuit.png
谢谢，我想这就是我要找的。我想我可以把这个集成到5252f的输出，并有一个闪烁的太阳能花园灯。让电池能持续一整晚。
谢谢，很高兴它为你解决了问题!
