在未来几年内，我们可能会发现所有传统的电容启动型吊扇都将被无刷直流吊扇电路所取代，因为这一概念使操作极其高效，并节省50%以上的电力。
将电容启动风扇更换为无刷直流风扇
就像传统的白炽灯今天几乎被多高效的LED灯现在是时候让吊扇变得更智能、更高效了。
事实上，制作一个基于无刷直流的吊扇电路可能比电容启动型的风扇容易得多，甚至可以由一个具有基本电子知识的普通爱好者完成。
你需要什么
为了实现这一点，你可能需要获取或制作以下模块:
1)无刷直流控制器电路。
2)为无刷直流控制器电路供电的SMPS
3)匹配合适的无刷直流电机。
4)电动机的螺旋桨或叶片配件。
主要规格
刷控制器规格可以选择根据可用的无刷直流电机的规格,例如如果你发现它舒适采购220 v或310 v刷你可以去控制器设计有匹配的规格,比如下面的电路是发布在本网站的某个时候。
另一方面，如果在12V至50V范围内的低额定无刷直流电机看起来更容易获得，你可以考虑选择以下替代设计，这也是最近在本网站发布的:
由于24V无刷直流电机在市场上容易获得，因此相比于220V电机，获得24V无刷直流电机要容易得多，因此我们将讨论使用24V无刷直流电机的无刷直流吊扇电路。

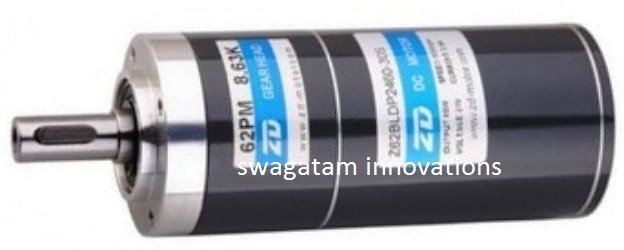

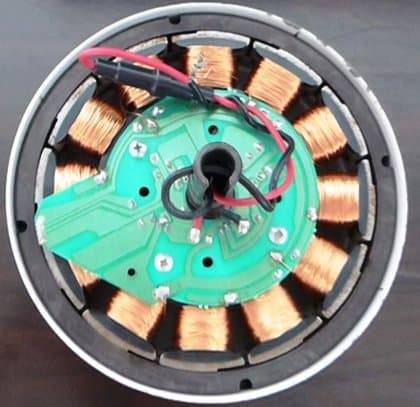

让我们假设我们为吊扇选择了一个24V 2安培无刷直流电源，如下所示，确保它包含传感器:
为了控制该电机并像吊扇一样使用，我们可以使用前文所述的50V驱动电路链路，并修改附图以适应吊扇控制参数，如下图所示:
线路图
这个图看起来非常简单，您只需要使用一个设计良好的PCB将图中显示的部件连接起来。
10K罐用作吊扇的速度控制旋钮。
零件清单
- C1=100µF
- C2 = 100nf
- C3 = 220nf
- CBOOT = 220 nF
- COFF=1纳滤
- CPUL = 10 nF
- CREF1=33纳滤
- CREF2=100纳滤
- CEN = 5.6 nF
- CP=10纳滤
- D1=1N4148
- D2 = 1 n4148
- Opamp = ic741
- R1 = 5.6 k
- R2 = 1.8 k
- R3 = 4.7 k
- R4 = 1 m
- RDD = 1 k
- REN=100K
- RP = 100
- RSENSE = 0.3
- Roff = 33 k
- RPUL=47 K
- Rh1, rh2, rh3 = 10k
电源:
从上面显示的无刷直流吊扇控制器电路，我们可以理解，电路将需要一个直流电源来运行，这可以通过任何标准的SMPS单元来实现，最好的例子是您的笔记本电脑充电器，它可以有效地用于运行所建议的24 v无刷直流电机，通过给定的控制器电路。
如果您决定自己构建SMP，您也许可以尝试本文中解释的概念12V, 2安培SMPS电路。
这里的二次绕组比可以适当增加一倍，以获得所需的24V而不是设计中规定的12V。
对于5V电源，可以使用基于7805 IC的stage，并实现对无刷直流控制器卡5V的要求。
结论
使用无刷直流风机的主要目标是实现无电容电机(或无刷电机)，其中转子不携带任何绕组，这反过来确保几乎零摩擦，因此与普通电容型吊扇单元相比，效率极高。你可以使用任何无刷直流电，和电源的直流电路和电机与SMPS。然而，必须注意的是，额定电压较高的电机在这种特殊应用中效率较高。
这就是关于简单的无刷直流吊扇电路制作的解释，如果你有任何相关的疑问，请通过你宝贵的意见让我知道。
