在上一篇文章中，我们了解了供电电路中的纹波因子，在这里我们继续计算纹波电流的公式，从而计算出直流输出中消除纹波内容的滤波电容值。
前一篇文章解释说整流后的直流分量如何能携带最大的纹波电压，以及如何通过使用平滑电容器来显著降低它。
虽然最终纹波含量，即平滑直流的峰值和最小值之间的差值，似乎从未完全消除，并直接依赖于负载电流。
换句话说，如果负载相对较高，则电容器开始失去其补偿能力或者修正涟波系数。
计算滤波电容的标准公式
在下一节中，我们将尝试评估计算电源电路中滤波器电容的公式，以确保输出的最小纹波(取决于连接的负载电流规格)。
C = I / (2 x f x Vpp)
I =负载电流
f = AC输入频率

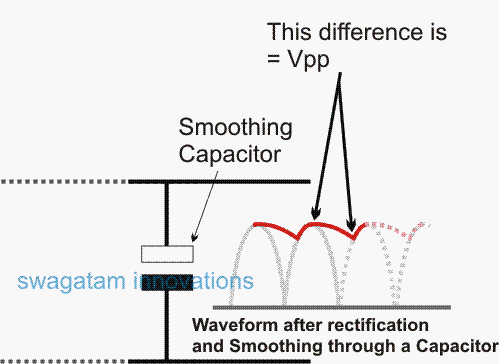

Vpp =最小纹波(平滑后的峰值到峰值电压)，对用户来说可能是允许的或OK的，因为实际上它永远不可能使其为零，因为这将需要一个不可用的，不可用的巨大的电容值，可能对任何人来说都不可行。
让我们试着从下面的评估中了解负载电流、纹波和最优电容值之间的关系。
负载电流、纹波与电容值的关系
从上面的公式中我们可以看到纹波和电容是反比的，也就是说如果纹波需要最小，那么电容的值就需要增大，反之亦然。
假设我们同意在平滑后的最终直流分量中存在一个Vpp值，比如1V，那么可以计算出电容器的值如下所示:
例子:
C = I / 2 x f x Vpp(假设f = 100Hz，负载电流要求为2amp)
Vpp应该理想地总是1，因为期望更低的值可能需要巨大的不切实际的电容值，所以“1”Vpp可以作为一个合理的值。
求解上述公式，得到:
C = I / (2 x f x Vpp)
2 / (2 × 100 × 1) = 2 / 200
= 0.01法拉或10000 uF(1法拉= 1000000 uF)
因此，上面的公式清楚地显示了如何根据负载电流和直流分量中最小允许纹波电流来计算所需的滤波电容。
通过参考上述解决的例子，可以尝试改变负载电流和/或允许的纹波电流，并轻松地相应地评估滤波器电容值，以确保给定电源电路中整流直流电的最佳或预期平滑。
