这篇文章解释了使用1瓦led自制100瓦电容管灯电路的构造。这个想法是由这个博客的热心读者Tamam先生提出、构建、测试和验证的。让我们把整个讨论进行一遍。
讨论提出的设计方案
我经常访问你的博客，到目前为止，我已经从你的博客构建了几个电路。已经很长一段时间我试图建立一个交流领导管的光将运行在220 - 240伏交流电,并产生更多的或者至少等效光,像一个60瓦普通管/荧光光,因为我想代替我的房间的光管总是骚扰我。我非常喜欢led，因为它的低功耗和高亮度。
我已经在你的博客上看到了几个与AC LED灯相关的电路，但是没有一个符合我的标准。
我的要求:
1.我将使用1瓦LED (3.3V, 10mm, 180度)最多100-150片。
2.电源为电容式，尽可能提供最大的保护。我不想用变压器。
3.输出光必须像我上面说的普通灯管(60瓦)一样亮。
我知道，考虑到上述要求，设计电路很容易。
我非常需要电路，这是我对你的请求，请花点时间为我设计电路。对不起，我的英语不好，提前谢谢!!
我的回答:
我感谢你的兴趣，我已经在我的博客上有需要的赛道，请查看以下链接:
//www.addme-blog.com/2014/04/simplest-100-watt-led-bulb-circuit.html
反馈!
谢谢您的回复。抱歉打扰你，兄弟，我不明白“SMPS型NTC热敏电阻”
就连我当地的配件经销商也不明白。他们问我的热敏电阻的欧姆值，是电路的强制电阻吗?
因为，在没有热敏电阻的情况下，我在项目板上成功组装和测试了你们的电路。如果不是强制性的，我就不会使用它。
使用电感器作为浪涌抑制器
我的建议是，你向经销商解释，你想要一个热敏电阻，通常用于12V smps适配器。我不能确定确切的欧姆，所以不能正确地建议它。
或者，你可以简单地消除NTC，使用电感器直接串联与LED链，这个电感器可以由绕组磁铁线(超级漆包铜线)在任何铁氧体铁芯，使用100圈直径为10mm。
数据不是关键的，可能在这里和那里有点，我们只是需要一个线圈具有10欧姆的电阻与LED串联…这是所有。
构建原型
感谢您提供您的100瓦LED电路。

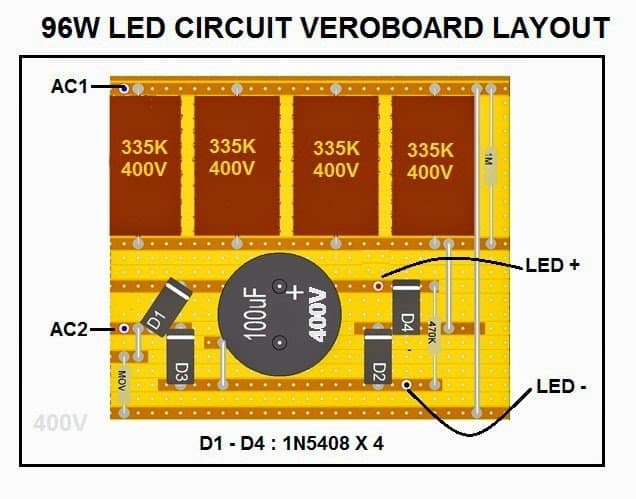

经过一些尝试和错误，我成功地构建了电路，但对您的电路进行了如下微调:

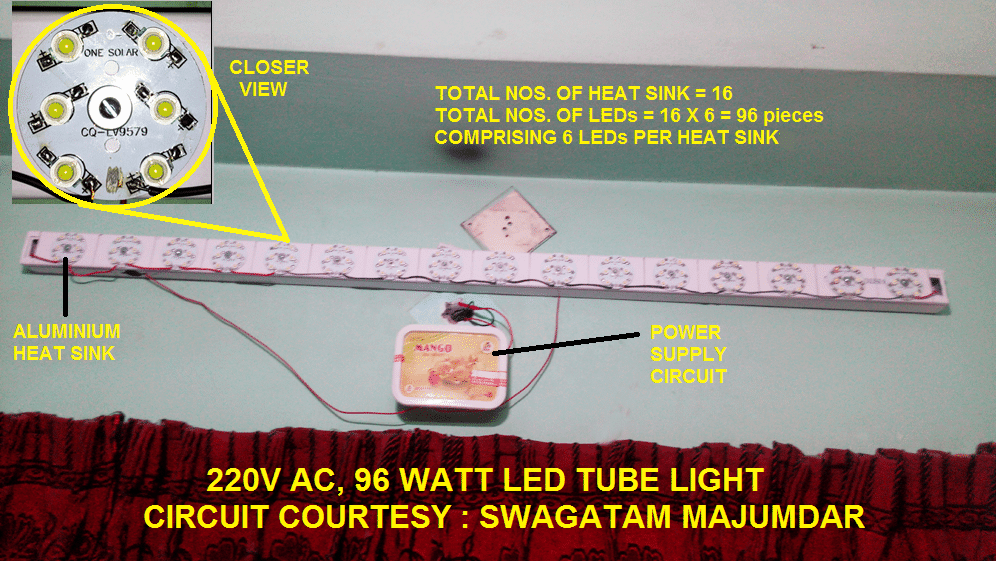

1.我已经使用了总共96个1瓦特高亮度蠕虫白色led灯。
2.我把你电路中的交流电容的值从5uF/400V改为14uF /400V(并联了4个3.5uF电容后)，因为5uF/400V的光线不够。
我使用的流血电阻额定1兆欧姆之间的电容器引线。
3.我还将桥式整流器旁边的滤波电容从10uF/400V更改为100uF/400V，并在其输出端增加了额定470基欧姆的出血电阻。
4.我已经把一个压敏电阻之间的输入交流中性和相位到电路。然而，我发布了一些这个项目的图片。

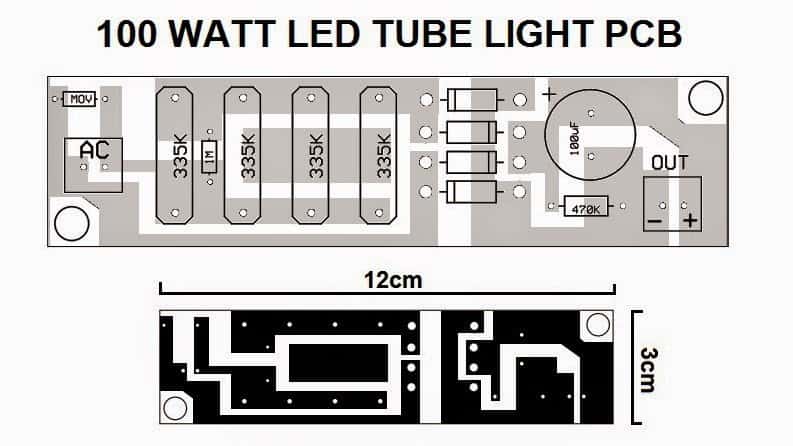

下图展示了100瓦以上LED管灯电路的PCB设计布局，感谢阿布·塔玛姆先生。

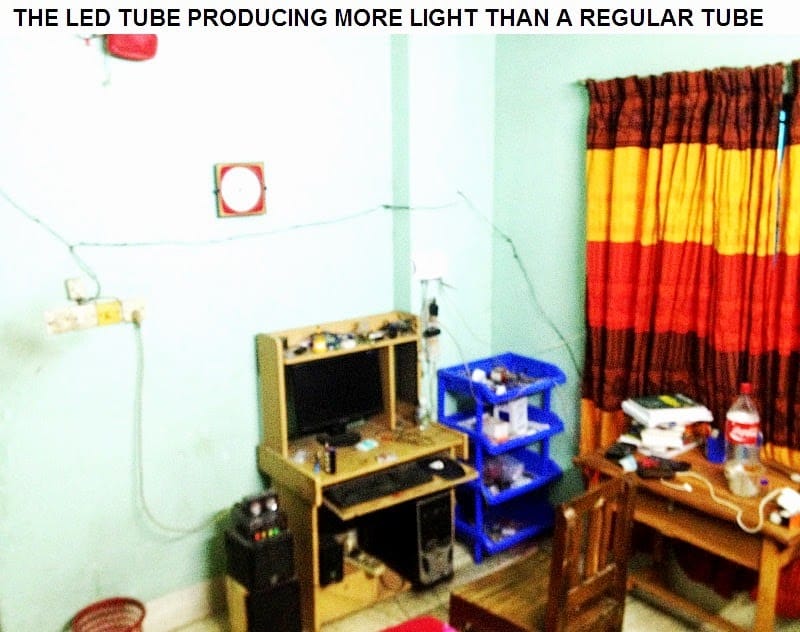

我用过的最好的电容电源。我每天开这灯十八个小时。
我被它的高亮度迷住了。
谢谢你，亲爱的斯瓦卡塔姆，一切都归功于你。大量计算使用CPS的全效率和绑定每个LED到一个恒定的电压，因此浪涌电压将没有影响。
非常感谢塔玛姆!这是我的荣幸。
当你把所有的LED放在一个铝条上时，我们可以把LED放在一定的距离上吗?我想把所有96个LED在天花板上的一些距离，你会得到一个视频已经上载到你的管标题为“客厅天花板LED照明项目”的想法!当我们在两个Led之间放置电线时，亮度会有什么影响?
你可以在led之间设置一定的距离，但不会影响它的性能。
先生，我想把每个LED放在0.5米到1.5米之间的相同距离。线电阻对亮度有影响吗?我在youtube上看到一个标题为“客厅天花板LED照明项目”的视频，请看看这个视频，你知道我实际上想要什么。另一个问题，你在上面的电路中使用的是什么类型的电容器?LED可使用的最小和最大数量是多少?
Ashok, 1.5米x 96 = 144米，请告诉我你是如何在这么远的距离上实现的，你想放置LED串的地方是大厅还是操场??
电容器必须是PPC型，严格无极。
是的，先生，实际上我想用在大厅天花板灯，请查看youtube上的视频标题为“客厅天花板LED照明项目”，你知道，实际上我想要的。
Ashok，随着144米的长度，线中较晚的led灯可能会受到影响。我不确定一根144米长的铜线会产生多大的电阻，你可能会实际地进行测试，然而一些电阻将确保更好的led防雷，所以它可能是一个伪装的优势。
．...对于100%可靠的操作，我建议使用SMPS电源，而不是电容型。
计算可以在这里学到:
//www.addme-blog.com/2013/02/make-this-1000-watt-led-flood-light.html
请告诉我如何从电阻释放33kv变压器的类型，电压，瓦数，我可以在哪里找到它
我需要更多的信息关于应用程序的计算出来，所以请提供它。
用“绝缘放电棒”对未插拔的变压器进行放电。
你可能经历了一些尝试和错误。试着用一根2米长的未镀铁丝(1毫米)缠绕在坚硬的云母片上制作一个电阻…你可以根据结果增加或减少铁丝的长度
你好先生,
我想做一个led灯使用10个1w的led(3.4v, 350ma)来代替一个15w的cfl。所以请你设计一个电路…
提前灌水
你好Sarada,
将3个led与一个6欧姆1瓦的电阻器串联起来……做成3个这样的串，并将它们并联....现在你可以用12V/2amp SMPS电源....连接这个并联组件的公共端确保LED组件是在一个大型铝散热器上完成的。要了解更多信息，你可以参考以下文章:
//www.addme-blog.com/2013/12/how-to-use-aluminum-strip-heatsink-for.html
非常感谢您的及时回复，但是先生，请提供给我12v/2amp的SMPS电路设计
我建议你从市场上购买，因为制作它可能会非常困难，你几乎不会花100美元。
我想要这个电路电压和安培
300毫安…300 v
Hii swagatam . .我做了这个，但是没有引导图灵。在测量输出直流时，它只有193伏，而输入交流是220伏。错在哪里?直流输出必须在310左右。请告诉我
站长你好，检查所有led的极性，其中一个可能是错误的位置....记住，输入电容必须按照LED额定电流....计算
亲爱的先生,
1)请澄清:在上述电路中，6个1w的led是串联还是并联?我能看到的是，一组3个led串联在一起，每个散热器有两组3个led串联在一起，对吗?
2)电路共使用4个x335k的额定电容器。所以它是大约13.2uf和电流可能是13.5 × 70 mA =13.2 × 70=924 mAmps。如果所有的led串联在一起，每个led的电流被限制在150米安培，电路是如何承受如此高的电流的?
亲爱的VG,
由图可知，6个LED并联，16个并联组串联，6个并联LED每一个的耗电约为300 × 6 = 1800mA, 16个....的整串LED耗电也约为1800mA因此，总额定值将是1800mA或1.8安培
顺便说一下，每个LED的额定电压是350mA，而不是150mA
你说得对，先生。
你的评论有待审核。
亲爱的Swagatam,
感谢您提供您的100瓦LED电路。
我有点糊涂了，你能解释一下吗
在这个电路中，我应该使用多少瓦的电阻
1.我使用的流血电阻额定1兆欧姆之间的电容器引线。
(1兆欧姆电阻)瓦?
2.增加额定470基欧姆的出血电阻
(470千欧姆电阻)瓦特?
3.这个电路中的“MOV”是什么
联系方式姓名:Nazim
电子邮件:nazimhussainisyeds@gmail.com
Nazim, 1M可以是1 /4瓦特额定
470K也可以1/4瓦特额定
MOV是金属氧化物压敏电阻…它阻止电源开关接通时的浪涌电流。
亲爱的Swagatam先生，非常感谢您的快速回复。
所有的led灯都应该串联，先生。
我能把93灯减少到40r 50led吗，先生
你能把你的whatsapp发过来吗?不介意的话
我的邮箱号:nazimhussainisyeds@gmail.com
亲爱的督军,
上面的设计不是我的设计，所以我不能评论这个设计。
我的设计可以在下面的链接中看到
//www.addme-blog.com/2014/04/simplest-100-watt-led-bulb-circuit.html
对不起，我只能通过这个网站，你可以在这里讨论你的疑问。
亲爱的Swagatam,
再次询问电容LED管电路使用1瓦LED。
我知道这不是你的电路设计，但你有海洋知识的电子电气，所以再次请求，请从你的繁忙的时间表给我一些时间(你自己的时间，我会等待)，提供给我一些信息先生。
确认部分
Part6: - MOV ?r类型(MOV信息)
“Mov是金属氧化物压敏电阻…它阻止电源开关接通时的浪涌电流”
我应该如何安排led(1到96串联或串联和并联的组合)
你的知识技能让我很容易知道每一个和每个部分的信息，我不知道制作电路后跟随你的博客，我从你的帖子中学到了很多东西，非常感谢先生。我很自豪能从你们身上学到这些品质。谢谢你在专业和个人方面指导我。“对不起，我的英语不好”
名称:督军
电子邮件:-nazimhussainisyeds@gmail.com
你好，Nazim，图片是正确的，但是显示图片实际上并没有帮助，因为部件可以有不同的颜色，稍微不同的形状，和不同的尺寸…重要的是打印值，这是你必须验证的。
MOV可以是330V/1amp MOV，但MOV不会保证100%的安全，也不会是NTC。
如图所示://www.addme-blog.com/2014/04/simplest-100-watt-led-bulb-circuit.html
所有的led应该串联起来。
我将删除图片链接，因为我通常不会在评论中发布外部链接。
亲爱的Swagatam先生,
在当地的电子经销商商店没有NTC和MOV，我可以用NTC n MOV，“10欧姆10瓦特电阻先生”代替NTC。
亲爱的Nazim，这是不可靠的，你可以添加一个310V 2瓦的齐纳过桥输出，这将有效地控制电压，并将有助于防止led燃烧。这可以实现93个led串联。
Namskar。我是老年人，对小型电子爱好包有兴趣，只能在家里做。有一件很重要的事要告诉你，我只是第11个性病通过和有兴趣的电子。我只有70%的电子零件知识，但我不知道它们是如何工作的。但我可以按照小电路图把它们组装起来。我做了一些项目，根据Youtube的信息和一些知识的帮助电脑等。在没有任何知识的情况下，我还修理了小型电子电路，如插座、铃、电源、led管/灯泡等。
我想要得到以下想法:我有3.7伏锂电池，想要使用1瓦的led。我用了很少的(6/10)引线，但它变得非常热，因为高电流，我认为。多少最大1瓦特led我可以使用一个3.7锂电池与适当的散热器?请帮我出主意。谢谢
您好，很高兴了解您在电子领域的兴趣和知识!
1瓦的LED需要300毫安的电流才能达到最大亮度，如果没有合适的散热片和限流电阻，它会变得非常热。
假设您的3.7 V锂离子电池额定在2600毫安时，那么您可以连接7个LED并联它，每个LED必须有自己的串联电阻。
电阻器的值可以按如下方式计算
R =电源V - LED V / LED电流
= 4.1 - 3 / 0.3 = 3.66欧姆
瓦数= (4.1 - 3)x 0.3 = 0.33瓦或1/2瓦就可以了
您可以将电阻连接到LED的正引脚或LED的负引脚。
所以7个独立的电阻需要与7个led相连
你好，先生，我想只运行6个1瓦的数量导致220v的交流瓦特将在电路的变化
阿卜杜勒，把LED和10欧姆的串联电阻放在一起。
输入电容使用4uF/400V电容。
使用一个5欧姆过渡委员会在电路的输入端。
使用桥式整流器整流
还要确保在桥式整流器后放一个20v 5瓦的齐纳二极管
