通常，所有汽车转向信号灯的额定功率约为12至20瓦，这是传统的白炽灯泡类型，与LED灯相比，其产生的光强度要低得多。在这里，我们学习如何用高效率来取代这些灯，高强度汽车LED灯泡.

LED汽车灯泡设计

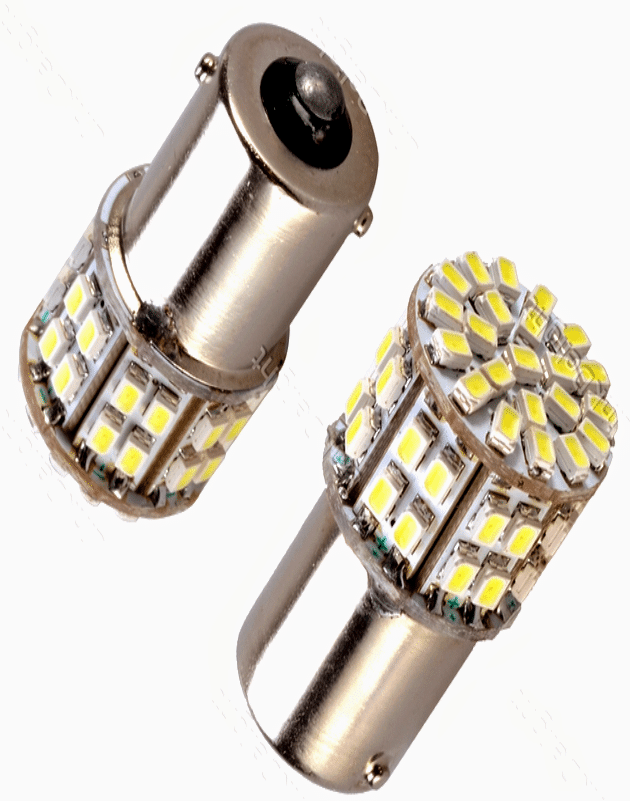

下图显示了可直接更换在现有支架上的车载LED灯。

它显示了一个体面的安排，平面，微小的SMD发光二极管在一个圆形的模式，以实现最佳的光分布通过封闭的后反射器。

这里使用的LED是3020 SMD LED，这些微小的发光二极管与普通5mm LED的规格相同，但是如果我们比较它们的光强度，可以看到的差异似乎很大，其中3020很容易以优异的优势获胜，这就是为什么现在这些LED比普通的5mm LED更受欢迎的原因。

在上图中，我们可以看到LED组装在PCB条上，以特定的计算方式平铺。

垂直PCB的数量为7个，每个条带上有4个LED。

一个由22个LED组成的圆形PCB位于垂直PCB结构上。

因此，垂直PCB包括7 x 4=28个3020个LED，而圆形PCB安装22个LED，总共提供28+22=50个LED

这50个LED连接成12串，每串4个LED，一串2个LED。

12个串中的每个串必须有各自的单个串联电阻器（SMD），其值可能在55欧姆1/4瓦左右。

单个2 LED串必须与单独的250欧姆1/4瓦电阻器相关联。

这些电阻器就像电流限制器，用于保护LED免受汽车交流发电机电压波动的影响，并有助于保持所有LED组的照明水平尽可能均匀。

电阻器可安装在PCB条的后侧。

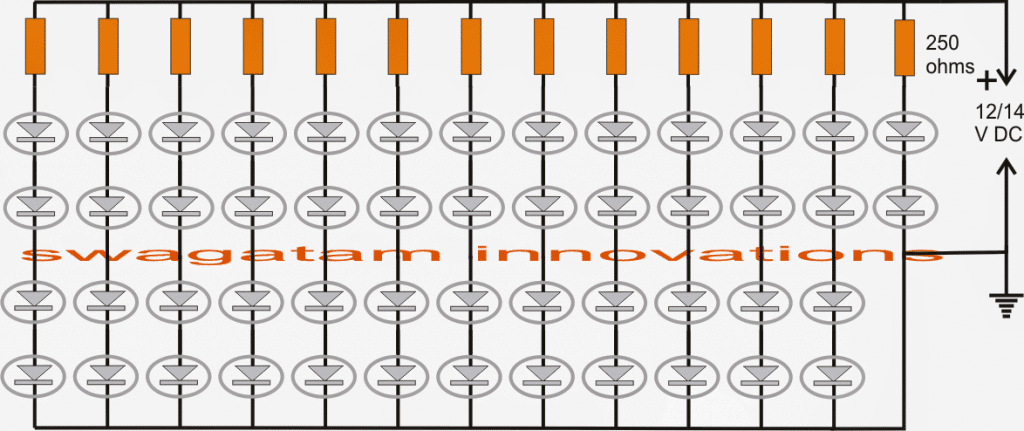

建议的简单车载LED灯的电路图如下所示：
