在这篇文章中，我们将看到如何使用Pirhana LED构建增强型高效汽车前照灯。
汽车LED大灯是一种大功率灯采用高效率LED阵列，这创造了非常强大的前照灯的汽车，以及一个非常高的效率方面的功耗。
使用4针Pirhana led
你可能很熟悉普通的两针、5mm白色led，它们绝不是“普通的”，并能产生合理的高强度的光。
然而，当涉及到4管脚led时，2管脚类型就站不住脚了。只要在一个小组里有50个这样的人，你就能很好地制造出比传统灯更耀眼的灯光汽车头灯强度．
这里我们讨论如何实现4针发光二极管在汽车让他们的前灯更节能，更强大。
事实上，这种应用可能不仅仅局限于汽车前照灯，你可能还想将其用于其他应用，比如在家中使用LED管灯，这可以节省大量的电费。
在我们继续进行拟议的高效大功率LED头灯设计细节，让我们首先分析这个有趣的发光器件的重要规格。

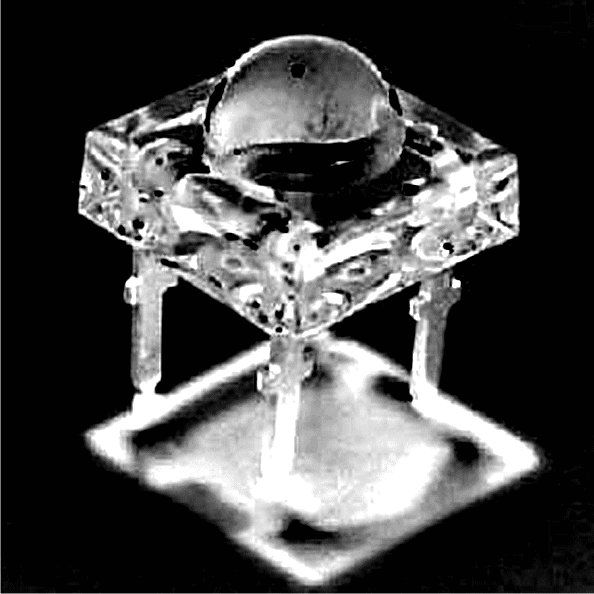

4针超亮食人鱼LED乍一看可能很复杂，但仔细一看，你会发现它和2针LED一样容易理解。
虽然该器件包括4个引脚，但实际上每边有两个内部短路，因此技术上它只有两个输出，一个阳极和另一个阴极，很像我们普通的两个引脚led。
然而，为了适应它的尺寸和协助牢固的PCB安装，4针LED的方形超大形状被设计来引入一些特殊的特性，这是因为它们产生了大量的光排放。
4引脚超通量LED主要规格
下面的文本提供了一些与4针led相关的重要规格:
- 安全工作温度–25至80摄氏度
- 典型工作电压- 3.5伏，
- 最大工作电压-不超过4伏。
- 正常连续工作电流- 20ma，
- 峰值瞬时电流–高达100 mA视角–50度。
高效汽车前照灯使用4针超级通量食人鱼led

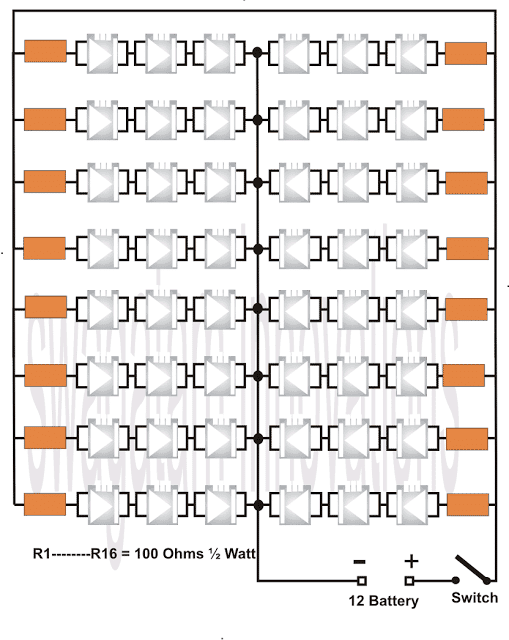

DIAGRAM展示了一个简单的应用电路，使用48个高强度4针led用于汽车前照灯。
由于LED类型的工作正向电压约为3.5，每个通道中有三个串联。
该系列进一步并联，使总数达到48个。电压是通过仪表盘开关从汽车电池中获得的。
优选地，led可设置成圆形，以便在整个前照灯外壳上均匀分布光线。
电路图
使用的PCB必须是玻璃环氧树脂型双面；层压板的背面铜没有蚀刻，用作散热器，用于吸收LED的热量并在空气中散热。
使用单个10瓦LED
如果你觉得上面讨论的方法太费劲，那么你可以选择一个10瓦的LED灯，用低功耗的LED灯来增强你的汽车前灯。

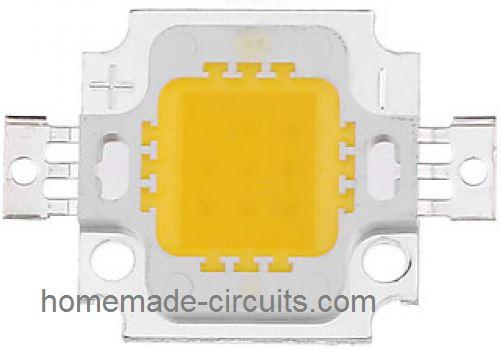

下图显示了10瓦LED实际上看起来像:
两侧的两个鳍片是两个端子，将连接到汽车的12V电源。
更不用说，每一个前灯上的led都必须包含一个电流控制电路为了确保安全和最佳照明，如下所示。
R2是电流感应电阻器，可以按照以下章节中的讨论进行计算。
我已经发布了几个LED限流器电路，您可以通过以下链接进行研究，并在LED灯和电池的2V电源之间实现这些电路：
上述任何概念均可用于保护10瓦汽车前照灯LED灯免受过流或热失控情况的影响。
然而，确保led安装在经过良好计算的散热器上，散热器可以是如下所示的圆形翅片类型，这可能安装在前照灯箱后面:
使用其他形式的LED
如果您希望使用与上述规格不同的任何其他形式的LED，您完全可以通过计算电阻器值适当地使用以下公式：
电阻=电源电压- LED系列正向总V规格/ LED电流
例如，假设您希望使用1瓦、3.3伏350毫安的LED灯制作前照灯，并且您的电源电压为汽车蓄电池的12伏，在这种情况下，可以通过以下方式计算上述公式：
考虑每个字符串有3个串联的LED：
R = 12 - (3.3 x 3) / 0.35 = 6欧姆
o它是6欧姆电阻，你将需要串联与每个LED串有3个LED串联。
那么电阻的瓦数呢?
为了评估瓦数，只需将电源和LED总压降的差值与LED电流相乘，因此，对于上述情况，我们得到:
瓦数=12-（3.3 x 3）x 0.35=3.46瓦数，最接近的安全值为4瓦。
通过这种方式，您可以通过适当计算串联限流电阻器，为您的汽车前照灯使用任何所需的LED。
添加PWM强度控制
基于LED的汽车前照灯的另一个优点是，它可以方便地与PWM强度控制，这将不仅使用户可以根据需要改变汽车前照灯的强度，而且还节省宝贵的电池电力。
下面的图像显示了一个简单的IC 555 PWM控制，可以用于上述目的非常容易和有效。
上述设计还具有电流控制器级，可确保LED消耗的电流不会超过额定电流，从而在所有情况下安全工作。必须根据LED的最大额定电流适当计算电阻器Rx。
MOSFET必须安装在合适的散热器上，以确保LED的最佳性能。
小心:当使用高瓦数LED时，一定要确保在电源输入和LED模块之间添加一个专门的限流级，如本文前几段所述。
非常感谢你介绍这个电路，你对这个电路的参考让我有了一个想法，这样我就可以有更多的权力和选择的微型IC，
我多次想使用MOSFET作为开关或关键，就像晶体管，但我没有成功，我觉得他们不像晶体管，我想使用它作为一个强大的开关，而不是继电器，
请为此建议一条线路，非常感谢您的帮助
你可以用贴片形式的IC555使设计微型化。当你在MOSFET的栅极/源极上施加12V电压时，MOSFET将像开关一样工作，但它只能在直流负载下工作
你好先生,
我需要一个最多60个led的充电灯电路。输入是220V，电池电压是4VDC，我希望是无变压器供电。
如果想要增加led的数量，该怎么做呢?谢谢先生。
你好，Thiter，你可以试试这篇文章里的无浪涌设计:
//www.addme-blog.com/how-to-make-efficient-led-emergency/
嗨Swagatam,
我想为水族馆建造一个led顶灯，使用4脚led灯，上面提到的电路可以使用12v DC适配器吗?
嗨，苏海尔，是的，你可以为上述目的建造它。您可以根据自己的喜好添加或减少LED字符串，以增加或减少照明
谢谢
请提供一个电路图，如果我使用草帽5mm led在一个连续200天。
驱动它通过一个12v直流适配器。
谢谢你！
电路设计将是相同的，只是电阻值将更改为450欧姆…1/4瓦，但是否可以容纳200个数字将取决于适配器的电流消耗
你好Swagatam,
我看不到附图和电路图。显示以下错误：HTTP错误404–未找到文件或目录
我希望使DRL和尾灯使用超流led的地方的常规3或5mm led的。
你能帮我做一个drl &尾灯为我的自行车使用你的电路图和布局。我是电子方面的新手，但喜欢自己动手做东西。
谢谢
嗨，Gaurav，我在这里看图表没有任何困难…你可以打开这个链接单独看到它
3. bp.blogspot.com/-acwhhtzz-l4/tu2ykueuo2i/aaaaaaaaaxa/jq3lf3vnzy8/s640/4-pin + LED.png
对于DRL，您可以遵循以下概念，并将其适用于您的特定应用
//www.addme-blog.com/2013/07/making-led-halogen-lamp-for-motorbike.html
如果您有任何疑问，请随时询问
您好，先生，我不知道食人鱼LED，因为我看到它有4个引脚，所以如何将其串联焊接，您能解释一下吗
你好basit，请看上面文章中的图表，你可以看到led的每一侧都有两条引线短路并串联在一起，你可以这样做。
你好,
我去年万圣节时建了一个钢铁侠ARC反应堆的复制品。
https://drive.google.com/file/d/0B32qJakASDM4OENsSzJBMTZXeG8/view?usp=sharing
我在这个项目中使用了17个LED，直接连接到一个3.7v的脂质电池。不幸的是，电池在充满电时的运行电压约为4.1v。这导致几个LED在晚上出现故障。
我想更换led和建立一个调节器或电阻，以阻止这种情况再次发生。
我对游戏的机制很满意，但对于我所需要的内容或如何将其放置在电子设备上却不是100%的满意。谁能帮助?
如果你已经使用了5mm的led，你可以分别连接50欧姆1/4瓦的电阻与每个单独的led。在数组中。
你好Swagatam,
非常好的和有用的项目。
你能上传一张更大的电路图吗?一个礼物并不能很好地显示其他组成部分。
谢谢
请点击图表，它将在一个新窗口中放大，所有的细节都被放大了。
…很抱歉，它对点击没有反应，我马上把它放大。
