这里描述的电路可以建立和使用在您的车辆自动倾斜和调暗操作的车辆大灯，以响应来自相反方向的强烈光汽车前照灯．
汽车里的调光器/北斗七星是什么
汽车前照灯调光器是一种电路，它能以受控的方式自动切换来自相反方向的车辆的前照灯强度。
这可以防止司机被对面的前灯刺眼的眩光刺眼，并让司机有适当的控制他们的车辆，避免严重的事故。
为什么自动前灯调光器/北斗七星在车辆中如此重要
你一定是在晚上开车的时候遇到了这种恼人的情况大灯灯从对面的车辆直接进入你的眼睛，使事情难以评估，并导致了碰撞或可能的事故的情况。
顺便说一句，由于你的车的前灯聚焦，对面车辆的司机可能正在经历同样的情况。
这种情况通常是通过使用手动勺开关机制来解决的，在那里司机会被提示“调低”他的前灯的焦点，从而给对面的车辆一个机会来调整他的车辆，也表示他也需要“调低”他的车灯。
然而，手动做上述操作，有时会变得可怕的费力和麻烦，因此，如果某种自动系统是合并，可以帮助节省这个头痛的司机，特别是当他驾驶在压力条件和危险的高速公路。
电路操作
下图描述了一个简单而有效的汽车头灯勺或调光电路。晶体管被用作晶体管比较器，将预设电阻水平与LDR电阻水平与接地进行比较。
线路图

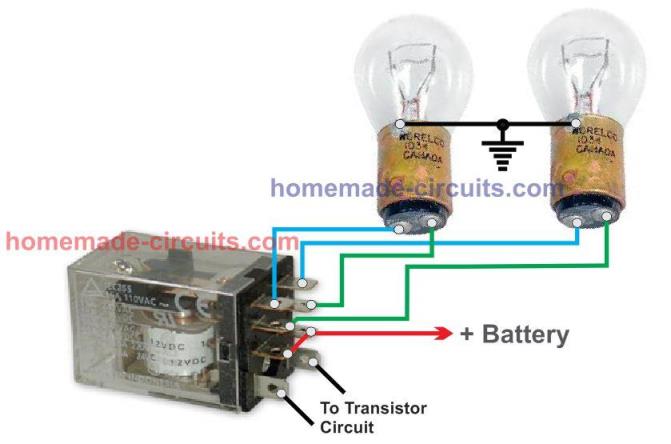

DPDT继电器与北斗泡连接图
LDR是如何运行的
光线从LDR上落下车辆的前灯从前面来立即降低它的电阻，并允许更多的电流流向晶体管的基部。
晶体管导电并激活继电器，继电器反过来翻转触点，使主车辆的前照灯与灯丝相连，改变灯丝的强度。
整个电路可能被封闭在一个小盒子里，并安装在驾驶员仪表盘附近的某个地方，但是LDR需要被布线并放置在外壳外面的某个角落风罩，这样它就能“看到”来自对面车辆的光，就像司机看到他们一样。
零件清单
R1 k = 1,
P1 = 10k，
LDR =在日光下(在阴影下)照射时，电阻@ 10至50 K左右。
T1 = BC547,
D1 = 1 n4007
继电器=线圈400欧姆，DPDT, 12伏
制造一个没有继电器的车辆调光器

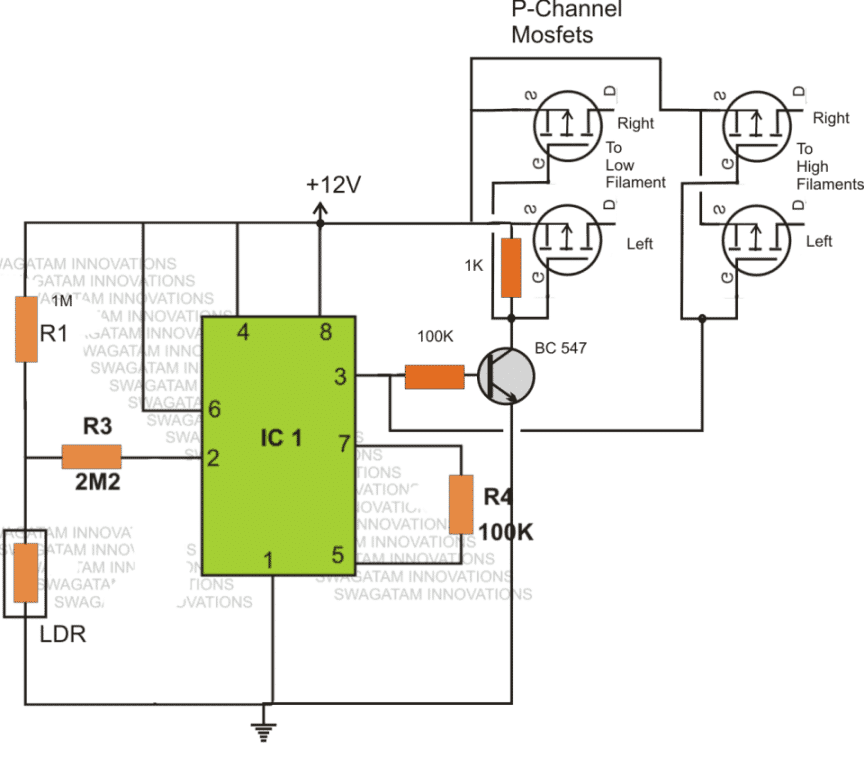

上述自动斗电路可以修改为工作与mosfet:
用手机充电器调暗北斗七星

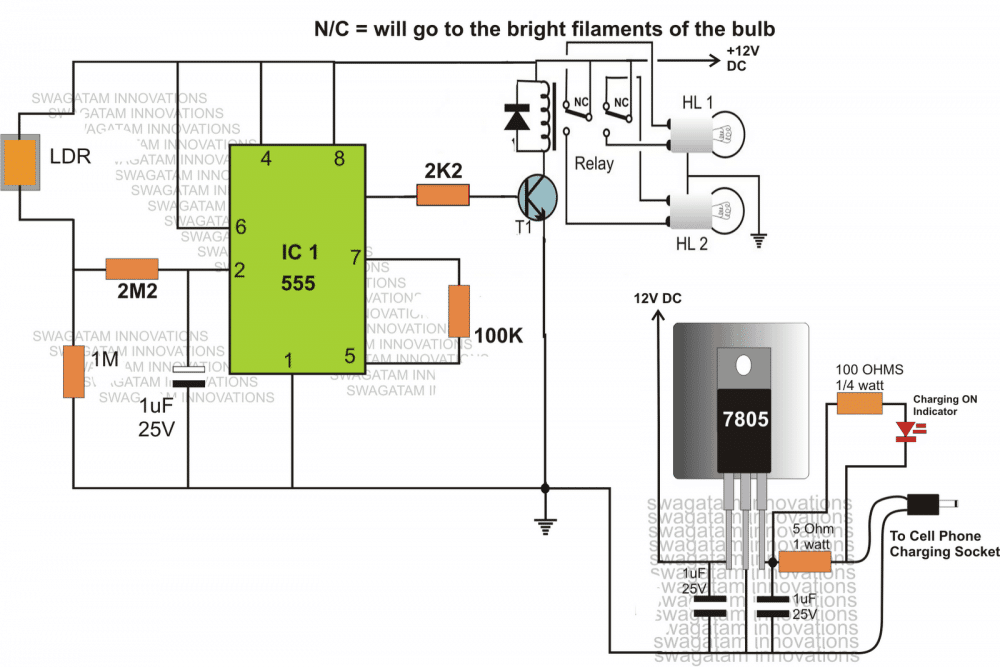

以下是由Surya小姐提供的简短解释，以便更好地了解汽车调光/勺头灯开关电路的建议电路设计，该电路带有可选的手机充电电路，便于在车上为手机充电。
电路操作
这里IC 555已经被使用，而不是作为一个充电指示作为一个比较器来控制前照灯的倾斜动作。
如果使用IC 555作为一个充电指示将使电路不必要的复杂，因此，一个新颖和简单的方式被选择为充电ON指示。
连接在5欧姆瓦限流电阻上的LED有效地指示手机的充电状态，并在充电过程停止时关闭。
在这里，IC 555就像一台压缩机，当光线照射到异地恋， pin# 2处的电压上升到设定的内部阈值以上，提示IC将pin# 3的输出电压从0改变到12，触发连接的继电器。
继电器触点立即将正电源从前照灯的“高”灯丝转移到“低”灯丝，导致灯的强度瞬间下降。
LDR必须以这样一种方式放置，即它只接收来自车辆前方的光线，而这些光线将主要来自另一辆车的前灯。
使用照片晶体管

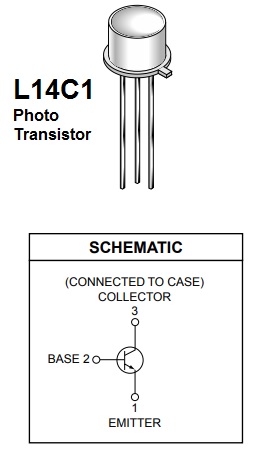

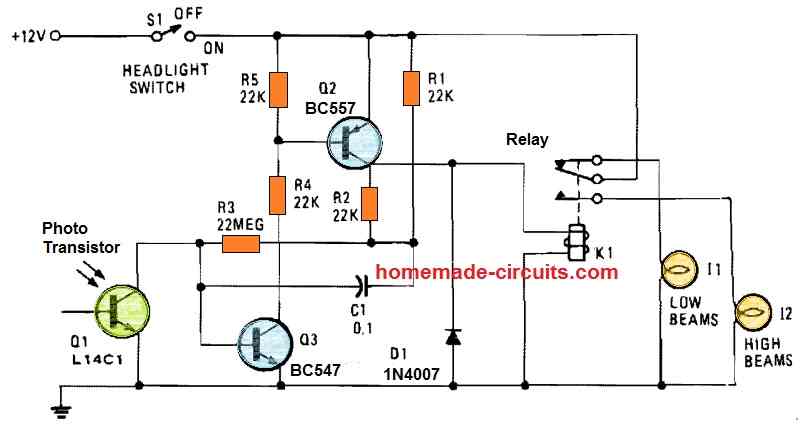

当光电晶体管Q1检测到接近车辆的前灯时，电路开始工作并开始执行调光/倾斜功能。22m电阻，R5，设置灵敏度约半英尺蜡烛。继电器采用12v, 0.3A线圈。光电晶体管L14C1配有一个10°视角和1英寸直径的1英寸镜头。
这个项目的组成部分是什么…
请回复我. .
这些值在图表中给出
你能给我解释一下它是怎么用的吗
您好，先生，我们从您的第一个ckt图中制作了“自动前照灯昏暗和明亮使用ldr控制”的学院项目。你确定它真的有用吗?请回复，这对我们来说太重要了。
你好，项目组，正如你所看到的设计是非常基础的，因此它将准确地工作，没有任何问题。
为了确保继电器在阈值时不跳变，可以在继电器线圈或二极管D1上并联1000uF/25V电容。
在实际安装到汽车上之前，先用手电筒在工作台上测试电路。
为了使电路更加灵敏，你可以通过增加另一个BC547来将晶体管升级为达林顿晶体管。
非常感谢你的回复，我希望它真的对我有用
不客气！
