自行车喇叭通常用在自行车上，通过按下按钮产生放大的报警声音，提醒任何在自行车行驶路径上的人。
在这篇文章中，我们讨论了一个完整的建设电子自行车喇叭电路，将类似于一个电话音乐铃声的声音。
介绍
老式的机械自行车喇叭现在正慢慢被丢弃，人们更感兴趣的是用模仿手机铃声的新型音乐喇叭来取代它们。
本文讨论了一个这样的项目。电路是非常容易建立的，因为它只包括一对夫妇的主动部分和一些其他被动部分。该电路可以通过两个AAA大小的笔灯在3伏特直流下运行。
拥有自行车的电子爱好者会喜欢这个项目。
这个提议的想法将帮助你摆脱旧的机械自行车喇叭声与一个全新的响亮的电子音乐设备。这是一个自制项目——另一个能让年轻人开心的方面。让我们在这里学习整个过程。
电路操作
参考上述电路图，我们可以看到它是如何简单地构建所提议的音乐喇叭，因为它利用很少的电子部分。
晶体管T1是一种普通的通用晶体管，即众所周知的8050。8050比通常的BC547类型更强大，能够轻松地处理高达150 mA的电流。
晶体管也拥有拥有更大的hFE水平比其他类似类型的晶体管导致更好的音乐放大的属性，是的，它是有基本的放大音乐源。
这里的音乐来源是令人难以置信的IC UM66，它有一个嵌入式的音乐“写”在里面。它只需要一个3 V(不要超过)的电源电压就可以启动。柱状图也很容易理解。
左边的是负的，中间的是正的右腿是输出，很简单，不是吗?
一旦UM66的相关供应终端被分配到他们的岗位，它开始“唱歌”通过输出引脚立即。然而，这个音频水平是非常低的，需要放大之前，馈送它到升压线圈。这是由T1完成的，如上所述，放大的信号被送到线圈。

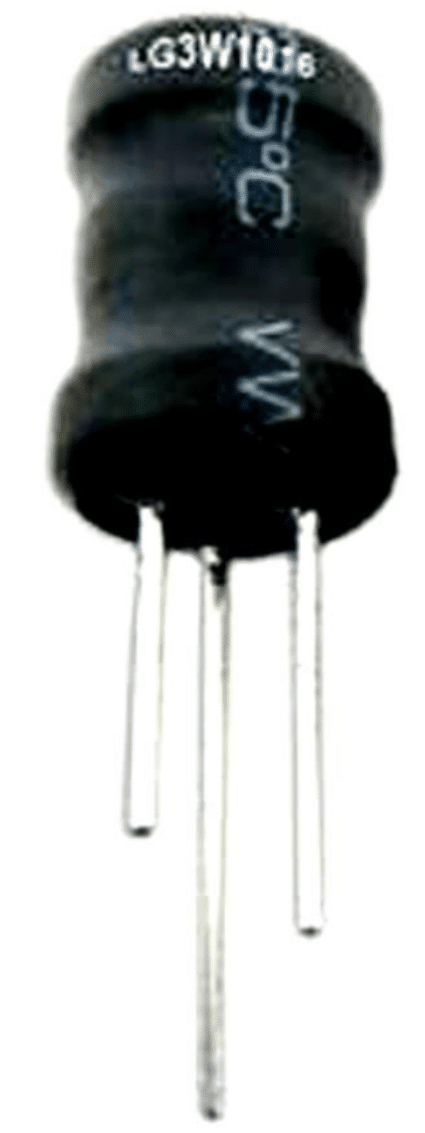

升压线圈
蜂鸣器线圈是如何工作的
这里使用的线圈实际上作为一个升压变压器，主要用于从晶体管T1放大音乐波动的升压。
线圈就像任何其他变压器一样，作为一个初级和次级部分，但部分不是孤立的，而是作为一个单一的绕组绕组中心抽头适当地拉出在相关的计算步骤。
通过使用多台测试仪测量相应的电阻来识别主绕组和次绕组引线。
电阻较低的引线为一次绕组，电阻较高的引线为二次绕组。
一般情况下，主要部分将显示一个大约22欧姆的值，而次要部分显示一个大约160欧姆的值。通过测量的共同领导是中心水龙头，并进入正电源。
压电换能器如何工作
负责实际声音再现的压电片直接连接在二次绕组上。
压电的终端从中心的白色区域和外部的金属边缘，这两个区域都是可焊的，但是焊接连接在内部的圆需要非常小心，确保焊点被提升，一旦焊点，否则，白色陶瓷涂层将立即被烧毁，降低了设备的一些效率。
如何安装压电换能器
压电元件的另一个方面是其安装或固定方法。
固定是在一个塑料盘或盖上完成的，有一些深度(约5毫米)和一个大约1.5毫米高，1毫米宽的内部提升台阶，覆盖盖的内部底部边缘(见图)。
瓶盖的内径是这样的压电只是刷在瓶盖内部，并在升高的台阶上定居。这就是压电是如何被放置和卡在瓶盖内的(见图)。
粘接可选用优质合成橡胶基胶(用于粘接橡胶和皮革)。盖子的对面表面有一个直径约为7毫米的中心孔，它决定了压电元件所产生的声音的响度。
改变孔的直径可以极大地改变音乐强度的放大和锐度。
一旦电路和压电组件的整个布线完成，该单元可以使用两个笔灯电池供电，给电路所需的3伏电压。
令人惊讶的是，即使在如此低的电源，音乐强度可以发现显著响亮和耳朵穿孔。
音乐芯片使用3V
然而，供应一定不能超过这个值，因为IC UM66不能容忍任何超过3伏。
当然，该单元可以使用更高的供电电压，最高可达12伏，只有在对IC的供电经过电阻和齐纳网络检查和调节到3伏的情况下。
12伏特的供电，放大变得非常高，事实上，成为非常兼容的汽车使用作为音乐反向喇叭。
零件清单
所有电阻均为¼瓦，CFR, 5%，除非另有说明
- R1 r2 = 1k，
- T1 = 8050，线圈=如图所示
- COB = um66ic或任何其他类似类型。
- 压电= 27mm，两端子型，如图所示。
- PCB = Veroboard或任何通用PCB。
你可以张贴“如何制作旋律-音乐自行车喇叭电路”的电路吗?
我试着设计一下，很快就会告诉你。
嗨，我来自拉贾帕拉亚姆。我没在我的镇上找到那个线圈。图像名称说它是感应器…如果它是感应器。我们能回家吗…
嗨，手工制作它是非常困难和不准确的，因为它有超过2000个旋转和计算轻击…最好准备好，......你也可以在网上得到它…
感应器的容量是多少?为什么你使用3脚电感而不是2脚电感。如果使用2引脚电感器，电路将如何变化?当使用主动压电代替被动压电显示时，你会如何使莺的声音而不是使用um66的音乐声音?谢谢!
线圈的电感是未知的，因为这个线圈应该是购买而不是手工制作的。
3针将产生比2针多5倍的体积。
对于2引脚简单地连接两端的8050集电极和电源正极，并连接并联线圈端子。
你好，Swagatam，我想做一个小项目，就像你的电路板介绍在网站上//www.addme-blog.com．如何创建一个自行车喇叭和铃声的电路。但在这里，我用手持式或手提式的迷你报警电路。但我想要的是110分贝的警报器，用的是AAA电池。所以我需要你的帮助来完善以上的方案设计。
非常感谢。
我的名字是:黄明黄。
电子邮件:minhhoangtk78@gmail.com
地址:越南岘港市海洲区清平区清翠109号
你好，Huynhh，电路解释将产生一个非常响亮的耳朵穿刺音乐的声音，如果一切都按照图设置。所以你可以去的设计，这是在上面的文章中解释，但要确保贴片完全按照给定的指示，因为贴片是至关重要的，以获得最佳的声音输出
我知道，我买了Piezo，现在我只是想把音乐改成火警警报(因为我想设计一个带手袋的Mini警报产品)。例如，校准电容或电阻工作?非常感谢。
增加1k电阻器可能会降低声音级别，除此之外没有其他调整。
