在本文中，您将学习如何使用简单的公式计算串联和并联LED，并配置您自己的个性化LED显示屏，现在您不必只想知道如何连接LED灯了？但事实上我能做到，知道这里的细节。
这些灯不仅因其耀眼的色彩效果而闻名，还因为其耐用性和最低功耗而闻名。
此外，LED可以成组布线，形成大型字母数字显示器，可用作指示灯或广告。
年轻的电子爱好者和爱好者经常困惑，并且奇迹如何计算LED及其电阻，因为它们难以通过LED组优化电压和电流，所以需要保持最佳亮度。
为什么我们需要计算LED
设计LED显示屏可能很有趣，但我们常常留下思考如何线灯？通过公式学习设计自己的LED显示器是多么简单。
我们已经知道LED需要特定的正向电压（FV）来获得点亮。例如，红色LED将需要1.2 V的FV，绿色LED将需要1.6 V并为黄色LED为大约2 V.
无论颜色如何，现代LED的正向电压都约为3.3V。
但是，由于LED的给定电源电压大多高于其正向电压值，因此必须在LED上添加一个电流更大的电阻器。
因此，让我们了解如何计算选定LED或一系列LED的限流电阻
限流电阻的计算
可通过以下给定公式计算该电阻器的值：
R=（电源电压VS–LED正向电压VF）/LED电流I
这里R是有问题的电阻，单位为欧姆
Vs是LED的电源电压输入
VF是LED正向，实际上是LED以最佳亮度照明所需的最小电源电压。
当串联LED连接出现问题时，您只需将公式中的“LED正向电压”替换为“总正向电压”，方法是将每个LED的FV乘以串联LED的总数。假设有3个LED串联，则该值变为3 x 3.3=9.9
LED电流或我指的是LED的当前额定值，它可能根据所选LED的规格20 mA到350 mA。这必须转换为公式中的放大器，因此20 mA变为0.02a，350 mA变为0.35a等。
如何连接LED？
为了理解这一点，让我们阅读以下讨论：
假设您想要设计一个包含90个LED的LED显示屏，并使用12V电源为这90个LED显示屏供电。
为了使90个LED与12V电源最佳匹配和配置，您需要适当地将LED串联和并联。
对于该计算，我们需要考虑3个参数，如下所示：
- LED的总数，在我们的示例中为90
- LED的正向电压，为了方便计算，我们认为它是3V，通常这是3.3V。
- 电源输入，本例为12V
首先，我们必须考虑串联连接参数，并检查在给定电源电压下可以容纳多少个LED。
我们通过将电源电压除以3伏来实现这一点。
答案显然是=4。这为我们提供了12V电源中可容纳的LED数量。
但是，上述条件可能不可取，因为这会将最佳亮度限制在严格的12V电源上，如果电源降低到某个较低的值，则会导致LED上的照明度降低。
因此，确保至少2V的较低余量，建议从计算中移除一个LED计数并使其成为3。
因此，对于12V电源，3个串联的LED看起来足够好，这将确保即使电源降低到10V，LED仍然能够非常明亮地点亮。
现在我们想知道，从我们手中总共90个LED中，可以制造出多少这样的3个LED串？因此，将LED总数（90）除以3，我们得到的答案等于30。这意味着您需要焊接30个LED系列串或链，每个串中有3个LED。这很简单，对吧？
一旦您完成了上述30个LED串的组装，您自然会发现每个串都有自己的正极和负极自由端。
接下来，将上一节中讨论的电阻计算值连接到每个系列的任意一个自由端，您可以将电阻连接到串的正端或负端，位置无关紧要，因为电阻只需要与系列对齐，您甚至可以在LED系列之间加入一些wher。使用earler，我们发现每个LED串的电阻为：
R=（电源电压VS–LED正向电压VF）/LED电流
=12-（3 x 3）/0.02=150欧姆
假设我们将该电阻连接到LED串的每个负端。
- 在此之后，您可以开始将LED的公共正端连接在一起，并且每个系列的负端或每个系列的电阻器端部一起。
- 最后，根据正确的极性向这些公共端施加12伏电源。你会立即发现整个设计以均匀的强度发出明亮的光芒。
- 您可以根据显示器的设计对齐和组织这些LED串。
具有奇数计数的LED
当您的LED显示屏包含奇数LED时，可能会出现这种情况。
例如，假设在上面的情况下而不是90如果显示器组成101个LED，那么考虑12V作为电源，它将成为一个相当尴尬的任务，以便划分101。
所以我们找到了一个最近的值，它可以直接被3整除，也就是99。99除以3得到33。
因此，这33个LED串的计算如上所述，但其余两个LED的计算结果如何？不用担心，我们仍然可以制作一系列这2个LED，并将其与其余33个LED并联。
然而，为了确保2个LED串与其余3个LED串一样消耗均匀的电流，我们相应地计算了串联电阻。
在公式中，我们只需改变总正向电压，如下所示：
R=（电源电压VS–LED正向电压VF）/LED电流
= 12 - （2 x 3）/ 0.02 = 300欧姆
这为我们提供了专门为2个LED串的电阻值。
因此，3个LED串的电阻为150欧姆，2个LED串的电阻为300欧姆。
以这种方式，可以通过与相应的LED串串联引入适当的补偿电阻，调整具有不匹配的LED的LED串。
因此，通过改变剩余的较小系列的电阻值来容易解决问题。
关于如何使用指定电源电压将任意数量的LED串联和并联，本教程到此结束。如果您有任何相关疑问，请使用注释框解决。
计算显示板中的串并联LED
到目前为止，我们了解了LED如何串联和并联连接或计算。
在以下段落中，我们将研究如何通过串联和并联led来设计大型数字led显示屏。
作为示例，我们将使用LED构建数字显示“8”，并查看其接线方式。
所需零件
施工时，您将需要以下少量电子元件：
红色LED 5毫米=56个。
电阻器=180欧姆¼瓦特CFR，
通用板=6×4英寸
如何计算和构建LED显示屏？

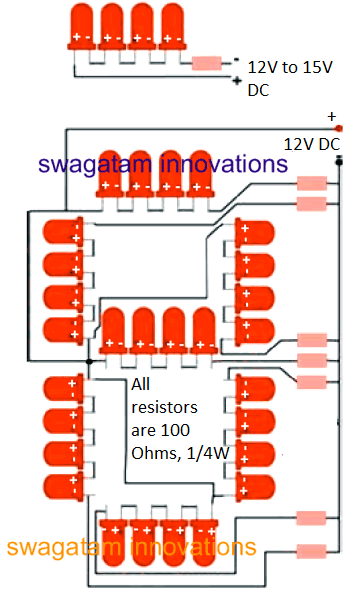

该数字显示电路的结构非常简单，并通过以下方式完成：
将所有LED插入通用板；按照电路图中所示的方向操作。
最初只焊接每个LED的一根引线。
完成此操作后，您会发现LED不直观，实际上以相当弯曲的方式固定。
触摸焊接LED点上的烙铁头，同时向下推特定LED，使其底座平放在电路板上。对所有LED执行此操作，使其直线对齐。
现在完成焊接每个LED的其他未焊接导线。用钳子把他们的导线剪得干净利落。根据电路图，确定所有LED系列的正极。
将180欧姆电阻器连接到每个系列的负极开口端。同样，将电阻器的所有自由端连接起来。
这结束了LED显示屏编号“8”的构造。要测试它，只需将12伏电源连接到公共LED正极和公共电阻器负极。
数字“8”应以大数字显示的形式立即亮起，即使从很远的距离也能识别。
电路功能提示
为了清楚地了解如何设计大型数值LED显示屏，了解详细信息的电路将是重要的。
查看电路，您可能会注意到，整个显示器被分为7个LED系列“条”。
每个系列包含一组4个LED。如果我们将输入电压12伏除以4伏，我们会发现每个LED接收到的3伏电压足以使其发光。
电阻器确保流向LED的电流受到限制，以便它们可以持续很长时间。
现在，通过将这些串联LED并联起来，我们可以将它们排列成不同的形状，从而产生各种不同的字母数字显示器。
读者现在一定很容易理解如何在不同模式下计算LED。
它只是将LED串联连接的LED，然后将这些连接在并联连接中并对它们的普通阳性和负极施加电压。
你好爵士工程师swagatam
感谢您的良好电路解释。我在网站中学到了很多东西。如果可能，请告诉我如何只连接一个导致220 V电源供电。我找不到您的网站中的这种电路。
提前感谢
真正地
迈克

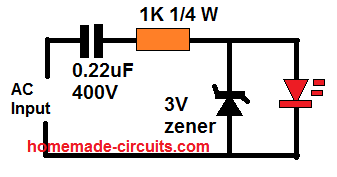

谢谢迈克，很高兴你能从这个网站上学习。您可以使用以下设计从220V全照明照明单个LED：
//www.addme-blog.com/wp-content/uploads/2021/05/LED-monitor-circuit.png
Sir工程师Swagatam.
你好像往常一样，你的完美回答让我非常感激；电路非常简单和经济。你为我画了一条赛道，我将永远铭记你的大恩。
我会将商业中国蝙蝠的电路图片发送到您之前使用过的电子邮件地址，以便在上述目的之前使用。
我要补充的是，我已经用3个1N4007二极管替换了3个LED，以便只有一个照明LED。
我祝你和你亲爱的家人一切顺利。
真正属于你的
迈克
谢谢你，迈克，谢谢你的反馈！
斯瓦加坦爵士
您好。您好，亲爱的先生。关于单LED照明电路，请注意以下几点：
1.关于在3V齐纳二极管上添加一个电解质电容器，以消除由电源频率（比如10M、400V）引起的LED闪烁，您的说明是什么？
2.我错误地没有画一个560R电阻串联在电源上；虽然这些电路对你来说很琐碎，毫无价值。请接受我深深的歉意。我会再寄一次。
非常感谢您的习惯性善意。
真正地
迈克
你好，迈克，
1）您可以在LED上的前图中添加过滤电容。该值可以是100uf / 25V
2） 我在前面的评论中提供的图中已经出现了1k电阻器。
此电路是正确的电路，不会使LED发光，其他配置可能导致LED发光。
如果您想要更多的LED串联，您可以添加它们，只需确保相应地增加齐纳二极管值。
你好，亲爱的斯瓦加坦
非常感谢你的全面回答。我学到了更多的新概念。
关于560R电阻，我正在谈论我发送到您发送到您的电子邮件地址的那个中国蝙蝠的电路图.I，因为您的图表是优秀灵活性的，因此我将不再使用它。
祝你一切顺利
真正地
迈克
谢谢你，迈克，你通过电子邮件发给我的LED图有一个很大的缺点。由于没有齐纳二极管，LED可以在任何时候由于突然的电压浪涌而燃烧。
亲爱的斯瓦加坦爵士：
你好我在您提供的图表中添加了一个100uf滤波电容器，单个LED停止闪烁。感谢您的努力和指导。我决定将LED的数量增加到4个，当然是一系列的；我应该在第一个和第四个LED上加一个12V齐纳二极管。在这里，我想请您注意这个问题，我的所有新的和二手齐纳二极管的不同电压从10到24伏（10，12，13，15，24，27）的值都略低于它们上印刷的电压量的一半；当用万用表测量时，同时点亮LED。考虑到我的万用表是正常的，我增加了一个24伏齐纳二极管（事实上是12）跨越字符串和下降的输出电压现在是5.5伏。我停止了工作，决定把发生的事情告诉你。
先生，能得到您的指示，我将非常高兴和感激。
祝你一切顺利
迈克
谢谢你，迈克，很高兴它现在起作用了。是对于串联的4个LED，齐纳二极管的值可以是12V或13V。
这似乎很奇怪，一个好的齐纳二极管和一个限制电阻总是会显示精确的电压降，根据它的打印值。
因此，根据我，某些东西可能是错误的，无论是抄表还是齐纳二极管，否则都应该出现这个问题。
有一个修改，需要在我以前的220V单LED灯电路做。请在0.22uF电容器后添加1N4007二极管。阴极将连接到0.22uF/400和1K接头，阳极连接到另一个交流端子。
亲爱的斯瓦加坦爵士：
非常感谢您的反馈和新的修改，好心人。由于我需要在您的图表中使用4个LED，并且由于严重电晕，我不能出去购买其他品牌的齐纳二极管，所以我唯一能告诉您的是，我的万用表读数是准确的，当我将其设置为100k，并将其红色探针连接到24v齐纳二极管的阴极时，其读数为60k，反之亦然（红色探针至阳极…）。
不管怎样，我可以使用24v齐纳，实际上是12v，来代替你们电路中的12v齐纳吗？
事先非常感谢
真正属于你的
迈克

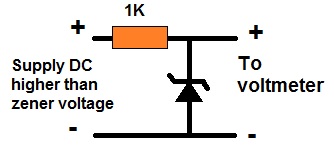

你好，迈克，你用以下方式测试齐纳二极管了吗？
请以这种方式进行测试，以确保齐纳值的读数正确。我不建议使用未准确确认的齐纳二极管。
亲爱的斯瓦加坦爵士：
你好非常感谢您的指导。认识一个与他人共度宝贵时光的人，我感到非常自豪。我祝贺你如此善良，耐心地回应人们。
以下是您最近的图表的结果：
输入直流电压-Z.D.电压-输出电压
30 —– 12 —–12.5
30 —– 15 —– 16
30 —– 24 —– 24.5
我做了另一个测试，以查看我们电路的输出电压，该电路由一个0.22 uf 400v电容器、一个连接到它的1k电阻器和一个连接到电容器和电阻器接头的1N4007二极管组成，而它的阳极连接到另一个交流端子。输出电压为300v直流和600v交流空载。
永远不会忘记你的好意的人
迈克
你是最受欢迎的迈克！
这意味着您的齐纳二极管工作正常，您可以根据需要使用所需的齐纳二极管。
是的，如果没有齐纳二极管，0.22uF电源的输出将为300V…一旦连接齐纳二极管，这将降至齐纳值。
亲爱的斯瓦加坦爵士：
你好。我感谢您解决问题的努力。现在一切都很好，我很感激。我的最后一个问题：1K电阻的最大值可能是多少，以便有更多的照明LED？
祝你一切顺利，身体健康
顺致敬意，
迈克
谢谢你，迈克，1K甚至可以减小到100欧姆，这一点都不重要。它包含在电路中只是为了保护齐纳和LED不受0.22uF电容器的初始开关浪涌的影响。一旦初始开关浪涌结束，0.22uF几乎不会为LED产生10mA的电流。
因此，您可以做两件事，将1K减小到100欧姆1瓦，并将0.22uF值增加到0.33uF，这将产生约25 mA的电流，这将足以为LED产生最佳照明。
亲爱的斯瓦加坦爵士：
您好，非常感谢您耐心地解决了我的问题，并教会了我很多关于LED等的知识。
我永远不会忘记你为我所做的一切。
祝你健康和快乐
真正地
迈克
你是最受欢迎的迈克！
如果我有一个电源电压和电流，比如说12v 3A和12个3v的led怎么计算电阻和led电流
请使用上述文章中解释的公式，它将为您提供确切的结果..使用3个LED串并联，每个串在每个串上串联4个LED，没有任何电阻。或者使用4个LED串并联，每个串联3个LED串联，每个弦串联具有计算出的电阻器
在阅读了您的教程后，这很有意义，但我必须问以下问题：
1）如果您有60个不同颜色和正向电压的LED，您如何进行计算？
2）如何使用无任何电压调节设备的无变压器电路来驱动这些LED来光线亮起？
3） LED的阳极为正极，阴极为负极，按照惯例，所有阴极都接地。为什么您的连接将负极连接到电阻器而不是正极端子。
视为紧急！
谢谢
对于不同的颜色LED，规则也是相同的。如果字符串中有2 + 3 + 2 + 3.3 + 1.5个LED，每个电流为20 mA电流，并且具有24V电源，则可以添加所有这些值并除以LED的公共电流。因此r = 24 - 11.8 / .02 = 610欧姆
对于无变压器电源，您需要一个齐纳二极管来调节LEd的电压，还需要使用一个与LEd串串联的限流电阻器
电阻器可用于与LED串串联的任何位置，也可用于LED之间、与正极线串联或与负极线串联。电阻器的作用是限制通过LED串的电流，因此可以在任何位置与LED串串联。
你好，

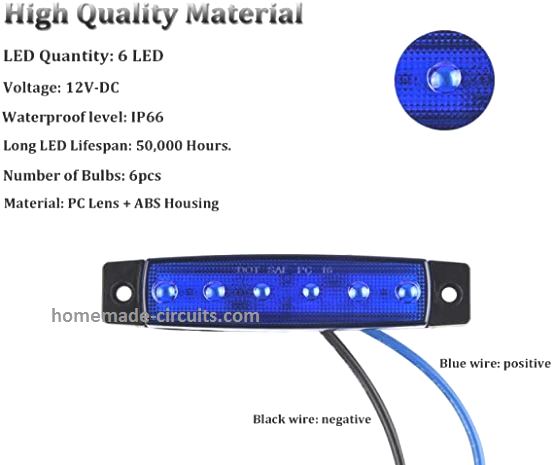

这是一个很棒的网站，你在解释方面做得很好。这是我的情况。我想安装6个船甲板灯，开关控制，每个包含六个额定12v电源的LED。这是图片。
然而，我的灯是绿色的。我认为我需要根据36 LED的总数进行计算吗？
希望你能帮忙！谢谢，肯
你好，看起来很棒，你能指明每个LED的当前评分吗？
你好，我真的需要帮助，我买了三个12伏100瓦的全光谱LED，但没有电源，我一次在每个led上试了一个12v 5a开关模式psu，但没有一个会亮起来，所以我让一个朋友过来在线查看，他说他们需要32v单独亮起来，但我想加入他们，所以我会有一个更小的300瓦灯，而不是更大的100瓦灯，但我不知道我会用什么电压的psu需要或如何正确连接它们，我真的不想再给自己通电或打开LED灯了。
你能告诉我如何正确和安全地将它们串联起来吗？你能提供的任何帮助都是非常巧妙的！
您好，如果您串联连接3个指定的LED，则需要3安培32 x 3=96 V的电源。如果您成功获得此奇数电源，则需要通过在LED和电源之间添加电流调节器级，进一步保护LED免受热失控。
限流器的详细信息可在以下文章中找到：
//www.addme-blog.com/make-hundred-watt-led-floodlight/
我建议不要串联添加，而是并联添加，这样可以通过普通的0-24V/9amp变压器或12-0-12V/9amp变压器以及全桥/电容整流器进行供电。对于这种布置，您还需要为每个LED模块单独添加上述限流器
如何将400个LED灯与12v直流电连接
请问SIR在串联连接6LD时，我应该使用哪些电阻器。
下面是公式：
R=（电源电压VS–LED正向电压VF）/LED电流I
