本文用单个按钮或几个按钮解释了汽车电源窗口控制器电路。这个想法是由胜利先生的要求。
技术规格
来自印度尼西亚的Winantiyo，我在博客中读了你的帖子我很喜欢它。
我有2个项目:
1.自动卷起汽车电源窗口
2.汽车脚闸自动锁定触发器
你可以帮我解决电路n原理图吗？
自动启动电源窗口：我希望我的车窗可以单击电源Windows按钮开关自动卷起或自动滚动或滚动
．．我曾经看到一个自动卷起来模块，一个继电器8引脚，2个晶体管和4个电解电容，但它已经坏了，1个电阻和2个二极管。但这一系列的部分已经丢失了。

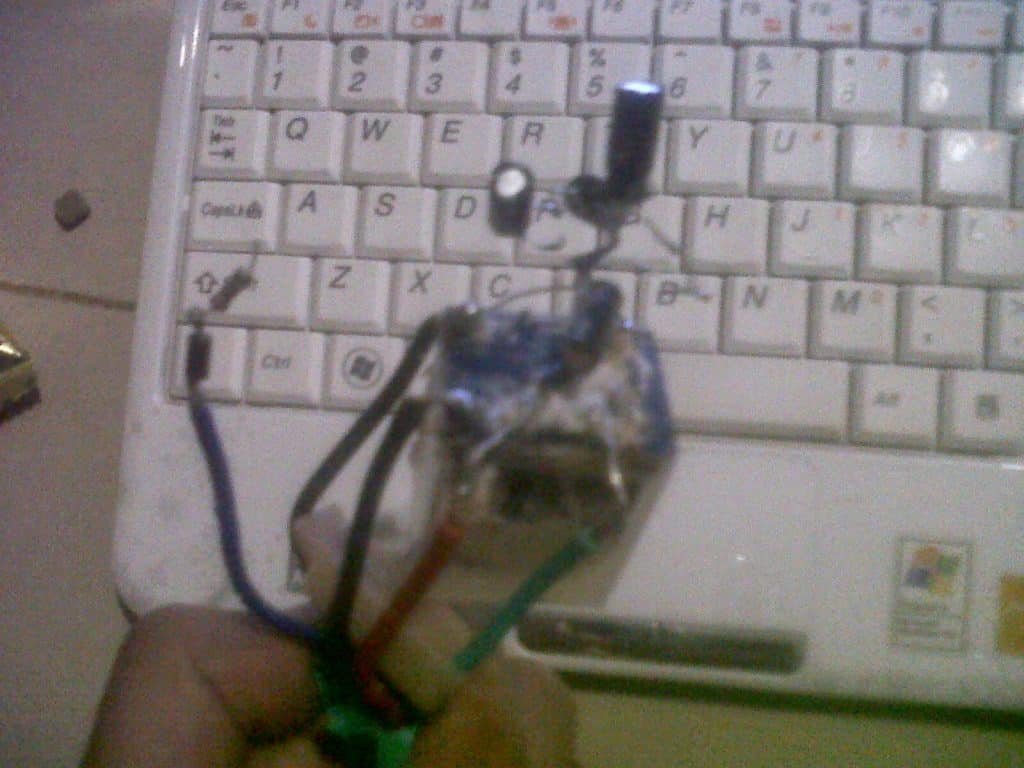

有5根电缆:+12V，接地，1根电缆到电机窗，1根电缆到开关电源窗，1根电缆再到另一个电机窗电缆..这里是pic:
脚刹自动锁定:
我想让我的车门可以自动锁，当所有的门关闭，钥匙打开，我按下我的脚刹车(+触发器)。当我关掉钥匙，门就会自动打开。希望你能理解我的解释。对不起，我的英语不好，非常感谢。
设计
窗口玻璃向上/向下控制器使用一个单开关

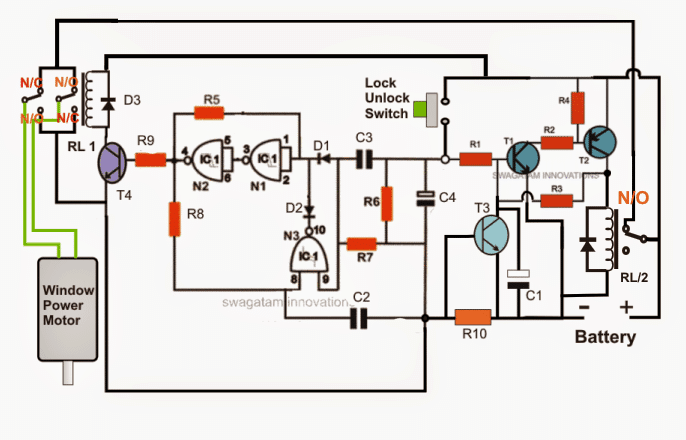

所示的汽车功率窗控制电路基本上由三个阶段组成:晶体管闩锁，其中包括一个电流传感器，一个基于NAND门的触发器阶段和一个用于交替翻转电机动作的继电器驱动阶段。
所示的锁定/解锁开关通过集成电路4093的三个NAND门进行触发器级的切换，其输出随开关的每一次推动而产生永久性的高和低交替响应。
零件清单
R1, r3, r6, r7 = 100k
R5, R8 = 2平方米
R9机型= 4 k7
C1, C4 = 22 uf / 25 v
C2, C3 = 0.22佛罗里达大学
T1, T3 = BC547
T4 = 8050
T2 = 8550
RL1，RL2 = 12V / 20AMP
所有二极管= 1n4007
R10 =要计算
N1—n3 = IC 4093
该开关还确保包括T1和T2的锁存部分被激活，以便允许电源电压到达电路的剩余部分。
从N2引脚4处采集的触发器输出被馈送到继电器驱动级，用于根据窗口玻璃的位置进行正向或反向运动来激活功率窗口电机。
必须确保在连接电机时，电线的极性设置为N2的pin4处的高电平驱动窗口处于关闭模式，反之亦然。
该继电器是一种重型DPDT继电器，其与电机的N/C, N/O接触连接使电机能够进行所需的来回运动。
通常，簧片开关用于检测玻璃上下运动的完成情况，以避免电机负载和损坏，但在这里，我们采取了一种不同的和更先进的方法。
在提出的汽车功率窗控制电路中，我们采用了T3形式的电流传感器级，它检测通过R10的安装电流，并在电平超过设定的阈值时自动开关ON。当T3开关在它断开T1/T2锁存器断开电机的电源。

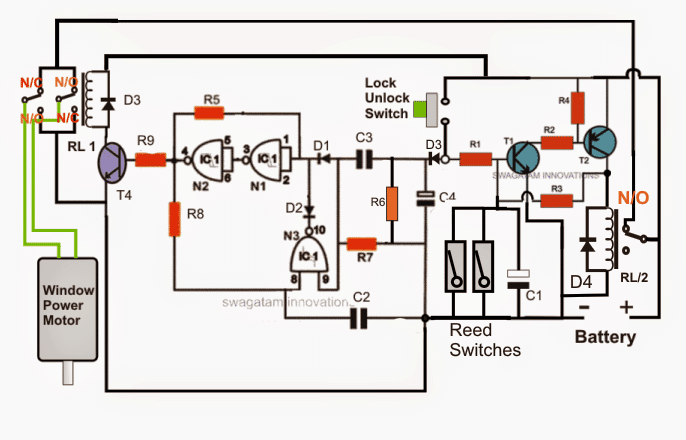

然而，如果为上述动作配置了簧片开关，则用于检测玻璃上下限阈值的簧片触点可以通过C1连接，而T3级可以完全拆除。R10可以用一个金属线接头代替(见下图)。
使用两个开关

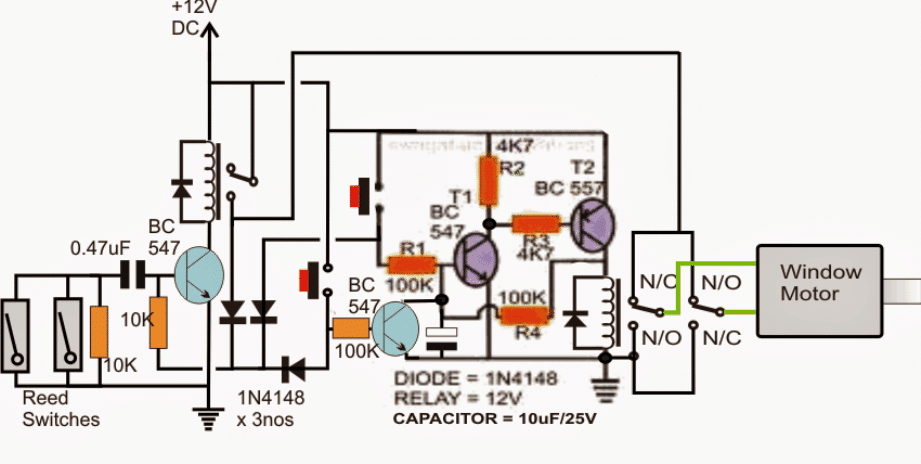

如果采用两个单独的按钮用于窗玻璃的上/下操作，则可以简化上述设计。下面可以目睹包含仅几数量的BJT的简化电源窗口电路。
上述四个电路将需要安装在每个车门的车辆所需的电源窗口开关。
升级汽车动力窗
在上面的章节中，我们讨论了自动汽车电动车窗控制器的电路设计，这里我们将学习如何通过更多的功能来增强它。

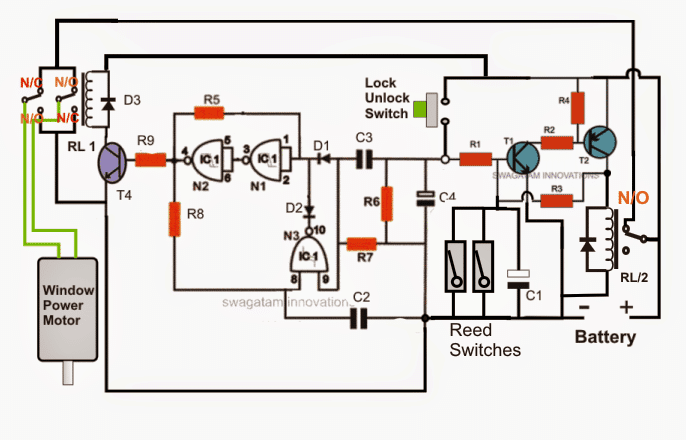

主电路使用单个按钮，贴在上面前一篇文章可作以下见证，以供参考。
零件清单
R1, r3, r6, r7 = 100k
R5, R8 = 2平方米
R9机型= 4 k7
C1, C4 = 22 uf / 25 v
C2, C3 = 0.22佛罗里达大学
T1 = BC547
T4 = 8050
T2 = 8550
RL1，RL2 = 12V / 20AMP
所有二极管= 1n4007
N1—n4 = IC 4093
现在，根据建议，当所有的门关闭，钥匙进入时，窗户操作需要锁定。

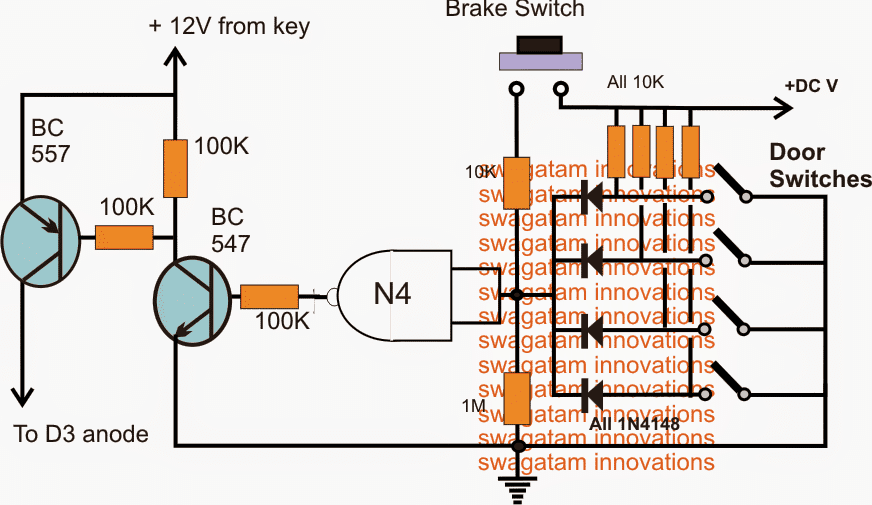

可以通过结合上述电源窗口控制器添加以下设计来实现上述步骤。
电路操作
可以看出，这里我们已经有效地利用了IC 4093的空闲额外栅极N4，并用少数电阻器和BJTS配置，用于执行所提出的制动开关控制特征。
在以下几点的帮助下可以理解操作：
当所有门都关闭时，相关的门开关也闭合并接地，在所有1N4148二极管的阳极上可用。由于1M电阻器，这立即强制输入N4的输入降低。
N4输入端的低电平在输出端呈现高电平，进而激活作为开关的bjt。
然而，bjt将仍然不活跃，只要从关键开关的积极是不通电。
一旦点火开关是关键，bjt成为功能和锁定电机触发器阶段通过馈电的一个积极的D3阴极。D3在这里特别介绍，以便锁定电位只影响触发器，而不影响T1/T2锁存器级。
在上述模式下，按钮是无效的，按下它产生不影响的窗口玻璃，保持硬锁。
然而，上述情况得到恢复，每次制动应用和保持激活。制动激活制动开关，在N4的输入端产生一个正电位，而N4的输出端又产生一个零，从而切断bjt。D3阴极的正极现在变得轻松，因此按钮再次启用，为预期的窗口向上/向下操作。
先生，做一个桥式整流器后，请帮助计算电容值，例如运行12v直流风扇或在调制解调器中使用(变压器作为适配器)
Ram，它不是一个关键的因素，任何超过1000uF的都很好，为了获得知识，你可以谷歌信息，你可能会发现许多网站会为你提供所有所需的公式。
先生，我想做一个手机电机启动装置，通过手机来控制和监控电机。请指引我。
兰凯什，你可以试试下面的路线
//www.addme-blog.com/2012/01/how-to-build-gsm-based-cell-phone.html
燕式酱，
谢谢您发布此信息。
我的意图是使用这个基本电路在我的肌肉车上驱动两个电机，操作排气阀门。我打算安装一个点亮的（当阀门打开时）单个按钮锁定开关在机舱内，电路将打开Vales。再次按下按钮并解锁按钮，灯熄灭，阀门关闭。
我的问题是，我如何调整电流检测电路来容纳两个电机?
多谢。
谢谢伊万,
你可以根据需要使用第一个电路。
只要去掉整个晶体管阶段和RL/2，
将两个1000UF / 25电容器串联与电动机导线（每个电机）串联，确保电容器的极点位于同一侧，这意味着电容器的正面连接电机，那么它应该适用于电容器，或者如果电容器的负面将进入电机，那么否定都应该朝向电机侧......
一旦上面这些都完成了，接下来就是按下按钮进行所需的操作了。
两个led可以用于指示，一个横跨正(+)到N2输出，另一个从N2输出到地…两个都必须有1K系列电阻限制电阻…
先生，谢谢你提供这些信息。
顺便说一下，我可以知道第一路R2和R4的值是什么？
努鲁里，你两个都可以用10K
你能不用簧片开关吗
使用这个公式
r = 0.7 /电机电流限制
你能告诉我公式中当前极限的单位是什么吗?我的电机电流限制是10A，它是否等于R=0.07?
您可以考虑超过正常电机电流的电流，而在操作窗口时......它们是5放大器，然后您可以认为它是6个放大器或7个放大器并解决公式。
或者你可以试着手动停止电机，并检查电机的电流，然后在公式中使用它。
你好,
我对用两个开关做电路很感兴趣。我如何计算簧片开关的值?
另一件事，你可以改进电路，当收到一个脉冲，负或正，从中央锁定自动关闭窗口。但出于安全考虑，不要在汽车启动时自动行动。
非常感谢您的辛勤工作!!
您好，簧片交换机不需要任何计算，可以采购任何标准类型，最好是最小的大小。
由于C4....的存在，以上解释的电路永远不会发生假触发你可以放心。
祝你一切顺利！！
你好，我如何做一个汽车电源窗口控制器电路使用一个开关2个位置上和下，没有簧片开关?
您好，您可以使用以下电路，但需要更换一个DPDT继电器，即配备双接触式继电器
https://www.homemade-circulay.com/2015/01/set-reset-circuit-using-iC-555.html.
你好，但是我想要你的汽车功率窗控制器电路的电路模型，用一个按钮控制两个位置，一个向上，一个向下。
并且还有电机的电流控制。
没有簧片开关，因为它们需要磁铁来激活。
您好，在这种情况下，您可以使用相同的概念，该概念显示在第一电路中，并在D2 / D1连接之间连接第二个开关。
谢谢你的回复。
而第一个电路，只要按下开关就控制电机?
或者一个推给命令滚动窗口电机的所有方式下或上?
仅仅一个推动是足够启动操作，电流控制传感器停止操作时，电机不再能够继续进行，并检测到过流。
只要我按下按钮，我如何修改它以激活电机。
因此，你可以只连接一个DPDT继电器与你的推开关，这就是全部，不需要电路。将继电器接点与电动机适当地连接起来
为了安全起见，可加LM338电流控制，以保护电机
谢谢，但是我在谷歌上搜索了LM338，它是5安瓿，而高尔夫4，窗口电机需要更多，也许10安瓿。
我需要别的东西。
非常感谢你。
你可以尝试以下概念:
//www.addme-blog.com/2011/12/make-hundred-watt-led-floodlight.html
r10有多少瓦特
将电机的最大额定电流乘以0.6
长官，r10的瓦数是多少
1瓦或.5瓦特
你可以给我一个很好的礼物，因为它是一个安装的电路
如何使用推动触发器自动为一个电源窗口进行电路以停止电机
