带有DRL的黑暗激活车灯电路

这篇文章解释了一个简单的自动黑暗激活开关，用于汽车前照灯和drl，由点火触发器启动。该电路有助于节省电池电量，防止不必要的能源浪费。这个想法是弗拉德米尔先生提出的。

技术规格

我想做一个汽车驾驶灯的开关。
我想使用HID对(2x35W)和DRL 2x8(LED 1W每二极管)
所有的东西都必须对周围的光线敏感，工作时只需将钥匙放在点火开关上(钥匙感应+6V)。

谢谢你！

设计电路

使用普遍使用的IC 555可以很容易地设计出点火触发和黑暗激活的双头灯电路。

如下图所示，整个电路由两个完全相同的级组成，其中两个IC 555被配置为比较器。

ldr用于检测环境光条件及其恶化强度。调节两个电路的R1，使各自的集成电路根据用户偏好获得特定的光探测阈值。

例如，左边的R1可以调整，使继电器只是在太阳刚刚开始设置时触发，而右边的R1可能被设置，使其继电器只有在完全黑暗时才被激活。

只要上述水平不达到，ic的pin2被允许接收接地电位，保持相应的pin3在高，从而抑制继电器激活。

一旦各自的阈值被越过，pin2通过R1变得高，因此pin3变得低，允许继电器被激活，并照请求者建议的相关灯。

将ICs的复位输入Pin4集成到车辆的点火正极上，使电路只有在车辆或车辆正在使用时才响应上述动作，而不是在其停放或不使用时。

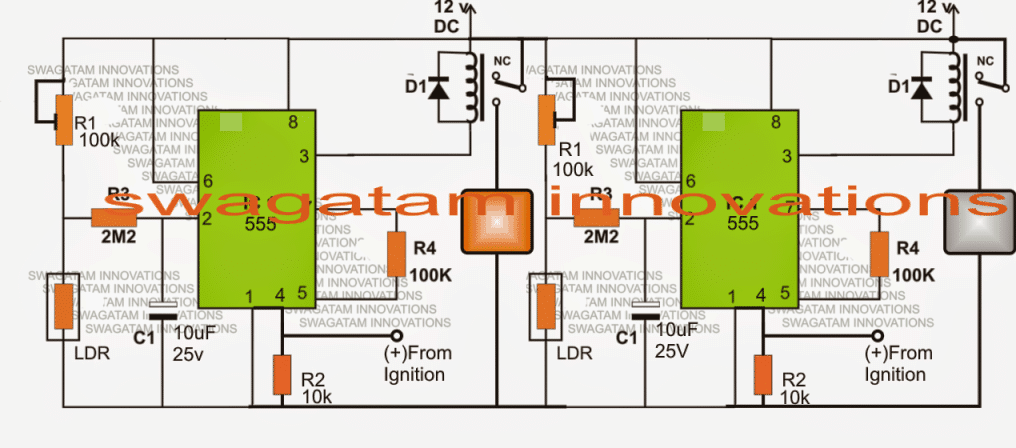

线路图

上面的图表显示了如何使用一对IC 555级来构建黑暗激活汽车头灯和DRL电路
