这篇帖子解释了一个简单的声音闪烁灯电路，可以帮助听力受损的人，使他们能够通过闪烁灯看到远处的手机铃声，并立即理解手机来电。
以下解释和电路设计由Henry Bowman先生提供给本网站。
巡回法庭如何帮助听力丧失的人
我为我妻子的妹妹专门设计了手机铃声到闪光灯指示灯电路，她有手机，听不到高音铃声信号。
我使用的是一个小型陶瓷话筒，与TL082前置放大器相连，它将与555集成电路相连。她会把手机放在这个盒子上面。
当电话响时，TL082将触发555。555将启动一个慢off和on脉冲到12伏继电器。
继电器会让一个60瓦的灯泡断断续续地亮着，这样她就能看得见信号了。我已经把电源和电压调节器建好了，现在正在集成电路上工作。
嗯，在最终完成这个项目后，我昨天把它带到我妻子的姐姐家。很有效，昨晚我妻子从家里给她打了电话。我们不得不去她家看看，现在她能看见闪烁的台灯了。
TL082没有足够的增益，所以我换了一个晶体管放大器。我还发现，通过把手机铃声改为中断，而不是连续，我可以消除对继电器的555定时器脉冲。如图所示为台灯插头盒子上的侧插座。

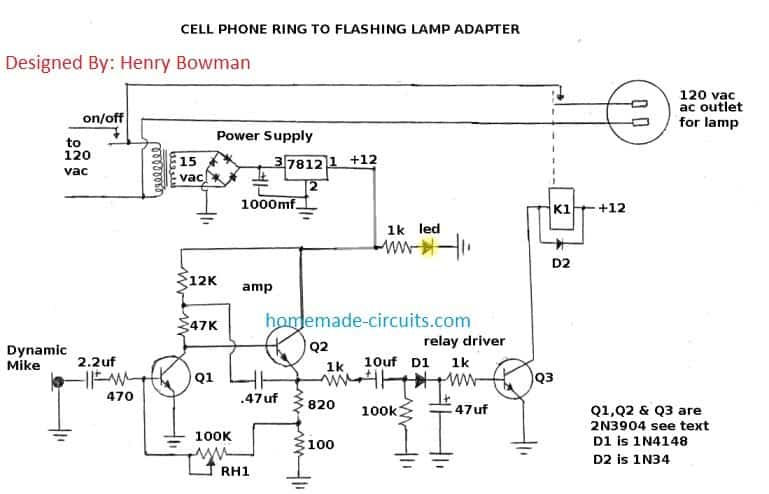

该箱为5“X 7”，装有降压变压器、电压调节器、放大器和12伏继电器。试图改进示意图，使其看起来不会像第一个那样潦草。我不知道如何处理线圈和led的免责声明。
电路操作：
这种手机铃声到闪光灯的电路是为那些听不到手机铃声信号的人设计的。手机铃声应设置为中断音信号。
辅助侧插座中应安装一个最大灯泡为60瓦的台灯。手机的扬声器应该放在动态话筒的顶部。
当手机响时，台灯会闪烁，亮或灭，表示有来电。提供增益调整以减少噪音或对话的干扰。
动态迈克放大器的原始设计指定Q1为BC549C晶体管，Q2为BC547。这两个晶体管都是高增益型，最大电流增益为800。
我不想每次订购最少50个，所以我修改了电路，使用普通的2N3904。这些晶体管的最大增益为150。
我用RH1电位器替换了一个电阻以获得增益。我用10uf值替换了D1左边的一个2.2uf电容。我添加了D1, 1k电阻，Q3和47uf电容，K1继电器和D2。
D1对交流信号进行整流操作Q3。
D2用于箝位K1的感应电压并保护Q3。如果您决定为Q1和Q2使用原始指定的晶体管，您可以消除D1右侧的47uf电容器。
12伏继电器触点在120伏交流电压下的最小触点额定值应为1安培。灯泡的最大功率应为60瓦或更小。
注意:交流信号到直流，允许Q3提供电流操作K1继电器。D2用于箝位K1的感应电压并保护Q3。如果您决定为Q1和Q2使用原始指定的晶体管，您可以消除D1右侧的47uf电容器。12伏继电器触点在120伏交流电压下的最小触点额定值应为1安培。灯泡的最大功率应为60瓦或更小。

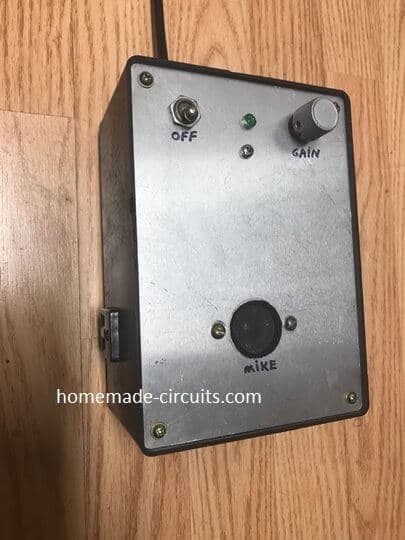

完成的原型图像:
嗨，刚刚加入。找到这个地方，不是评论而是问题。我有一个风速计，每转一圈，它就会发出一个直流脉冲。脉冲幅度与系统的直流输入成比例，可以在0到12 v之间的任何位置。当然，在输出端只使用脉冲的重复频率。你的步进电机原理图使用555定时器对317输入进行计时，我想用风速计的输出脉冲对317进行计时。请告诉我怎么做。非常感谢你。
你有一个很好的网站，我很感激对我的项目的任何建议。我是一名88岁的退休电子技师。我可以追溯到真空管时代。
您好，您是指与风速计集成的LM317电压调节器电路吗？请澄清一下，我会想办法的。
你好，抱歉，打错了。我应该说:cd4017或类似的十进位计数器IC通常用于步进驱动电机。当我看到风速表的脉冲输出时，我真的不能说脉冲宽度可能是多少，因为我无法锁定我的范围同步。我不得不把风速表的输出看作一个“黑匣子”，因为我在犹豫是否要把它拆开。它可能使用霍尔电路甚至簧片开关，这只是猜测。我提到使用步进驱动器，因为我有一些板在我的收集。显然，我不打算让风速表驱动发动机，但我可以从那里。任何简单电路的想法都会受到欢迎。非常感谢你的及时回复，今天没有多少人会这么做。杰克。
没问题杰克，我已经试过为你设计了，你可以在下面的链接中找到它:

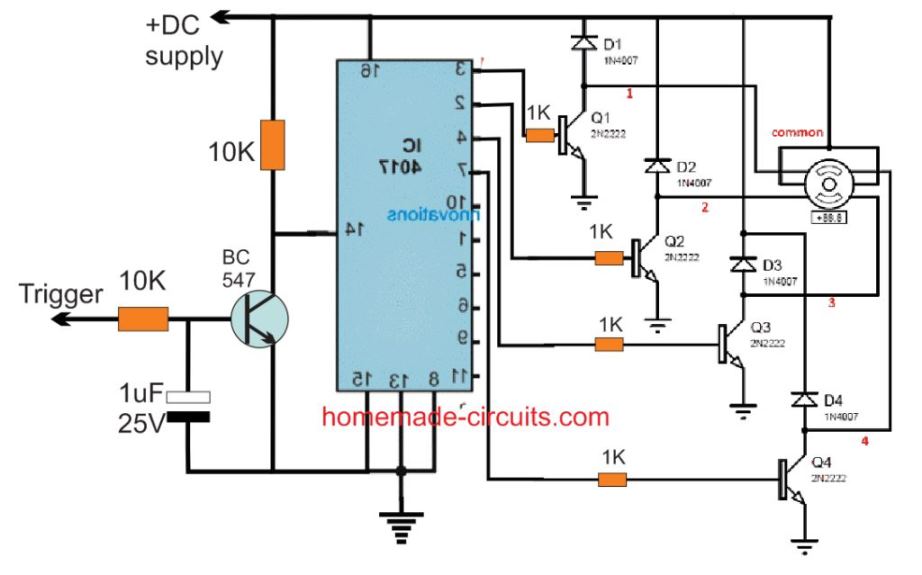

//www.addme-blog.com/wp-content/uploads/2019/09/stepper-motor-driver.jpg
