该帖子介绍了一个简单的非接触电缆示踪电路，可用于定位长卷绕电缆和电线束中的故障而不会物理接触。
电路概念
当您更容易开发一个花费不到10美元的价格时，为什么会把100美元购买电缆跟踪器！
这种示踪剂通常由电话力学或电工使用，而在层叠，更换或接线需要长电缆的任何元件，例如对讲机或安全电视。
如图所示的非接触式无线电缆示踪电路包括两个单元。第一个单元包含在5KHz（约）上输出4V P-P输出的多谐振荡器，称为发射器。
第二单元包括具有电容输入的敏感放大器以检测发射器的音调。
它还具有磁性拾取器，以检测从电力电缆承载240V的磁力线，并且称为接收器。
此外，电路的电感回路由电线的特定长度制成，以便从电力电缆检测杂散信号。因此，如果一个检测器未能检测到信号，则第二个探测器将检测到相同。
电路操作
该非接触式电缆定位器电路具有转向3WATT LED的能力。然而，当您设置电路时，请务必大致小心，因为以急速或错误的方式执行它可能会导致LED的损坏。
现在将10R加入供应并将其牢牢固定在手指中。确保在电阻电压下不会变热并保持警惕。每1V代表100mA。
这将导致电路正常工作。也要注意不要将手指烧成过热，并且不正确的持有可能导致短路。
BC557多纤维器具有标记到空间比，与100N和47K相比，将22N和33K置于22N和33K，其围绕3：1的比例产生。BD679概述约30％的时间。
这实际上导致输出更亮，它需要大约170mA。由于它仅读取峰值，因此不可能测量具有仪表的电流，从而不准确的读数。
它只是可以查看波形的CRO，从而计算电流。
使用电感器明亮地照亮LED
通过100圈电感器，使BD679完全接通，它清楚地将BC679发射器上的电压分开在3瓦LED的顶部。随着BD679的开启，发射器会推到10V，而LED的顶部保持在下方或3.6V。
然后指示器缓冲或分离两个电压。通过在绕组上产生的电压来完成，这等于6.4V。
这是LED不会受损的一个原因。当晶体管处于关闭状态时，电感器中的电流产生磁通量崩溃并有效地产生另一个方向上的电压。
该过程实际上意味着微型电池成为电感器并产生能量以照亮LED的短跨度。
指标顶部变为负，而底部仍然是积极的。通过LD和“超高速”IN4004二极管的电流支持所得到的电路完成。这是电路在指示符中使用能量的方式。
将500R罐放在LED上，拾取电压以打开BC547晶体管。为了降低LED的亮度，晶体管从BD679晶体管获取帮助。
随着电路用脉冲驱动LED，它会导致从非常低的电流采购的亮度更高。很容易将光的亮度与一个直流驱动的LED进行比较。
提交：Dhrubajyoti Biswas

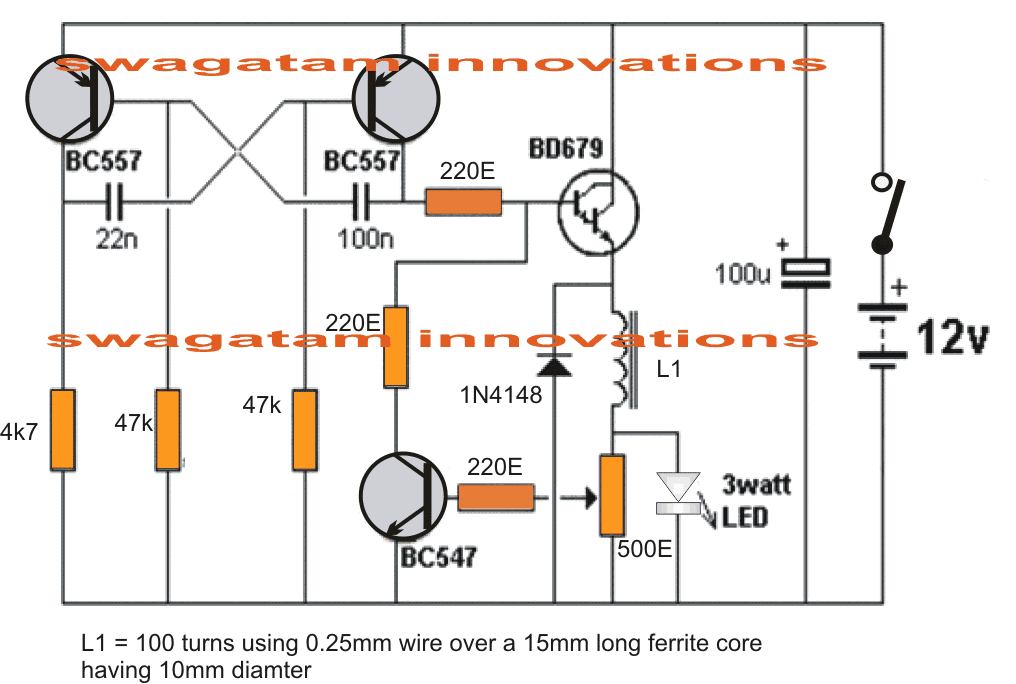

电路图
你好，先生
如果可以，请给我几个关于l1的日期。
最好的祝福！
嗨Evulescu，您可以在铁氧体棒或铁氧体无萜段上缠绕任何薄磁铁线。大约60到100圈将足以满足所需的结果
非常感谢你，赃物！
我的赞美。
我的荣幸evulescu！
谢谢你的良好电路
请您通过电子邮件将发射器电路和接收器发送给我
最好的祝福
Maher Rihawi.
您想要哪个发射器电路？
非接触电缆示踪电路。
我不明白原理图符号。他们不希望是标准的。我从未见过欧姆的E或R for ohm（如果我正在读这个）。在音符和500E上的500R在原理图中。哪一个？它是500e（或r）欧姆或它是500k欧姆还是其他东西？
是22N一个非极性纳米法拉德电容器吗？
电路中没有1n4004二极管，因为您的笔记意味着。
“现在加入10R到供应并将其牢固地握住手指。”
什么是10r，为什么它不是在原理图中？
为什么我必须用手指握住它，以便在原理图中有开关时工作的电路？
CRO一个示波器吗？
r和e都用于表示符号ω，因为符号不容易写入。
每当电容器处于NF或PF中，它们总是非极性，所以22NF也是非极性的，它可以是基本陶瓷盘或任何其他更高质量的替代方案。
设置电路时可能使用10欧姆，直到500K正确调整，使得在没有外部场的情况下，LED保持关闭。仅当L1带到外部频率源附近时，LED才开始闪烁。
因此，保持10欧姆，直到完成500k的正确调整，然后除去。
该电路不是由我设计的，它由另一个作者提交，因此可以为我提供详细的故障排除。
然而，3瓦LED看起来异常，应该用3V 20 mA高亮的LED替换，输入电源降低到4.5V
CRO是用于在LED上测试波形的范围。
1N4004实际上是1N4148二极管，错误地写为1N4004
谢谢。这有助于为我澄清一些事情。你知道是否有人在建立这个方面取得了成功以及它的准确性吗？如果是这样，请询问您是否可以与我分享电子邮件，所以我可以联系。再次感谢一个伟大的网站。
我不确定上述电路，愿之面是一个测试的设计：
https://www.homemade-circulay.com/how-to-make-non-contact-ac-mains-phase/
