挠性电阻是如何工作的，如何与Arduino接口实现

作为电子爱好者，我们可能会遇到各种各样的电阻，从小的固定电阻到大电流的体积变阻器。在电阻器中有大量的分类，但在这里我们将重点关注一种特殊的电阻器称为“挠性电阻器”，并了解它是如何工作的。

正如名称所示，柔性电阻器是柔性的，并且在弯曲时也会改变其电阻。这种传感器设备对于那些可能在机器人、医疗设备、角位移测量、运动传感游戏开发等领域工作的人来说是个福音。

如果你将想象力发挥到极致，那么应用程序的数量是无限的。

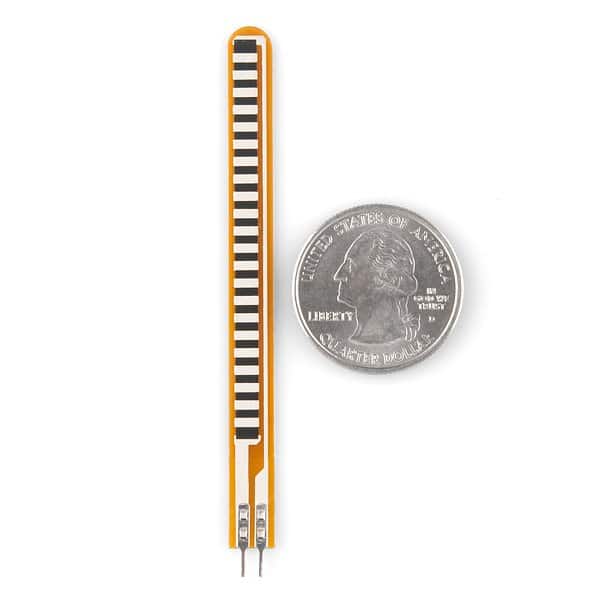

柔性电阻器与硬币相比。

规范概述:

挠性电阻测量长度为2.2英寸(可能有所不同)，当它是平的时候，电阻约为10K欧姆，有一个巨大的公差范围+/- 30%。这意味着如果你买了两个相似的弯曲电阻，它的阻力角弯曲比可能会有一点变化。在校准设计时必须考虑这个参数。

其工作温度范围为-35摄氏度至+80摄氏度。它的额定功率为0.5瓦连续和1瓦峰值。预测寿命周期大于100万次。

每个挠性电阻都有弯曲极限，请检查对应的挠性电阻的数据表;如果你超过了这些限制，你可能会损坏你的挠性电阻。

挠性电阻器有两种分类：

1） 单向的

2)双向

单向:这种类型的弯曲电阻只能在弯曲极限的一个方向弯曲。如果我们在另一个方向做同样的事情，我们可能会破坏它。

双向:该电阻器可在其弯曲极限内任意方向弯曲。

因此，根据你的应用选择正确的伸缩电阻器。

柔性电阻是如何工作的?

两片塑料薄膜之间夹着一层导电油墨。电极放置在导电油墨的两侧。导电墨水由导电的微粒组成。

当电阻器弯曲时，微粒彼此远离，电阻增大。反之亦然。

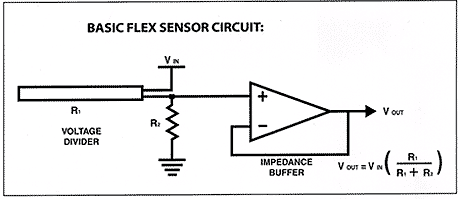

有关如何使用的基本示意图：

这里是一个柔性电阻器应用的基本示意图。

如果你知道如何使用伸缩电阻器，它就有无限的用途。这是一个简单的运放电路与一个挠性电阻配对。如果您在比较器模式下使用运放，您可以设置阈值来触发输出。建议使用LM324和LM358运算放大器;你也可以试试741。

您也可以将其与arduino配对，方法是将柔性电阻器与arduino的模拟读取引脚和下拉电阻器连接。不需要额外的库。

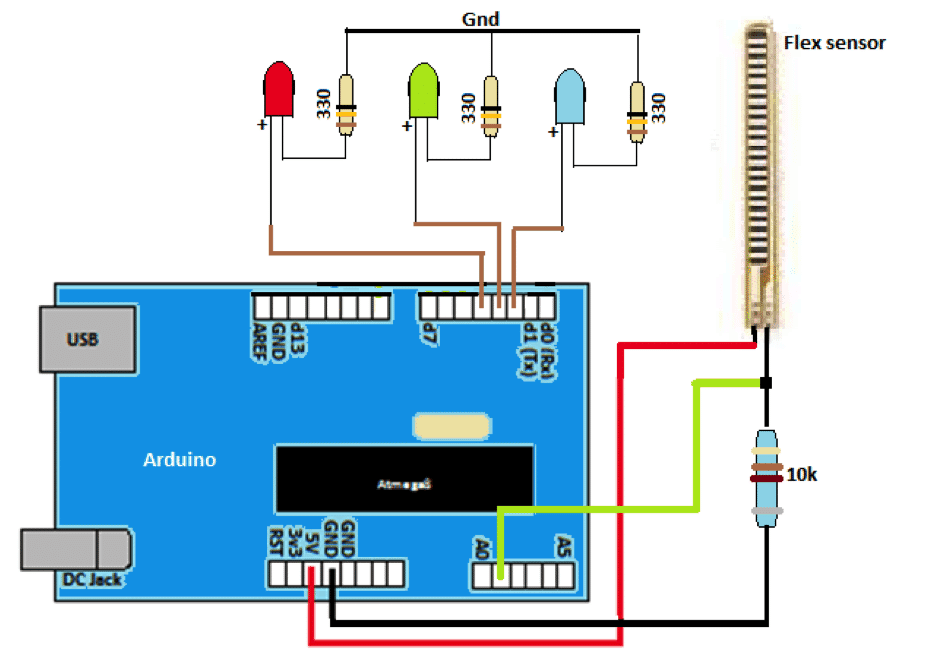

Arduino接口

这是一个简单的弯曲电阻角度传感的说明。如果弯曲电阻是平的，蓝色LED照明，如果电阻弯曲到一个角度x(比如)，绿色LED照明，如果它弯曲大于x，红色LED照明。

在需要模拟复杂运动和模式的应用中也可以看到弯曲电阻，例如它被用于研究精确的人类手指运动，手指的运动被弯曲电阻跟踪，解码并显示在屏幕上。这一原则可以被游戏开发者用于开发基于动作的游戏。

结论:

通过这个简单的电子元件，我们发现了巨大的应用范围。在我们日常使用的电子设备上部署该组件没有任何限制，唯一的限制可能是在我们的想象中以正确的方式部署这些组件。
