用于检测和保持峰值电压水平的简单峰值检测器

在这篇文章中，我们将学习峰值检测电路，它的工作原理，以及如何在clap操作电路中实现它，以响应clap声音点亮LED。

什么是峰值检测器

峰值检测器是保持信号最大振幅值的电路。如果信号变化很快，我们无法测量它，那么我们就使用峰值检测器。该电路在短时间内保持最大振幅值，以便我们可以测量它。

有很多方法可以做到这一点，并且经常用于电子领域中无法进行快速测量的许多领域。

比如说拿热枪,温度计例如，在某些情况下，对象的温度可能快速变化，同时显示温度的峰值和当前温度值，以便用户能够了解对象。

类似地，在电子学中也有许多情况，我们可能需要测量峰值信号。

它是如何工作的？

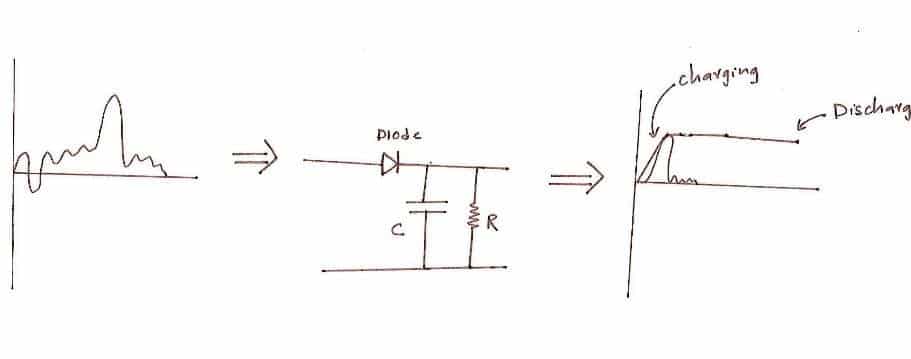

这里，我们将看到一个简单的峰值检测电路，它由一个二极管、一个电容器和一个电阻器组成。

二极管允许电流向一个方向流动，即向电容器充电。

当输入下降时，电容器会在短时间内保持该值，从而有时间测量峰值。在这里，短时间可以从几毫秒到几秒钟不等。

需要不时刷新这些值，以便存储新值。为此，我们需要对电容器放电。泄放电阻器与电容器并联，电容器放电。

电容器放电时间可通过以下公式计算：

T=5xCxR

式中，T是以秒为单位的时间

C是以法拉为单位的电容

R是电阻，单位为欧姆

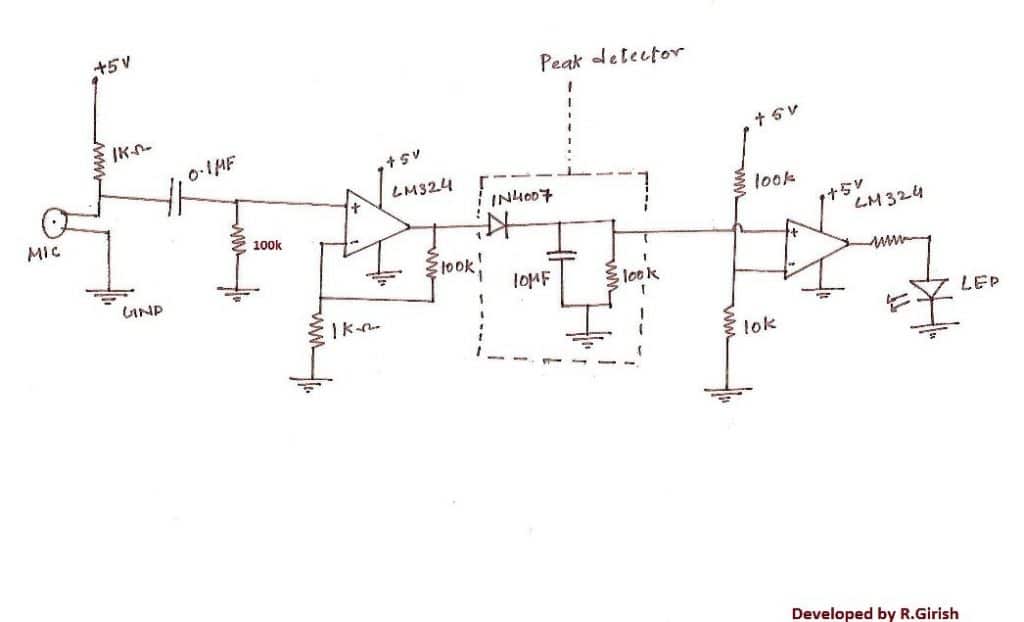

Clap传感器电路：

在这里，我们将在一个拍击传感器电路. 该电路对拍手等响亮的声音做出响应。

在这个电路中有三个阶段麦克风放大器，峰值检测器和检测峰值的运算放大器电路。

这个声音被转换成电信号通过麦克风，通过运算放大器放大。放大后的信号进入峰值检测器电路并对电容器充电。存储在电容器中的峰值成为硅二极管的峰值输入减去0.7V，因为二极管上始终存在压降。

存储在电容器中的值由运算放大器比较器电路识别。

一旦峰值超过参考电压，LED就会亮起。

一旦电容器放电低于参考电压，LED就会熄灭。

那么，峰值检测器在这个电路中的作用是什么？嗯，它保持clap信号数100毫秒，这有助于LED保持点亮数100毫秒。如果您希望LED的发光时间更长，可以通过增加电容和电阻值来实现。
