数字上下音量控制电路

该帖子解释了一个简单的数字音量控制电路，使用集成电路DS1668，可用于放大器和所有音频设备，实现按下按钮按上/下音量控制设施。

什么是电子变阻器

DS1668和DS1669 Dallastats是电子变阻器或电位器。这些器件在电阻阵列上提供了64个可能一致的抽点，因为它们提供了10K、50K和100K欧姆的常规变化。

Dallastats可以由机械式接触闭合输入或电子数字手段输入，例如CPU。

雨刷的放置不需要使用电力，而使用EEPROM存储单元组件可以获得电力。EEPROM单元阵列能够准确地理解超过80000个写操作。

DS1668和DS1669在它们可用的样式包中是不同的。DS1668仅可在一个个性化的6针封装中获得，封装图中显示了一个单独的集成按钮。

按钮的作用

单独的集成按钮提供了机械控制输入的雨刷点。

此外，数字电源输入D使电位器能够由微控制器或处理器操作。

补充封装引脚包括正电压输入+V，负电压输入-V，电阻雨刷，RW，以及高电阻。RH。

DS1668专为专业温度应用(场外至70YC)分级。DS1669可以提供传统的IC封装，如8引脚300密耳DIP和8引脚200密耳SOIC。例如DS1668, DS1669可以设置为使用单独的按钮或电子源输入。

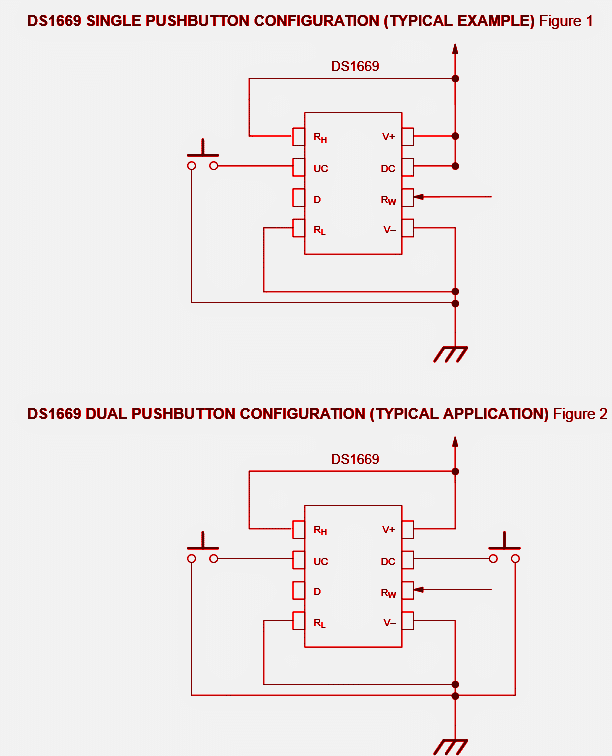

如图1所示。此外，DS1669可以被设计成控制一个双按钮的安排，如图2所示。

DS1669 pinouts使电位器的每一端RL, RH，以及雨刷，RW的使用成为可能。控制输入包括数字源输入D，上触点输入UC，以及下触点输入DC。

附加的封装引脚涉及正极、+V和负极、-V电源输入。DS1669可以在专业或工业温度变化中找到。

操作规范

DS1668/DS1669 Dallastats通过触点闭合输入或数字基输入进行调节。

DS1668被设计为仅从一个触点闭合(按钮)输入即可工作，该触点闭合(按钮)输入可以内置在个性化的6针封装中，或者产品可以从数字电源输入(D)供电。

DS1669可以使用一个推式开关输入、组合推式开关或数字电源输入进行控制。
